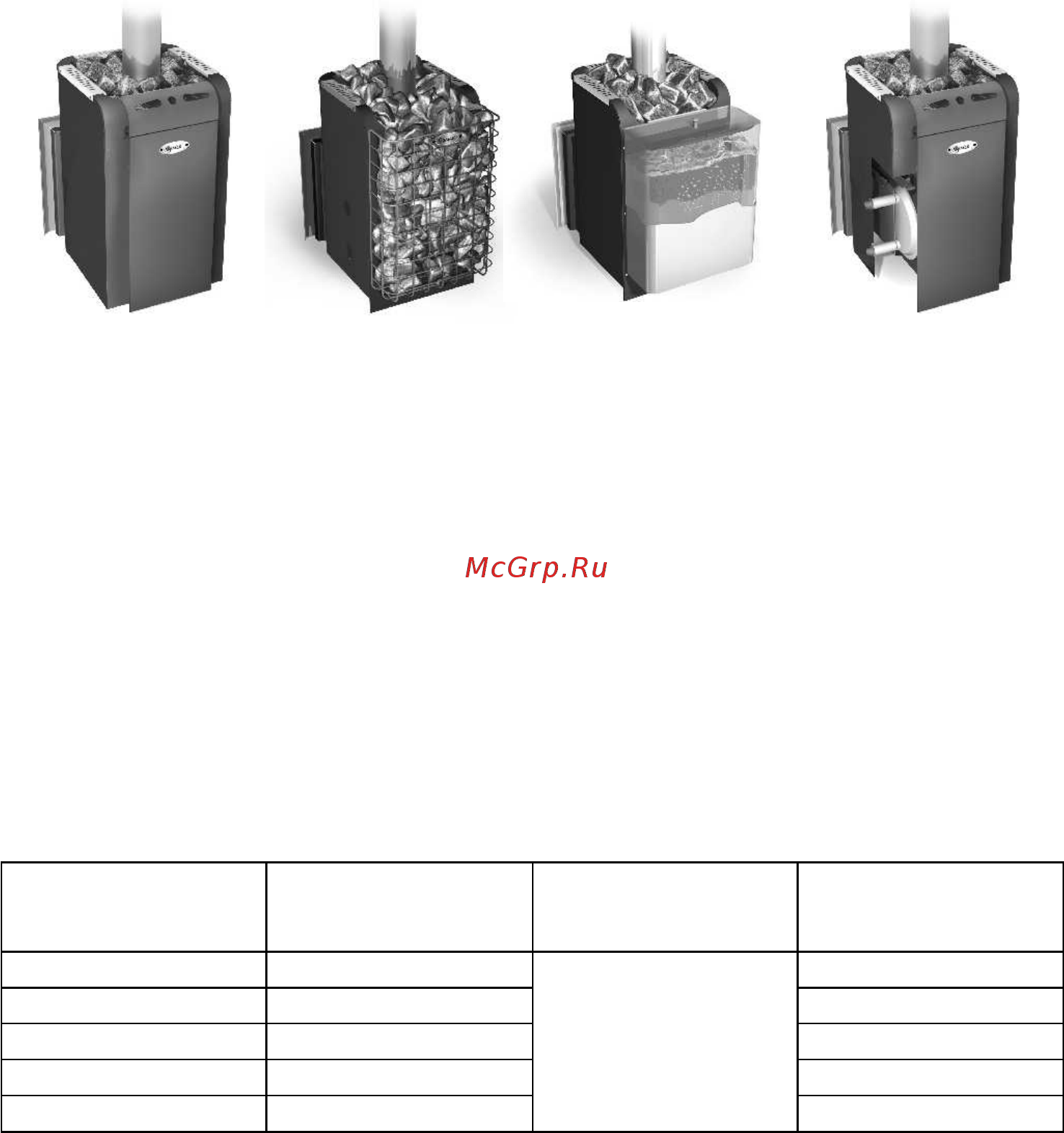

Навесной бак для нагрева воды в парилке Нагрев осуществляется за счет передачи тепла от задней стенки печи Теплообменник встраиваемый в топку Может монтироваться на левую или правую сторону Предназначен для нагрева воды в выносном бакс за счет естественной циркуляции и удобен когда бак для горячей воды необходимо разместить в смежном помещении например в моечное отделение бани Рисунок 3 Опции устанавливаемые напечь Внимание Не все опции можно установить одновременно Задняя стенка каменки имеет возможность навески или экрана или сетки каменки или навесного бака Эксплуатация печикаменки без установки навесного оборудования ЗАПРЕЩАЕТСЯ 4 ВЫБОР ПЕЧИ ДЛЯ БАНИ Выбор печи имеет первоочередное значение при оборудовании бани и требует предметной консультации специалиста Какая модель или ее модификация подойдёт в каждом конкретном случае и зависит от планировки бани от объема и качества теплоизоляции парилки объема смежных помещений требующих отопления необходимого температурно влажностного режима желаемого времени прогрева парилки количества людей одновременно принимающих процедуры таблица 1 климатического района и сезонности использования Таблица 1 Вместимость бани Объём бани м Вместимость бани чел 6 12 1 2 Расход гоячей воды л чел Общий расход горячей воды л процед 15 30 8 16 2 3 12 24 3 4 30 45 24 30 4 6 60 90 30 50 6 9 90 135 15 45 60 Подберите модель печи необходимую мощность печи по объему парилки и смежных помещений требующих прогрева Для удобства подбора мощность моделей переведена в расчётное значение отапливаемого объёма таблица 2 При соотношении объёма отапливаемых помещений с расчётным нс следует забывать о тсплопотсрях так для отдельно стоящего сруба бани из массива древесины 6
