Prology HDTV-700WNS © Saturn Marketing Ltd
4
Элементы управления и их функции

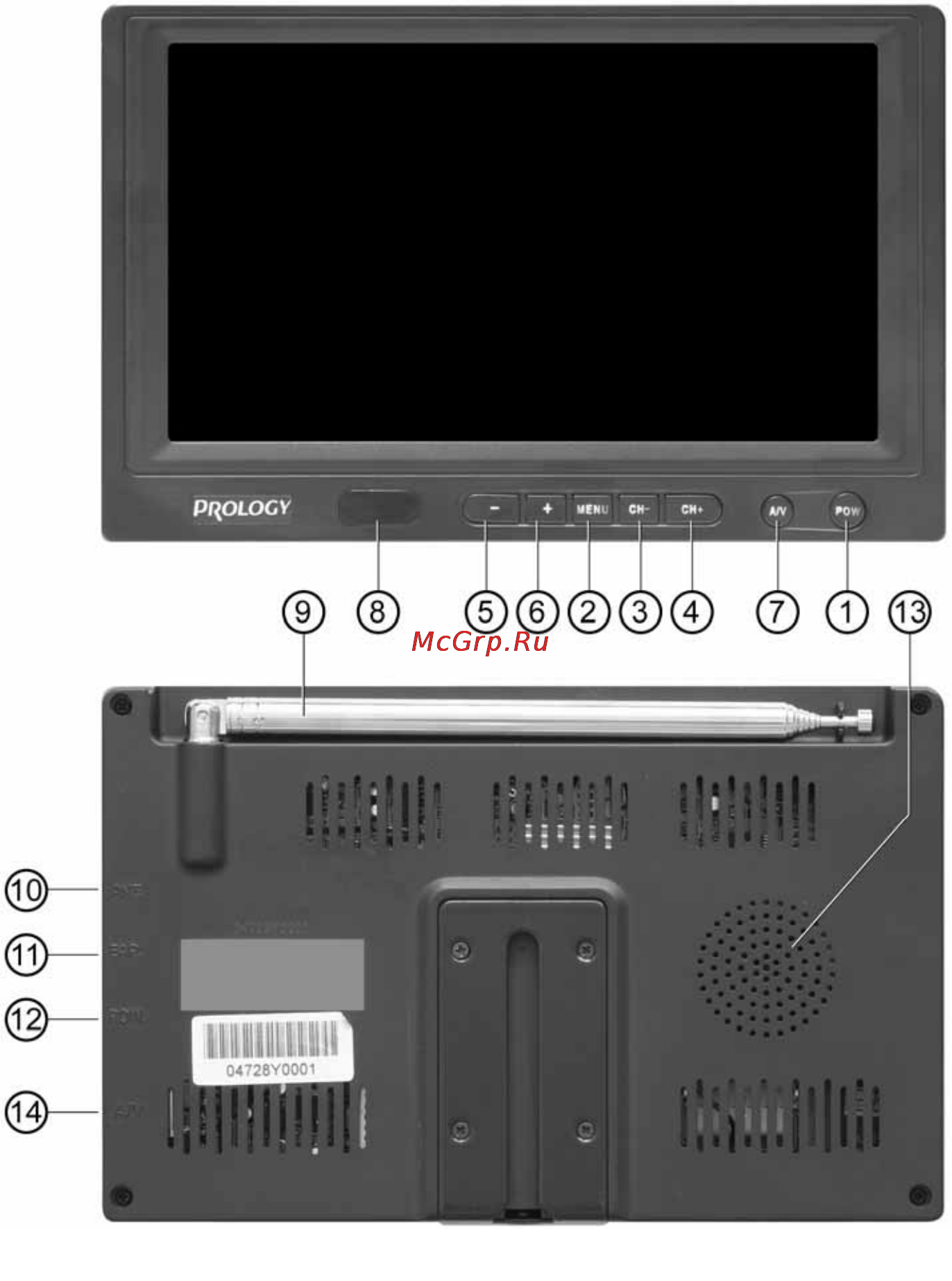

Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанцион-
ного управления показаны на рис. 1, 2.
Элементы управления на телевизоре
1. Кнопка включения/выклю-
чения телевизора "POW."
2. Кнопка получения доступа
к экранному меню "MENU"
3. Кнопка "CH–" для пере-
ключения на предыдущий
канал и для перехода к
следующей функции эк-
ранного меню.
4. Кнопка "CH+" для пере-
ключения на следующий
канал и для перехода к
предыдущей функции эк-
ранного меню.
5. Кнопка понижения уровня
громкости "–", в режиме
экранного меню – кнопка
уменьшения выбранного
параметра.
6. Кнопка повышения уровня
громкости "+", в режиме
экранного меню – кнопка
увеличения выбранного
параметра.
7. Кнопка "A/V" переключе-
ния
видеовходов.
8. Приемник сигналов дис-
танционного управления.
9. Выдвижная телескопиче-
ская антенна.
10. Разъем "ANT." для под-
ключения внешней антен-
ны. В комплект входит пе-
реходник с разъема "ми-
ниджек" на стандартный
антенный разъем. Исполь-
зуйте данный переходник
по мере необходимости.
11. Разъем "EAR." для под-
ключения дополнительных наушников. Для прослушивания звукового
сопровождения через дополни-
тельные наушники необходимо штекер наушников вставить в данное гнездо. При этом встроенный
громкоговоритель телевизора отключается. Чтобы громкоговоритель телевизора опять включился,
необходимо вынуть штекер наушников из телевизора.
12. Разъем "POW."для подключения кабеля питания.
13. Встроенный динамик.
14. Разъем "A/V" аудио/видео входа, дополнительного питания. К данному разъему можно подключить
имеющийся в комплекте кабель со стандартными разъемами типа RCA и разъемом питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
Рис. 1
