Prology HDTV-700WNS © Saturn Marketing Ltd
7
Опция "ЗАМЕНА".
Выбирайте данную опцию для того, чтобы поменять местами два произвольных канала. В появившемся
новом экранном меню выберите номер одного канала (опция "КАНАЛ"), затем номер другого канала
(Опция "=>"), затем подтвердите свой выбор в опции "ЗАМЕНА ПРОГР".

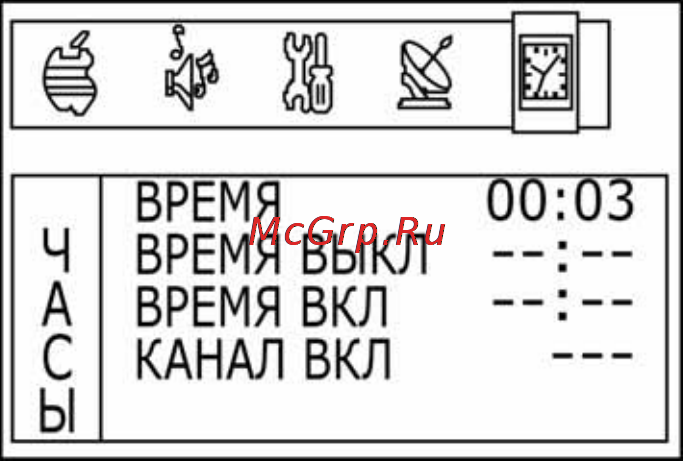

5. Меню "ЧАСЫ"
Опция "ВРЕМЯ". Установка текущего времени.
Опция "ВРЕМЯ ВЫКЛ". Установка времени
выключения телеви-
зора.
Опция "ВРЕМЯ ВКЛ". Установка времени включения телевизора.
Опция "КАНАЛ ВКЛ" задает номер канала, на котором включится
телевизор по достижении времени, заданного в опции "ВРЕМЯ
ВКЛ".
Обслуживание телевизора
Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный телевизор мно-
гие годы.
1. Телевизор требует внимательного к себе отношения. Не прилагайте чрезмерных усилий при нажатии
на кнопки телевизора и пульта, а также при наклоне и вращении телескопической антенны.
2. Не нажимайте на экран, не касайтесь экрана предметами, которые могут повредить его
.
3. В пульте дистанционного управления используется литиевый элемент питания типа CR2025. При
уменьшении радиуса действия пульта или прекращении его работы следует аккуратно вынуть эле-
мент питания из нижнего торца пульта ДУ и заменить на новый такого же типа, внимательно следя за
соблюдением полярности элемента питания.
4. Закончив просмотр передач, не забудьте выключить
телевизор кнопкой выключения (поз. 1, рис. 1 и
рис. 2) и вынуть вилку сетевого кабеля (автомобильного шнура питания) из розетки электросети
(гнезда прикуривателя автомобиля).
5. Для подачи питания на данный телевизор рекомендуется использовать только входящие в комплект
сетевой источник питания с выходным напряжением 12 В постоянного тока или специальный кабель,
имеющий разъем для включения в
гнездо прикуривателя автомобиля. Внутренний контакт разъема
питания телевизора (рис. 1, поз. 12) должен быть подключен к положительному потенциалу источни-
ка питания, внешний - к отрицательному.
6. Данный телевизор имеет специальный фильтр, позволяющий практически исключить помехи по пи-
танию. Однако, на некоторых автомобилях (в частности, на старых моделях), могут быть слышны
щелчки или другие нежелательные
помехи, а также горизонтальные полосы на изображении.
Помехи, вносимые внешними источниками
Качество телевизионного приема определяется не только величиной полезного сигнала телецентра, но
и наличием внешних помех, проникающих через приемную антенну вместе с телевизионным сигналом и
проявляющихся на экране телевизора в виде сетки, перемещающихся темных или светлых полос, ряби,
многоконтурности изображения и т.п.
Источниками помех являются промышленные и бытовые электроустановки, электромедицинское обо
-
рудование, автотранспорт и электротранспорт, линии электропередачи высокого напряжения и прочие
помехи. Для уменьшения воздействия помех следует точнее ориентировать телескопическую антенну
или применять наружную антенну.
Прием не может осуществляться на большом расстоянии (обычно не более 40 километров от радиопе-
редатчика). Также телевизионные сигналы могут блокироваться высокими зданиями, горами и возвы-
шенностями.
Помехи,
вносимые системой зажигания
Наиболее часто основные помехи приему телевизионных программ в автомобиле вносит система зажи-
гания автомобиля. Это не является чем-то необычным, если учитывать, что телевизор находится на
относительно небольшом расстоянии от системы зажигания (двигателя). Помехи такого типа очень лег-
ко определить, потому что характер помех изменяется с изменением числа
оборотов двигателя.
Обычно помехи, вносимые системой зажигания, могут быть в значительной мере подавлены благодаря
использованию высоковольтных проводов системы зажигания и специального резистора, обеспечи-
вающих подавление радиопомех. (На большинстве автомобилей установлены такие высоковольтные
провода и резистор, но может потребоваться проверка правильности их работы). Другим методом по-
давления помех этого типа является
использование дополнительных подавителей помех. Такие пода-
вители можно приобрести в магазинах, торгующих радиоэлектронными товарами.
