СБОРКА
ЧАСТЬ 6

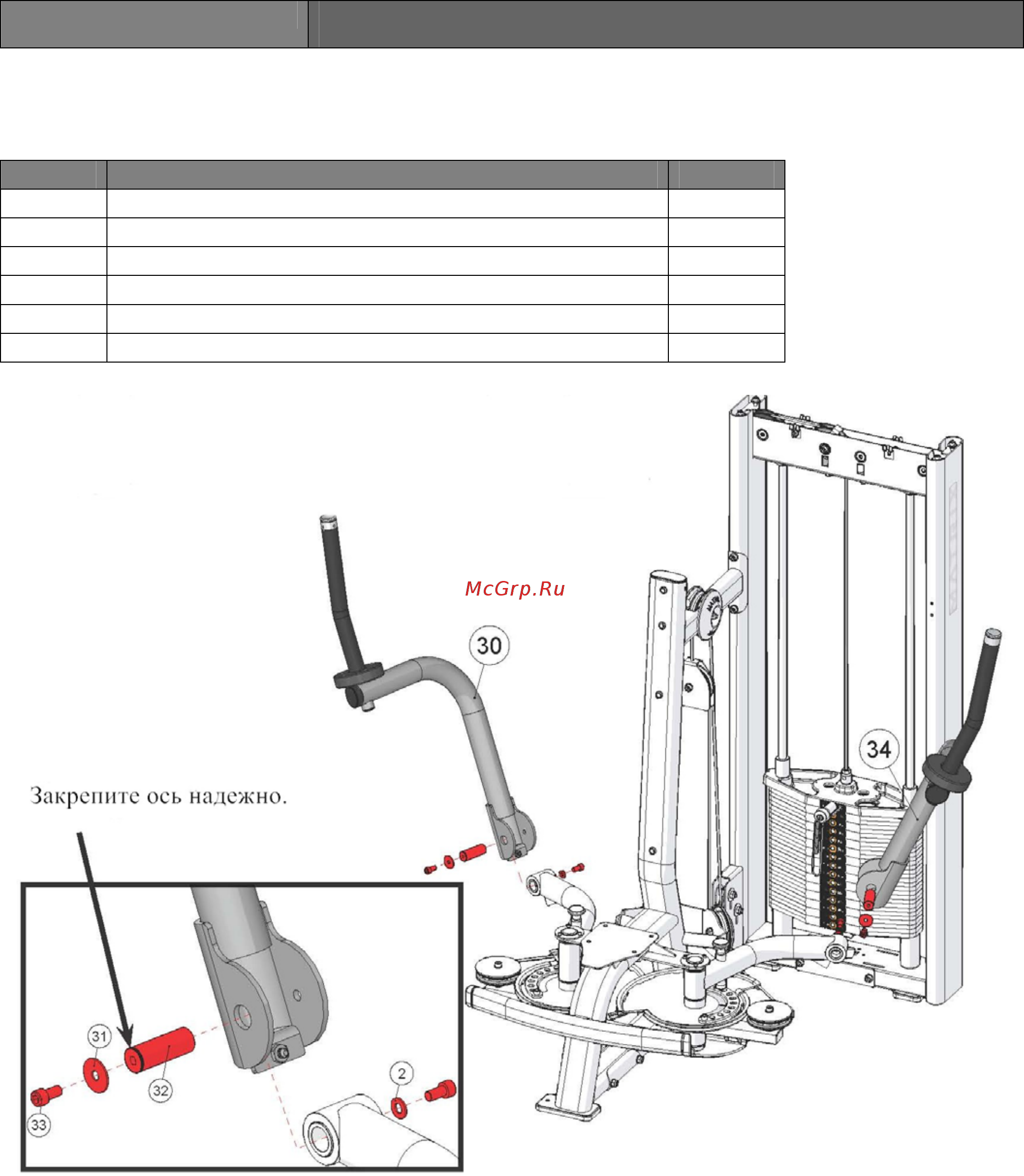

ШАГ 1 КРЕПЛЕНИЕ ВЕРХНИХ РЫЧАГОВ К РАМЕ ПОЛЬЗОВАТЕЛЯ
№ Описание Кол-во
2 Шайба М10 2
30 Верхний правый рычаг 1
31 Шайба М10 2
32 Ось 2
33 Болт М10*15L 4
34 Верхний левый рычаг 1
12
