СБОРКА
ЧАСТЬ 3

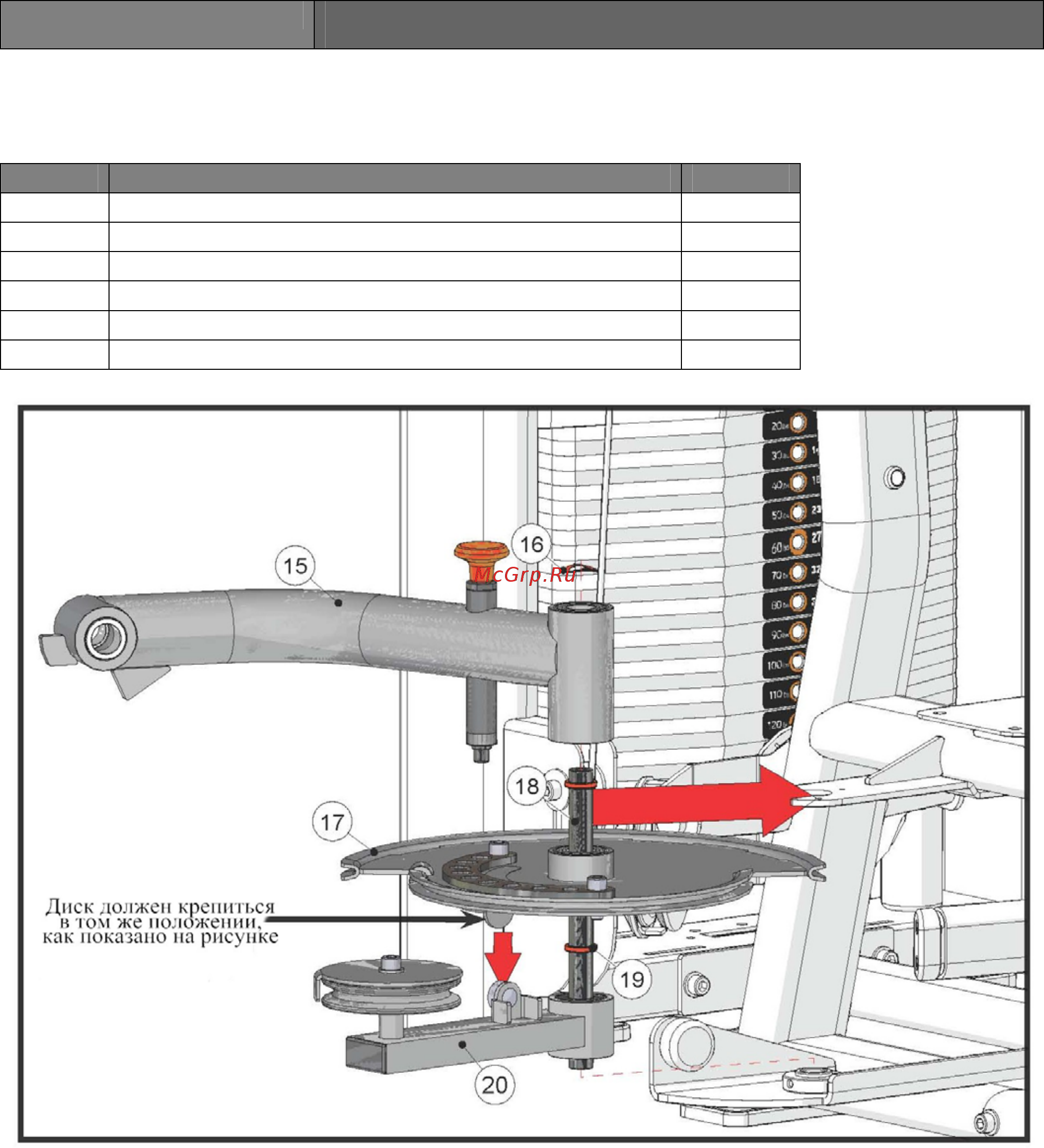

ШАГ 1 КРЕПЛЕНИЕ ПРАВОГО РЫЧАГА
№ Описание Кол-во
15 Нижний правый рычаг в сборе 1
16 Шайба 1
17 Правый диск 1
18 Ось (Ф20*250L) 1
19 Прокладка (Ф45 мм OD/Ф30 мм ID) 2
20 Рама правого рычага 1
7
