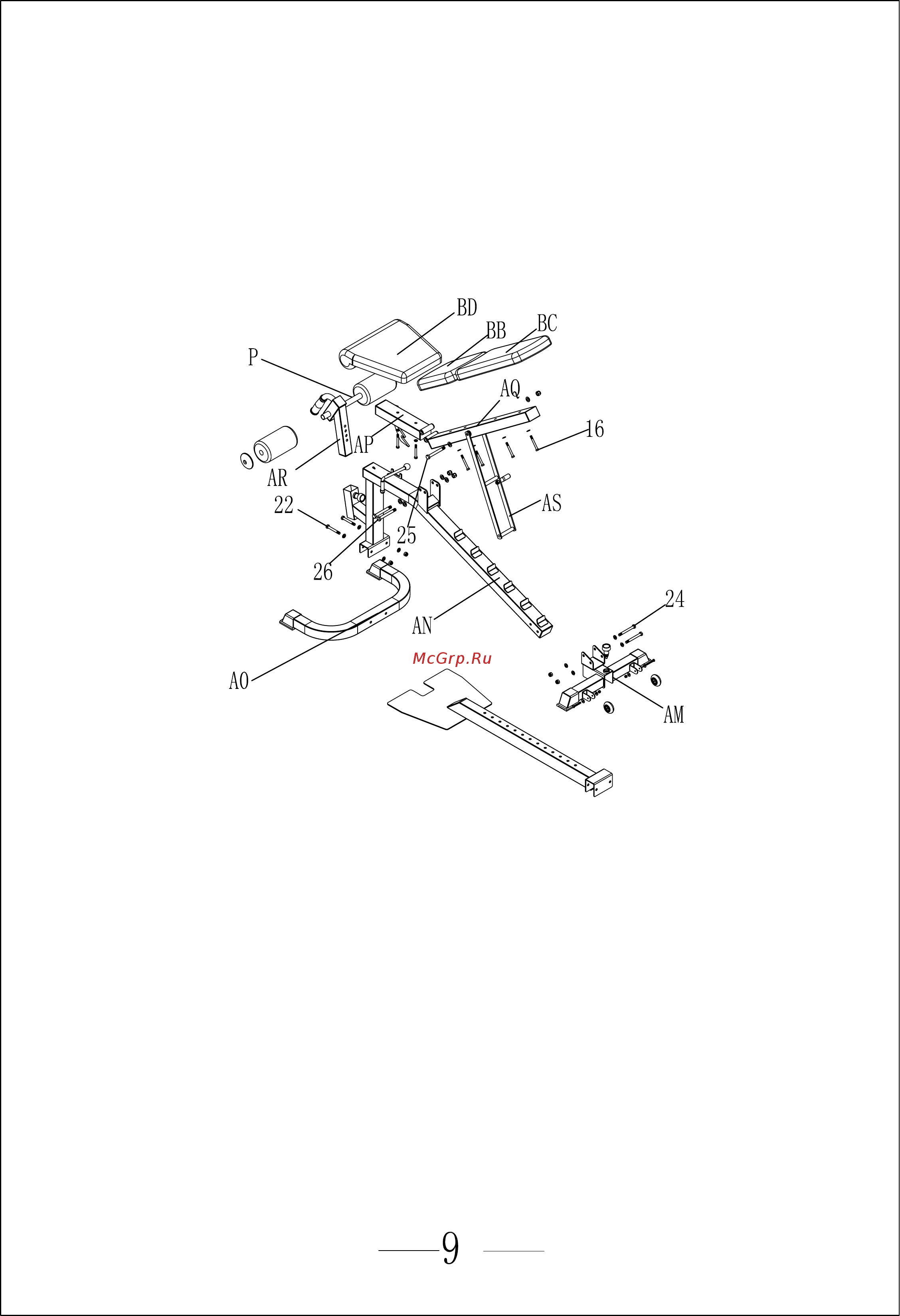

ШАГ 5

1. Прикрепите (AN) к (AO) с помощью болта М10*75 (22)+шайбы 10 (32)+контргайки М10

(36).

2. Прикрепите (AN) к (AM) с помощью болта М10*95 (24)+шайбы 10 (32)+контргайки М10

(36).

3. Прикрепите (AP)

и (AQ) к (AN) с помощью болта М12*105 (26)+шайбы 12 (31)+контргайки

М12 (35).

4. Прикрепите (AS) к (AQ) с помощью болта М12*115 (25)+шайбы 12 (31)+контргайки М12

(35).

5. Прикрепите (ВВ) и (BC) к (AQ) с помощью болта М8*70 (16)+шайбы 8 (33).

6. Прикрепите (ВD) к (AP) с помощью болта М8*70 (16)+шайбы 8 (33).
