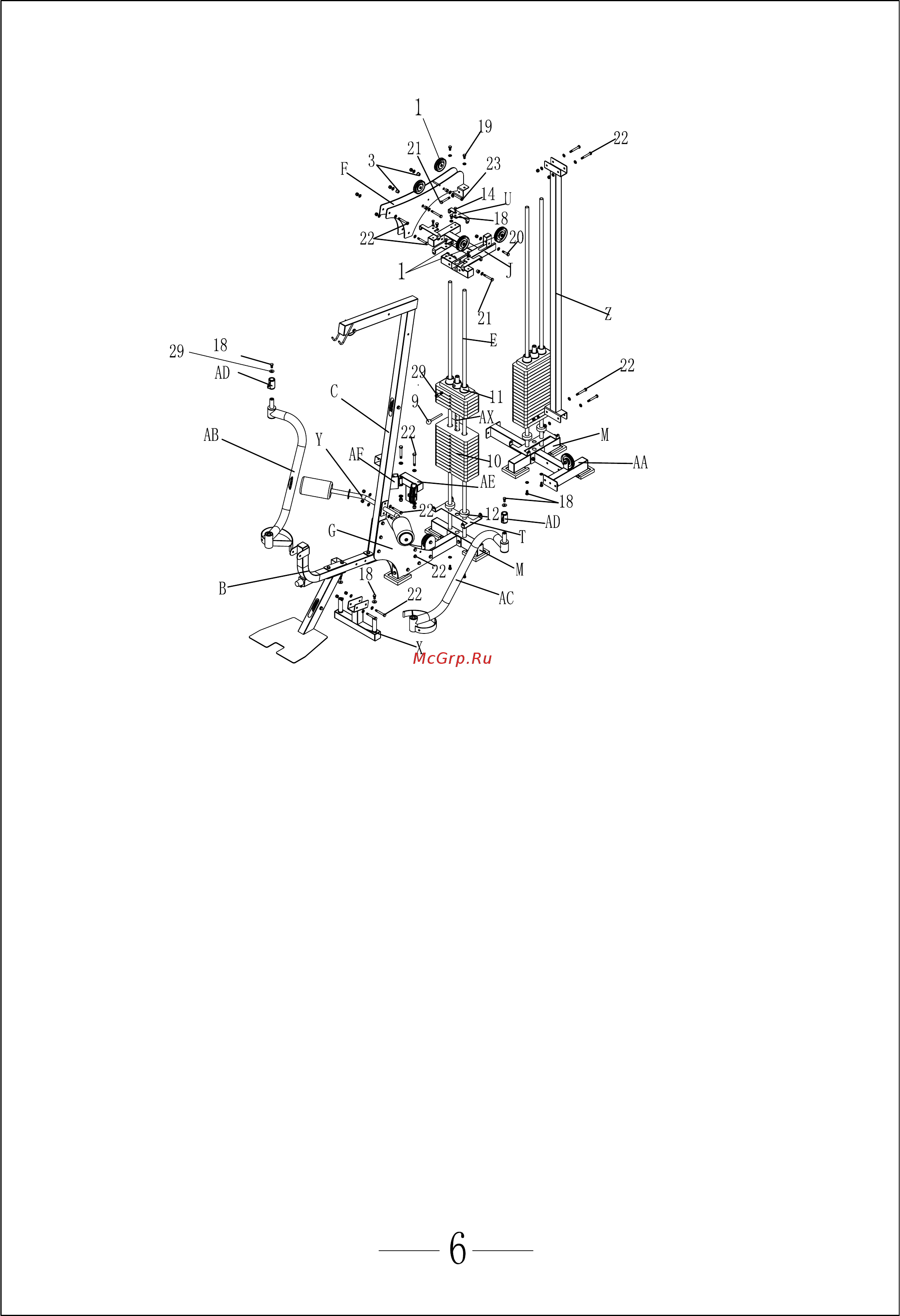

ШАГ 2

1. Прикрепите (Е) к (М) с помощью болта М10*20(18)+шайбы 10 (32).

2. Наденьте (Т) и (12) на (Е), затем наденьте грузы (10) на (Е), вставьте (АХ) в грузы (10),

наденьте верхнюю пластину (11) на (Е).

3. Прикрепите (F) к (C) с помощью болта М10*75 (22)+шайбы 10 (32)+контргайки М10 (36).

4. Прикрепите (

Z) к (AA) с помощью болта М10*75 (22)+шайбы 10 (32)+контргайки М10 (36).

5. Прикрепите (J) к (F) с помощью болта М10*70 (21)+шайбы 10 (32)+контргайки М10 (36) и

болта М10*20 (18)+шайбы 10 (32).

6. Прикрепите (Z) к (J) с помощью болта М10*75 (22)+шайбы 10 (32)+контргайки М10 (36).

7. Прикрепите (Е) к (J) с помощью болта М10*20 (18)+шайбы 10 (32).

8. Прикрепите (F) к (Е) и к (J) с помощью болта М10*25 (19)+шайбы 10 (32).

9. Прикрепите (U) к (J) с помощью болта М8*16 (14)+шайбы 8 (33).

10. Прикрепите (Х) к (В) с помощью болта М10*75 (22)+шайбы 10 (32)+контргайки М10 (36).

11. Прикрепите (АВ) и (АС) к (Х) с помощью болта М10*20 (18)+большой шайбы 10 (30).

12. Прикрепите (АD) к (АB) и к (АС) с помощью болта М10*20 (18)+большой шайбы 10 (30).

13. Прикрепите (Y) к (C) с помощью болта М10*75 (22)+ шайбы 10 (32)+контргайки М10

(36).

14. Прикрепите (АЕ) к (G) с помощью болта М10*75 (22)+ шайбы 10 (32)+контргайки М10

(36).
