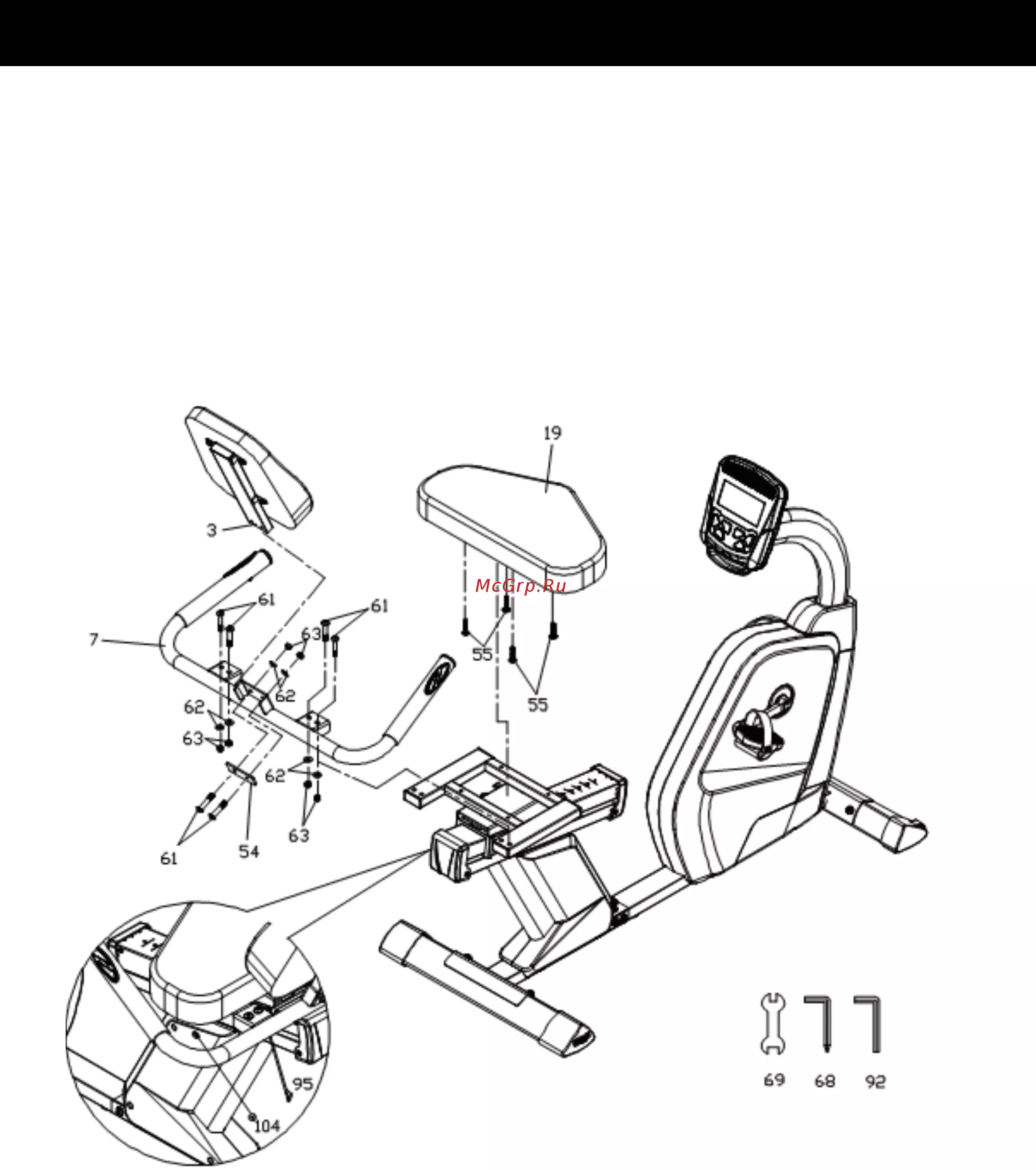

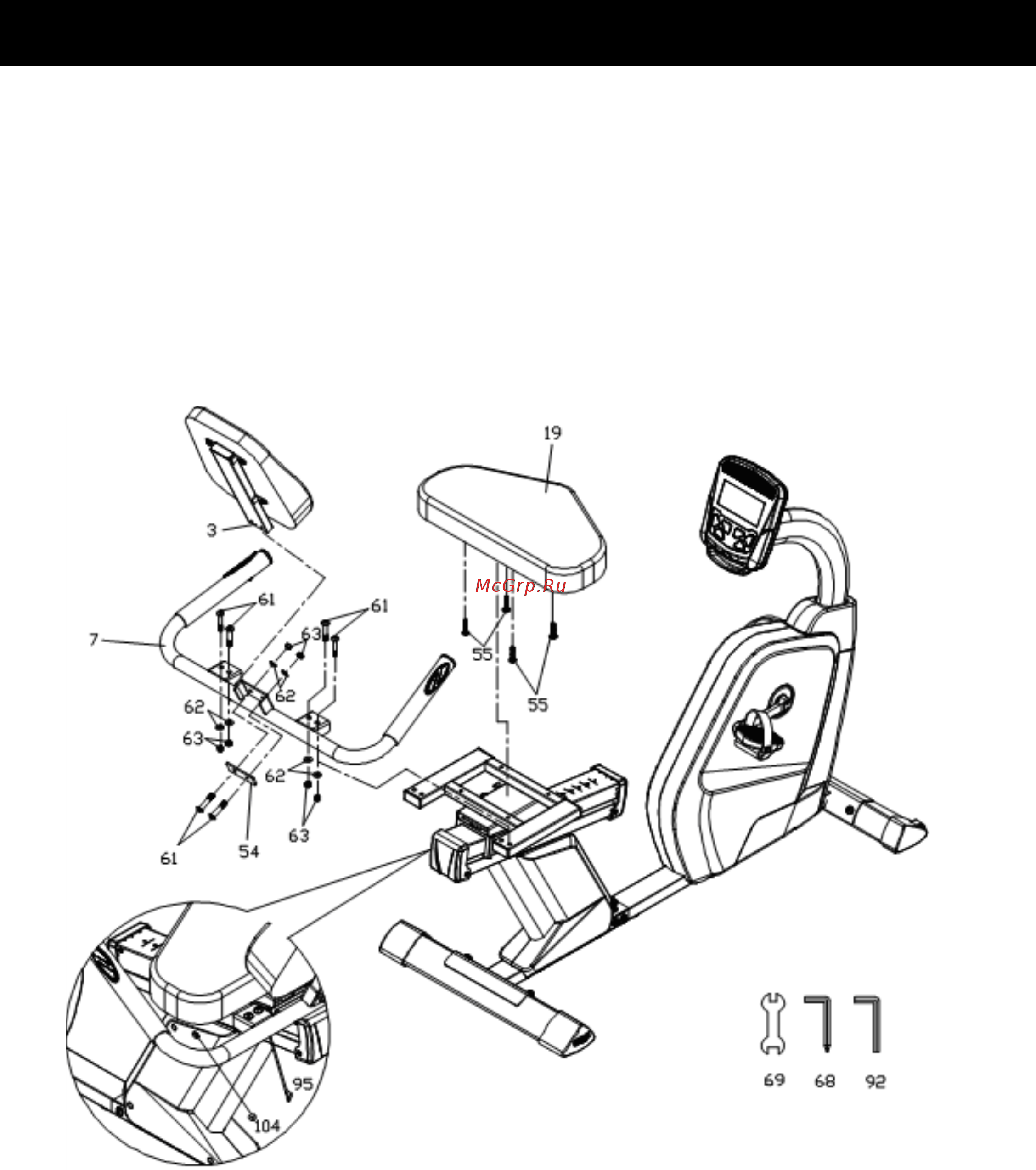

ШАГ 3:

1. Закрепить сиденье (19) на неподвижную площадку, используя комбинированный шестигранный

ключ (68) затяните 4 шт M6 × 35L винтов (55).

2. Установите ручку (7) на подвижную часть сиденья используя 6 мм L Шестигранный ключ (92)

затяните 4 шт 3/8" × 1-3/4" болтов (61), соедините ручку сиденья (7) и 4 шт 3/8" × 19 × 1.5T

плоская шайба (62), затем используйте 14.15 м/м гаечный ключ (69), чтобы затянуть 4 шт 3/8" ×

7T гаек (63).

3. Установите спинку сиденья и ручку сиденья (7), используя 6 мм L Шестигранный ключ (92)

затяните 2 шт 3/8" × 1-3/4" болтов (61), соедините спинку сиденья с пластиной монтажа (54) и 2

шт 3/8" × 19 × 1.5T плоских шайб (62), затем используя 14.15 м/м гаечный ключ (69) затяните 2

шт 3/8" × 7T гаек (63).

4. Соедините разъем датчиков пульса(104,95), как показано ниже на рисунке.
