Дальнейшую сборку рекомендуем проводить вдвоём.

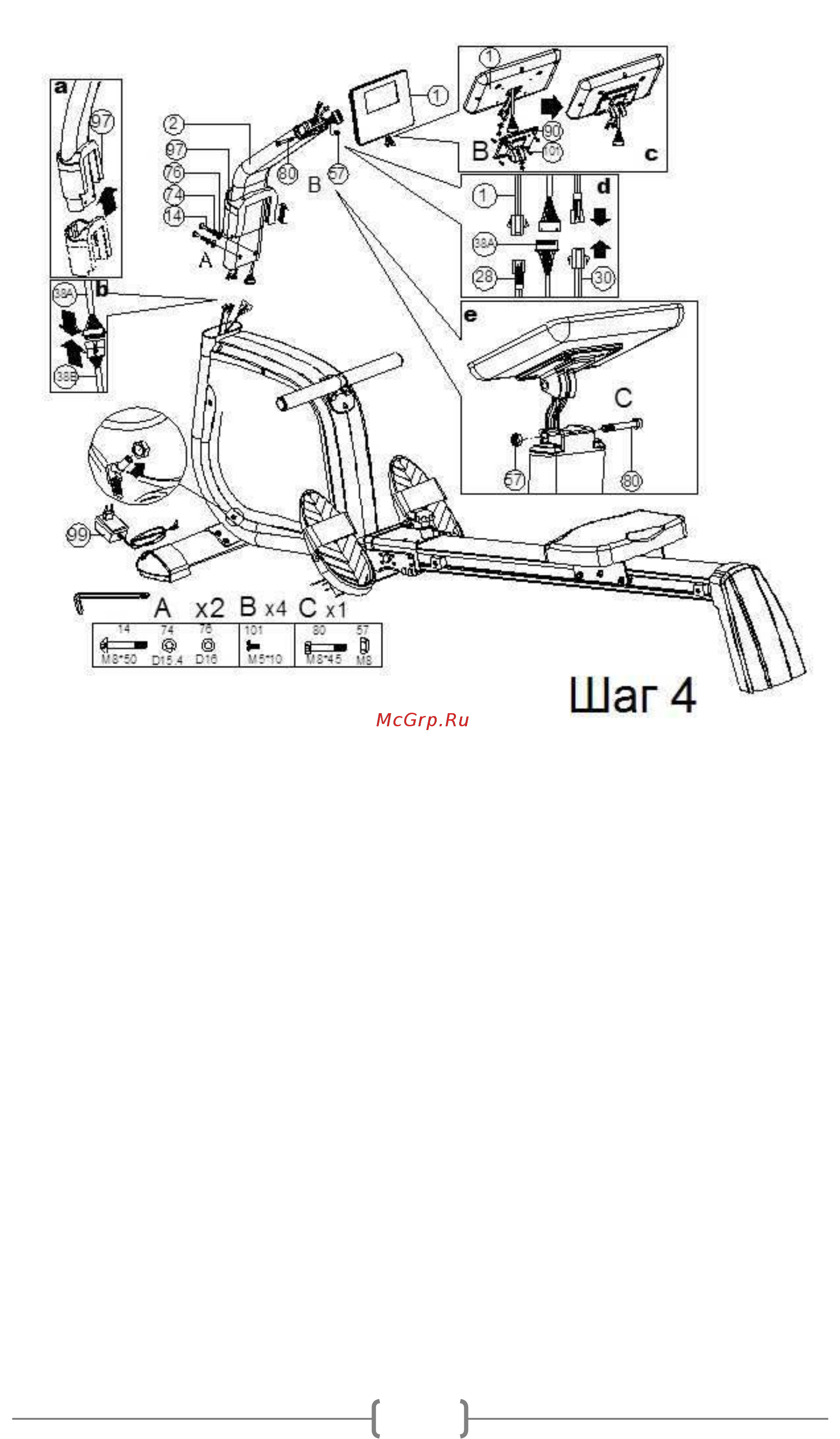

1) Поднимите вверх защитную панель (97) как на рис.a, затем соедините

верхний (38A) и нижний кабель компьютера (38B) как на рис.b.

2) Установите верхнюю часть основной рамы (2) на нижнюю часть (22)

используя болт (14), пружинную шайбу (74) и плоскую шайбу (76).

Поместите защитную панель вниз (97) и плотно закрепите её.

3) Установите консоль (1) на крепёжную пластину (90) используя болт (101)

как на рис. c.

4) Подключите нижний кабель (28), к верхнему кабелю (38A) и другой

нижний кабель (30) к консоли (1) как на рис. d.
