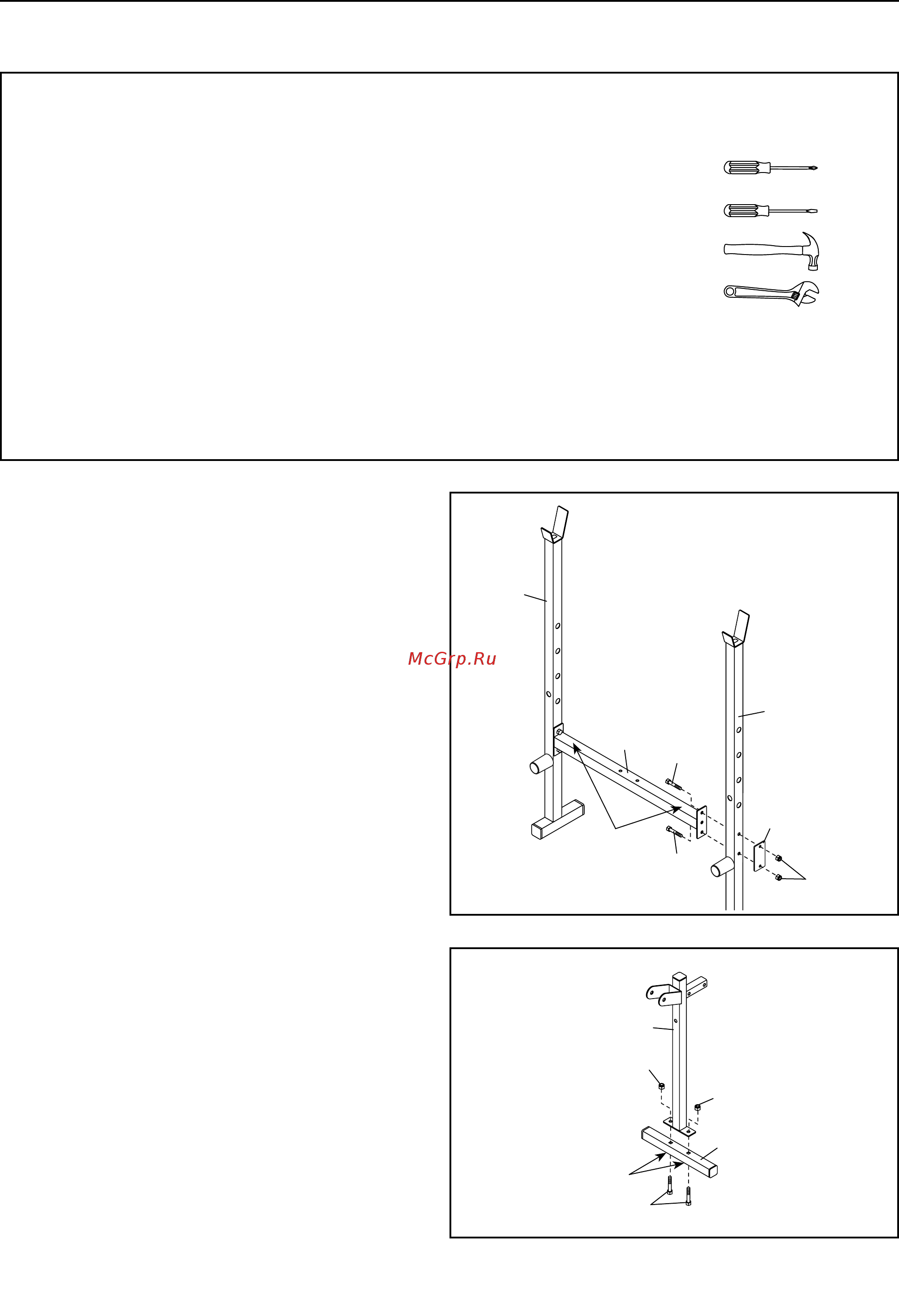

Weider Pro 256 [6/16] Сборка

Weider Pro 256 [6/16] Сборка
6
2
1
17
17
37
Отверстие
13
8
3
Предупреж-
дающий
ярлык
18
18
44
17
1
1
1.
Расположите Перекладину (3)
предупреждающим ярлыком вверх.
Прикрепите Перекладину (3)
к одной из Стоек
(1) при помощи двух болтов M8 x 55мм (18),
Крепежной рамы (44), и двумя Стопорными
гайками M8 (17); пока не затягивайте гайки.
Прикрепите Перекладину (3) к другой Стой-
ке (1) аналогичным способом.
2.
Расположите Стабилизатор (13)
вогнутыми отверстиями к полу.
Прикрепите Стабилизатор (13) к Передней
ножке (8) двумя болтами с круглыми голов-
ками M8 x 42мм (37) и двумя Стопорными
гайками M8 (17); не затягийвайте пока
гайки.
• Из-за своих габаритов и массы скамья
должна собираться на месте будущего
использования. Проследите, чтобы во время
сборки вокруг скамьи остались свободные
проходы.
• Для идентификации крепежа, см. стр. 5.
обычная отвертка
молоток
СБОРКА
• Сборку необходимо осуществлять вдвоем.
• Выложите все детали на свободное место
и снимите с них упаковку. Не выбрасывайте
упаковочные материалы до окончания сборки.
• При сборке могут потребоваться следующие
инструменты ( в комплект не входят):
крестовая отвертка
два разводных ключа
Будет удобнее, если у вас найдется набор
гаечных ключей. Во избежание поврежде-
ния деталей, не используйте электроинстру-
мент.
