Lema LMU-SA10 [13/26] Регулировка зазора между роликами

Возможные неисправности и методы их устранения

3.5 Регулировка зазора между роликами

Зазор между верхним и нижним роликом должен быть правильно

выставлен, в противном случае подача и обратная подача будут

выполняться некорректно. Обычная настройка составляет 0.5-0.65 мм по

толщине обвязочной ленты.

Если применяется лента большей или меньшей толщины – произведите

регулировку зазора следующим образом:

1. Нажмите кнопку запуска обвязки, необходимо, чтобы элемент

нагревательной системы переместился в начальное положение (0

положение).

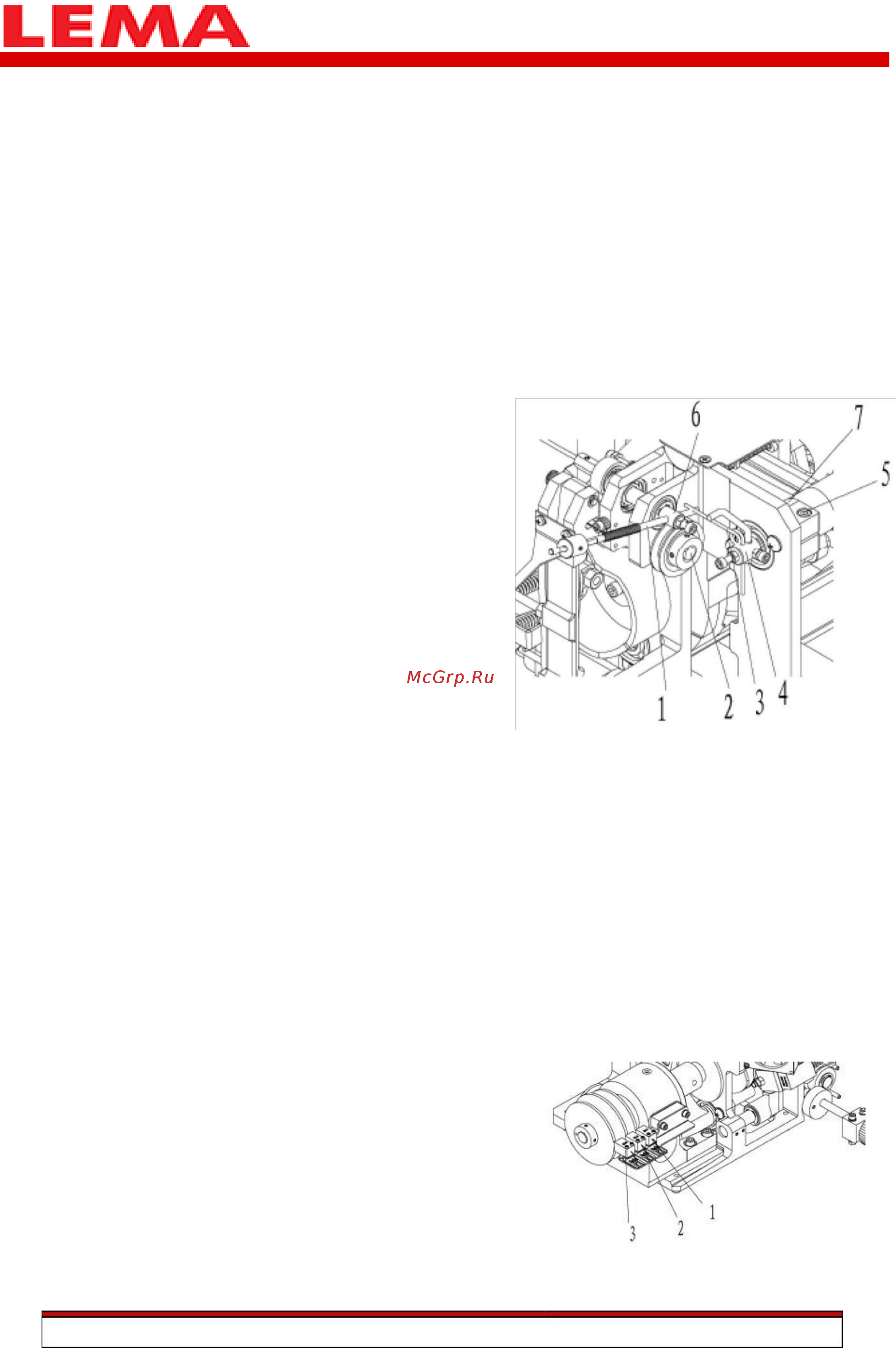

2. Поместите полипропиленовую

ленту между подающим

(возвращающим) роликом (2) и

верхним роликом (6).

3. Освободите винт (5) и обжим (7)

блока (4). Блок (4) должен

свободно перемещаться от руки.

4. Отрегулируйте эксцентриковое

колесо в направлении вала, сделав

зазор 2-х кратным толщине ленты.

Стандартная настройка

1 мм.

5. Затяните винт (5). Внимание! Не воздействуйте на вал ножа (4).

3.6 Регулировка движения сварочной головки

Положение каждого элемента сварочной головки контролируется

при помощи кулачков (на редукторах) и датчиков. Точность установки

датчиков чрезвычайно важна, в противном случае оборудование не

будет исправно работать.

3.7 Датчики и концевые выключатели

3.7.3 Датчик 3 (LS3)

Во время процесса обвязки

осуществляется отслеживание двух

контрольных точек: стартовой и конечной

точек обвязочного цикла (0 положение).

Когда датчик определяет контрольную

поверхность кулачка, двигатели М1 и М2

перестают вращаться. Если оборудование

не вернулось в начальную позицию после
