Возможные неисправности и методы их устранения

3.7.5 Датчик 1 (LS1)

Двигатель М2 подает полипропиленовую ленту по направляющей

арки. При срабатывании ролик кулачка натяжения начинает движение в

направлении 0 положения от верхней части кулачка.

Если имеет место временная задержка при обнаружении датчиком

LS2 своего кулачка, полипропиленовая лента застрянет между подающим

(возвращающим) рычагом (1) и подающим (возвращающим) верхним и

нижним роликом (4)

3.7.6 Датчик LS4

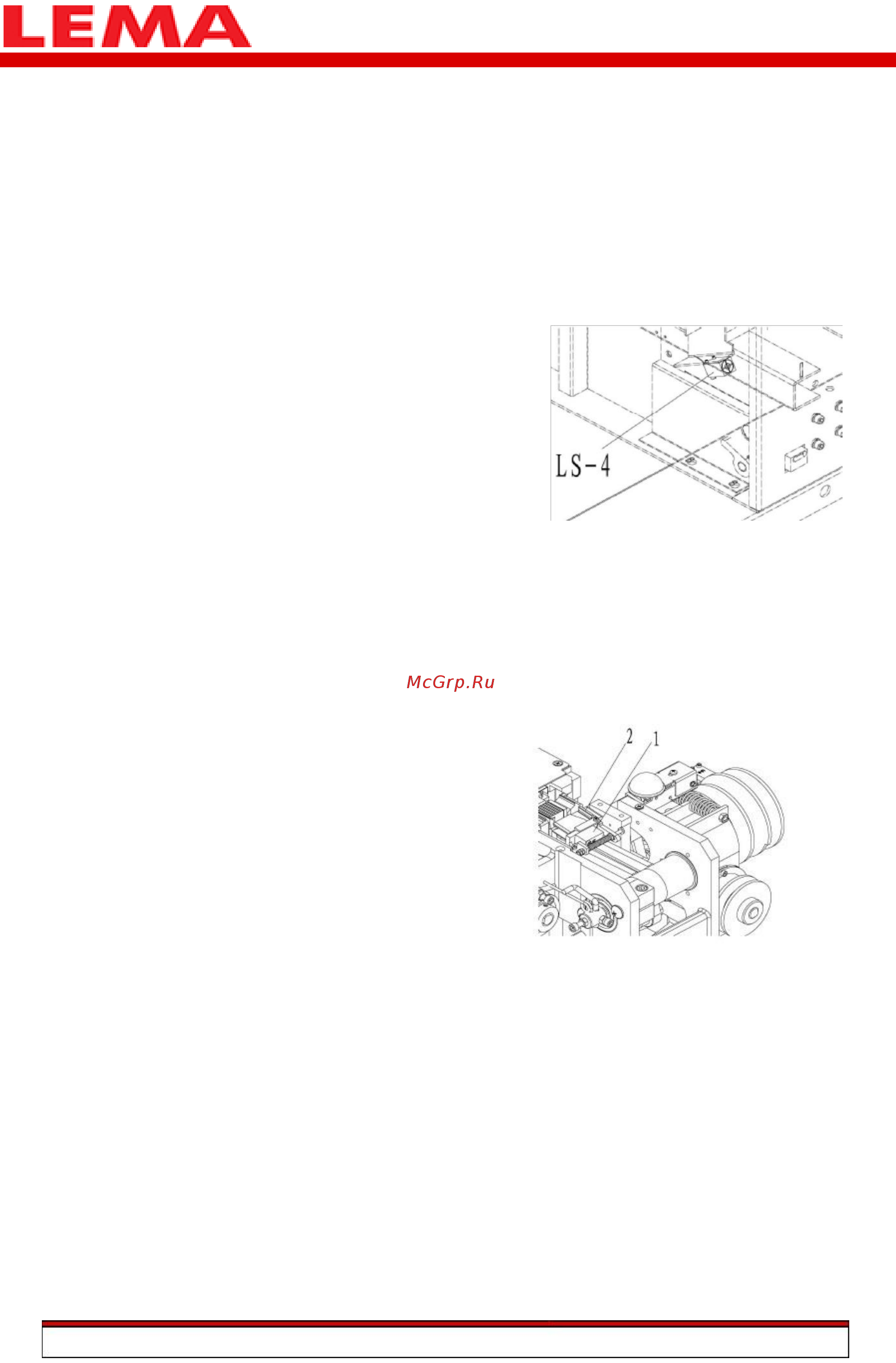

Датчик LS4 контролирует запас длины

ленты в устройстве подачи.

1. Если датчик LS4 не выдает сигнала,

двигатель М3 начинает работать и

посылает ленту в накопитель.

2. Когда рычаг наполнения воздействует на датчик LS4

(накопитель заполнен), двигатель перестает работать через 0.7

секунды.

3. Если полипропиленовая лента закончилась, или имеются

повреждения рычага, которые не может воздействовать на

датчик LS4, двигатель М3 прекратит работу через 4 секунды.

3.7.7 выключатель LS5

Концевой выключатель LS5

контролирует, когда лента достигает

конечного положения. При завершении

цикла обвязки двигатель М2 начинает

подавать ленту.

1. Если появляется сигнал

с выключателя LS5,

двигатель М2 останавливается,

подача завершена.

1. Выключатель LS5

2. Рычаг

1. Если сигнал с выключателя LS5 не поступает, двигатель

М2 остановится

через 1 секунду. Загорится красная сигнальная лампа

(на оборудовании с блоками PLC).

2. Если концевой выключатель LS5 не достигнет конечного

положения, загорится лампа индикации о неисправности

(на оборудовании с блоками PCB). Оборудование

прекратит функционирование.
