GRAPHITE 58G726 [19/64] Підготовка до роботи

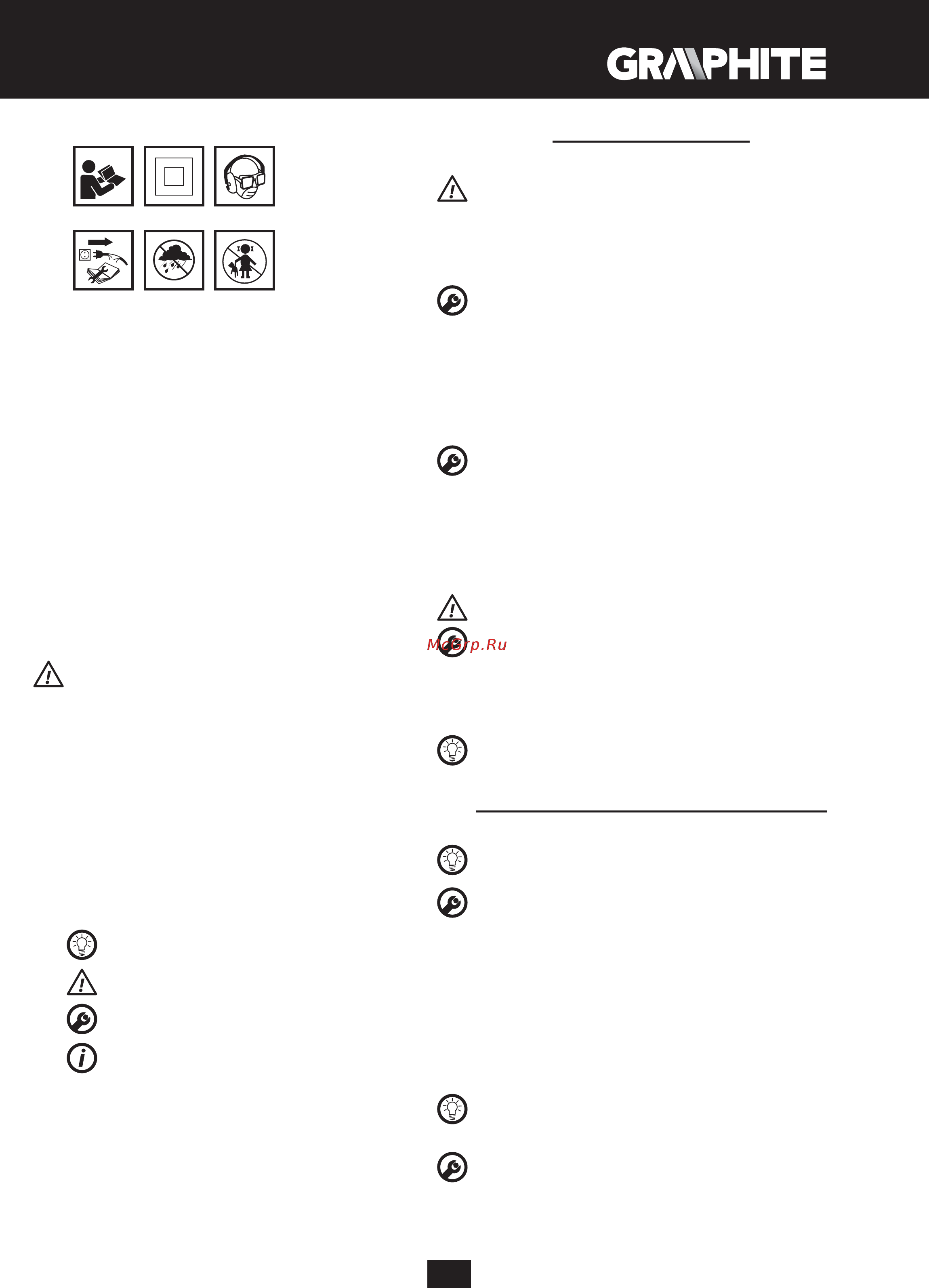

![GRAPHITE 58G726 [19/64] Підготовка до роботи](/views2/1382134/page19/bg13.png)
19
Умовні позначки
1 2 3
4 5 6
1. Прочитайте інструкцію, дотримуйтесь правил техніки
безпеки, що містяться в ній!
2. Клас ізоляції устаткування ІІ.
3. Слід обов’язково застосовувати засоби індивідуального
захисту як, наприклад, захисні окуляри, навушники,
протипилову маску.
4. Від’єднайте мережевий шнур від мережі живлення,
перш ніж заходитися обслуговувати або ремонтувати
електроінструмент.
5. Боїться дощу!
6. Зберігати у недоступному для дітей місці!
БУДОВА І ПРИЗНАЧЕННЯ
Дриль ударний являє собою ручний електроінструмент, такому
надано II клас із електроізоляції. Він працює від однофазного
електромотору з редуктором швидкості (зубчастої передачі).
Даний електроінструмент призначений до свердлення отворів у
дереві, деревоматеріалах, металі, кахлі та пластмасах у режимі
без удару, а також у бетоні, цеглі й подібних матеріалах у режимі
з ударом. Інструмент призначений до використання у ремонтно-
будівельних, столярських працях, а також до інших аматорських
праць.
Не допускається використовувати електроінструмент не за
призначенням.
ОПИС МАЛЮНКІВ
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach gracznych niniejszej instrukcji.
1. Патрон свердлильний
2. Перемикач робочого режиму
3. Кнопка блокування кнопки ввімкнення
4. Перемикач реверсу
5. Ручка регулювання швидкості обертів мотору
6. Кнопка ввімкнення
7. Руків’я поміжне
8. Обмежувач глибини свердлення
* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким,
що зображений на малюнку
ОПИС ГРАФІЧНИХ СИМВОЛІВ
УВАГА!
ЗАСТЕРЕЖЕННЯ
МОНТАЖ/НАЛАШТУВАННЯ
ІНФОРМАЦІЯ
ПРИНАЛЕЖНОСТІ Й АКСЕСУАРИ
1. Руків’я поміжне, 1 шт.
2. Обмежувач глибини свердлення, 1 шт.
3. Ключ-викрутка, 1 шт.
4. Свердла, 1 шт.
5. Кейс для переношування і зберігання, 1 шт.
ПІДГОТОВКА ДО РОБОТИ
ВСТАНОВЛЕННЯ ПОМІЖНОГО РУКІВ’Я
З метою забезпечення максимально можливого рівня
особистої безпеки від поранення рекомендується
користуватися дрилем із встановленим додатковим руків’ям
(7). Завдяки можливості обертання навколо вісі шпинделя
незатиснутого додаткового руків’я на корпусі дриля існує
можливість вибору найбільш зручного його положення з
огляду на умови праці.
• Послабте коліщатко, що блокує хомут додаткового руків’я (7),
обертаючи його ліворуч.
• Насуньте хомут поміжного руків’я (7) на валик у корпусі
електроінструмента.
• Оберніть руків’я довкола вісі шпинделя таким чином, щоб
руків’я стало в відповідне положення.
• Затягніть коліщатко, що блокує руків’я, праворуч, щоб
знерушити руків’я (7).
ВСТАНОВЛЕННЯ ОБМЕЖУВАЧА ГЛИБИНИ СВЕРДЛЕННЯ
Обмежувач глибини (8) призначений для обмеження довжини
заглиблення свердла в матеріал.
• Ослабте коліщатко, що блокує хомут додаткового руків’я (7).
• Вставте планку обмежувача глибини (8) в отвір у хомуті
поміжного руків’я.
• Відрегулюйте потрібну глибину свердлення.
• Зафіксуйте шляхом притягнення коліщатка блокування
додаткового руків’я (7).
ЗАМІНА РІЗАЛЬНОГО/РОБОЧОГО ІНСТРУМЕНТУ
Вимкніть електроінструмент і витягніть виделку з розетки.
• Вставте ключ в один із бокових отворів у свердлильному
патроні (1).
• Розведіть губки патрона на потрібний діаметр.
• Вставте хвостовик свердла в патрон (1) до опору.
• За допомогою ключа, що вставляється в один з трьох отворів
на патроні, затисніть губки патрона і знеруште свердло.
Слід завжди пам’ятати про необхідність витягти ключ із
бокового отвору патрона після вставляння чи витягування
свердла.
ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ
ВМИКАННЯ І ВИМИКАННЯ
Напруга живлення в мережі повинна відповідати
характеристикам, вказаним в таблиці на дрилі.
Ввімкнення: натисніть кнопку (курок) ввімкнення (6) й
утримуйте натиснутою.
Вимкнення: відпустіть кнопку (курок) ввімкнення (6).
Блокування кнопки ввімкнення (безперервний режим праці)
Ввімкнення:
• Натисніть і утримуйте натиснутою кнопку (курок) ввімкнення
(6).
• Натисніть кнопку блокування кнопки ввімкнення (3) (мал. A).
• Відпустіть кнопку (курок) ввімкнення (6).
Вимкнення:
• Натисніть і відпустіть кнопку (курок) ввімкнення (6).
Швидкість обертання шпинделю електроінструмента
регулюється силою натиску на кнопку (курок) ввімкнення.
КОЛЕСО РЕГУЛЮВАННЯ ШВИДКОСТІ ОБЕРТІВ ШПИНДЕЛЯ
Дриль допускає виконання праць із різними швидкостями
обертання шпинделя, які налаштовуються шляхом підкручування
колеса (5) (мал. A). Після встановлення бажаного обмеження
швидкості за допомогою колеса, додатково дозволяється
регулювати швидкість обертів шпинделя силою натиску а
кнопку-курок ввімкнення (6).
