Fit CD-14CSP (80183) [6/12] Деталировочный рисунок

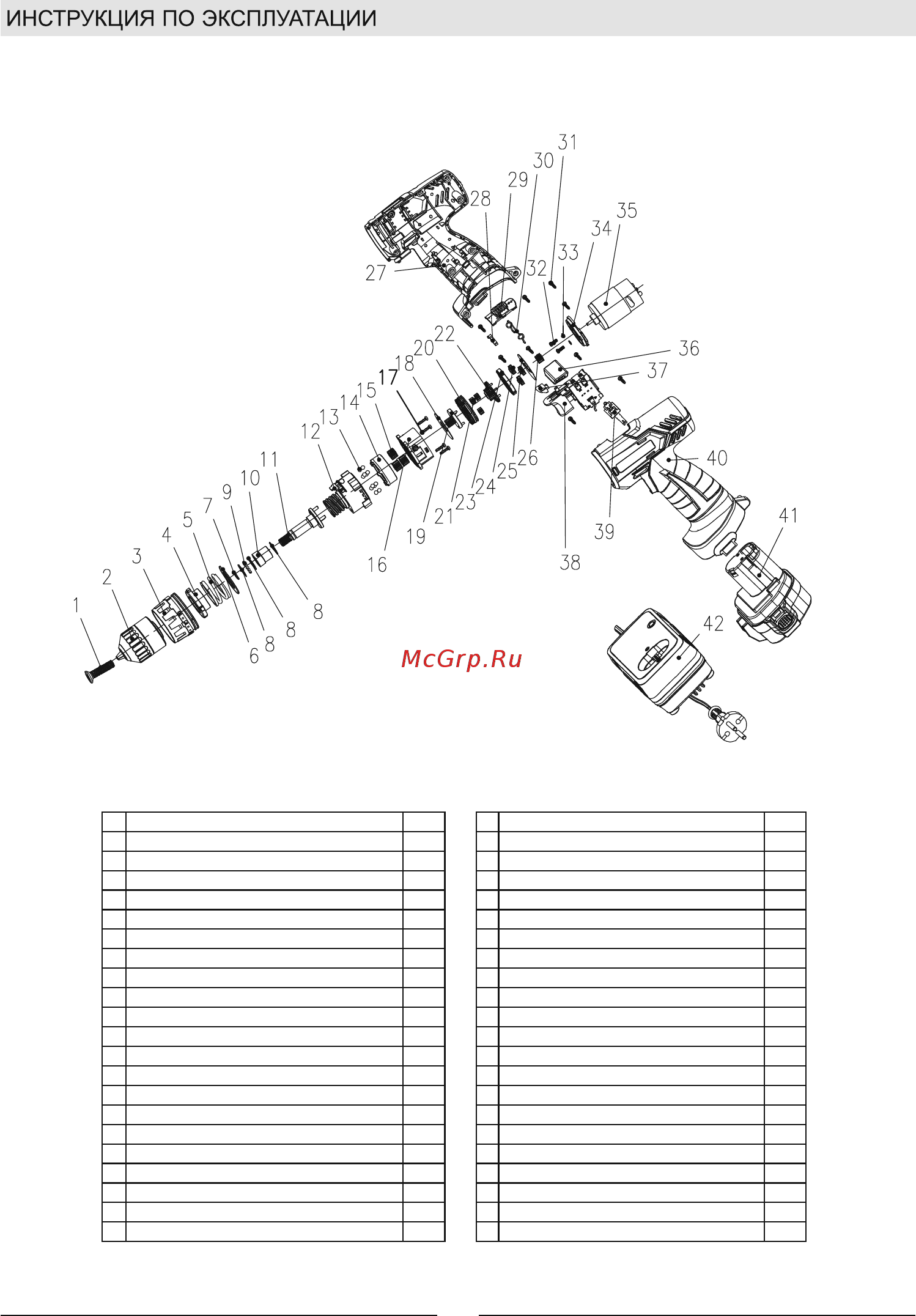

Рис. 2

Деталировочный рисунок

№ Наименование К-во № Наименование К-во

1 Контрвинт 1 22 Шестерня передаточная 1

2 Патрон 1 23 Шестерня внутренняя неподвижная 1

3 Крышка регулятора момента 1 24 Шестерня первой ступени редуктора 3

4 Гайка-регулятор момента 1 25 Шайба 38х13х0,5 1

5 Пружина регулятора момента 1 26 Шестерня двигателя 1

6 Шайба D40х24,5х1,2 1 27 Полукорпус правый 1

7 Кольцо стопорное D12 1 28 Фиксатор 1

8 Шайба D17,5х12,5х0,5 3 29 Клавиша переключателя оборотов 1

9 Шарик D3 15 30 Поводок шестерни 1

10 Корпус регулятора момента c втулкой 1 31 Саморез ST 3х18 9

11 Шпиндель 1 32 Винт М3х6 2

12 Корпус регулятора момента c втулкой 1 33 Шайба граверная D3 2

13 Шарик D5 12 34 Шайба двигателя 1

14 Шестерня внутренняя 1 35 Двигатель 14,4 В 1

15 Шестерня третьей ступени редуктора 3 36 Клавиша переключателя реверса 1

16 Корпус редуктора 1 37 Линза светодиода 1

17 Саморез ST 3х14 4 38 Регулятор оборотов в с/б 1

18 Шайба 38х15х0,5 1 39 Разъем 1

19 Шестерня передаточная 1 40 Полукорпус левый 1

20 Шестерня внутренняя подвижная 1 41 Батарея аккумуляторная 14,4 В в с/б 1

21 Шестерня второй ступени редуктора 3 42 Блок зарядный 1
