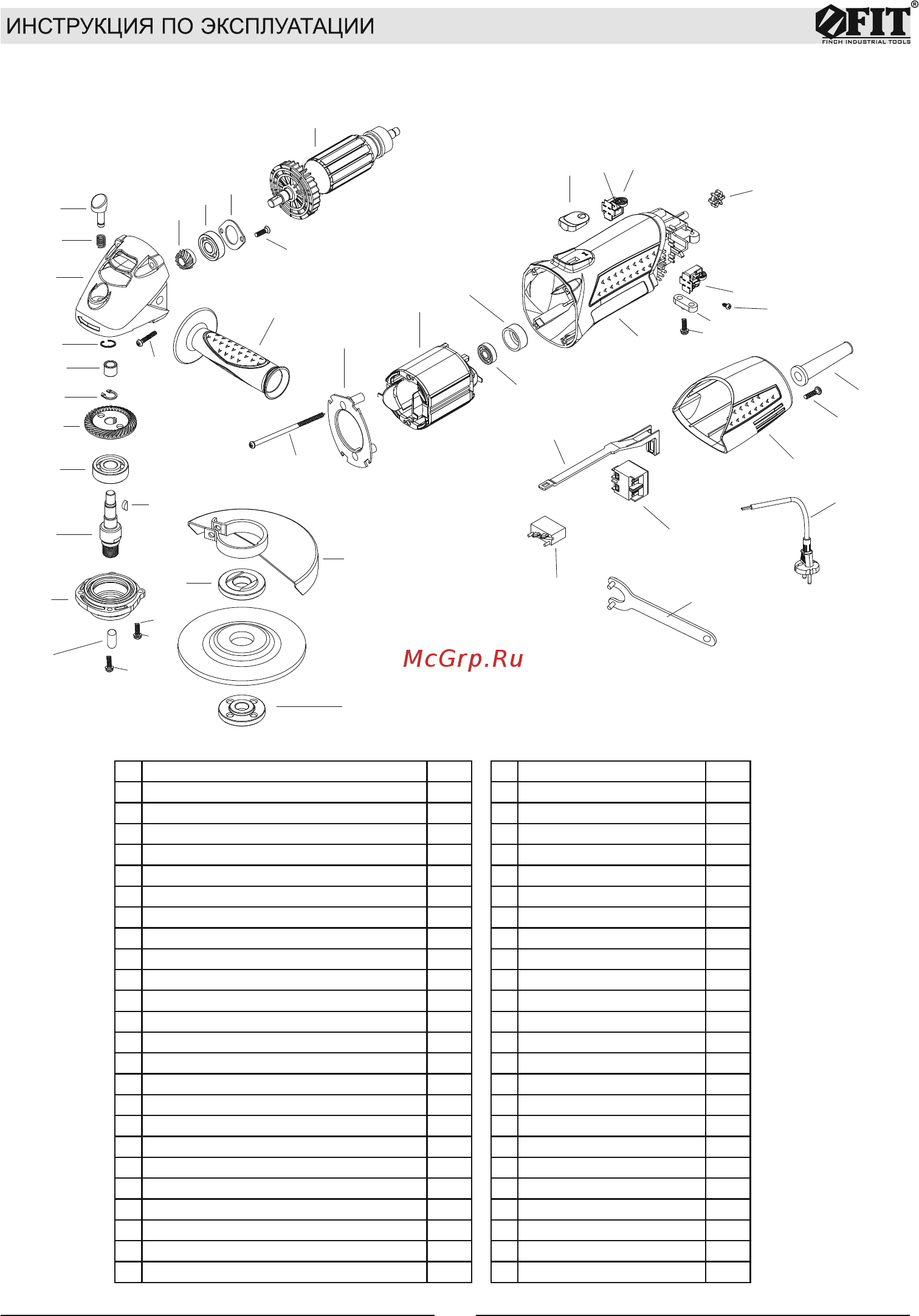

Fit AG-125/750 (80270) [6/12] Деталировочный рисунок

Деталировочный рисунок

Рис. 2

№ Наименование К-во № Наименование К-во

1 Гайка 1 25 Винт М4х8 2

2 Фланец 1 26 Ротор 1

3 Кожух защитный в с/б 1 27 Саморез ST4,2х70 2

4 Винт М4х14 3 28 Защита статора 1

5 Шайба D4 4 29 Статор 1

6 Шайба граверная D4 4 30 Подшипник 607 1

7 Винт М4х18 1 31 Кожух подшипника 1

8 Втулка 1 32 Корпус двигателя 1

9 Крышка редуктора 1 33 Клавиша выключателя 1

10 Шпиндель 1 34 Щетка 2

11 Шпонка 9,5х3,7х3 1 35 Пружина щетки 2

12 Подшипник 6201 1 36 Дроссель 1

13 Шестерня большая 1 37 Щеткодержатель 2

14 Шайба разжимная D10 1 38 Саморез ST3х10 2

15 Основание редуктора с подшипником 1 39 Держатель кабеля 1

16 Шайба фиксирующая D4 1 40 Саморез ST3,6х14 2

17 Основание редуктора с подшипником 1 41 Конденсатор 1

18 Пружина фиксатора 1 42 Активатор 1

19 Фиксатор 1 43 Выключатель 1

20 Саморез ST4,2х18 4 44 Кожух коллектора 1

21 Рукоятка дополнительная 1 45 Саморез ST4,2х16 1

22 Шестерня малая 1 46 Защита кабеля 1

23 Подшипник 6000 1 47 Электрокабель с вилкой 1

24 Пластина прижимная 1 48 Ключ 1

5, 6
