Внимание!
· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для кото-
рых они предназначены.
· Используйте только тот сменный инструмент, допустимая частота вращения которого выше, чем
максимальная частота вращения шпинделя УШМ.
· Используйте только те зачистные и отрезные диски, внешний диаметр которых не превышает
125 мм, и имеющие посадочное отверстие с диаметром 22 мм. При этом всегда устанавливайте
защитный кожух.
· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-
рывная работа свыше 20 минут может привести к его выходу из строя.
· Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требова-
ния.
Установка дополнительной рукоятки
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
Вверните дополнительную рукоятку 5 (см. рис. 1 и рис. 3) в одно (удобное для работы) из двух резь-
бовых отверстий в корпусе редуктора 7 и надежно затяните ее рукой.
Обязательно пользуйтесь рукояткой.
Положение защитного кожуха
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
1. Ослабьте винт крепления 13 защитного кожуха 6 (см. рис. 1 и рис. 3).
2. Поворачивая кожух, установите его в нужное положение.
3. Надежно затяните винт крепления 13 защитного кожуха.
Установка сменного инструмента
Внимание! Убедитесь, что вилка электрического кабеля УШМ отклю-
чена от электрической розетки.
1. Разместите установочный фланец 12 (см. рис. 3) на вале шпинделя
с учетом их выборок.
2. Установите посадочное отверстие диска 11 в центрирующий
выступ фланца без люфта.
Внимание! Использование адаптеров или переходников запрещено.
3. От руки закрутите затяжную гайку 10 выступом 14 от диска, если
используется диск толщиной до 5мм. В противном случае переверните
гайку выступом к диску.
4. Зафиксируйте вал шпинделя стопором 8 (см. рис.1) и надежно затя-
ните гайку 10 c помощью ключа 9.
Внимание! Запрещается использовать стопор для целей, отличных
от выше изложенных.
5. Отпустите стопор и проверьте правильность установки диска, про-
кручивая его рукой в защитной перчатке – он должен вращаться сво-
бодно и без биений.
Установка корщетки-насадки
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
1. Снимите затяжную гайку 10 (см. рис.3) и установочный фланец 12.
2. Рукой в защитной перчатке накрутите корщетку-насадку на вал шпинделя. Зафиксируйте шпин-
дель рожковым ключом х17 (в комплект поставки не входит) и надежно затяните сменный инструмент.
Внимание!
· Запрещено применение корщеток-насадок с диаметром более 115 мм.
· Запрещено применение корщеток-насадок с УШМ, если частота вращения шпинделя выше, чем
максимально допустимая частота вращения применяемого сменного инструмента.
Включение/Выключение
Включение
1. Внимание! Убедитесь, что УШМ выключена. Нажмите на заднюю часть клавиши выключателя 3
(см. рис.1). Если машина была включена, то клавиша переместится в положение “O” и УШМ выключит-
ся.
ПОДГОТОВКА К РАБОТЕ

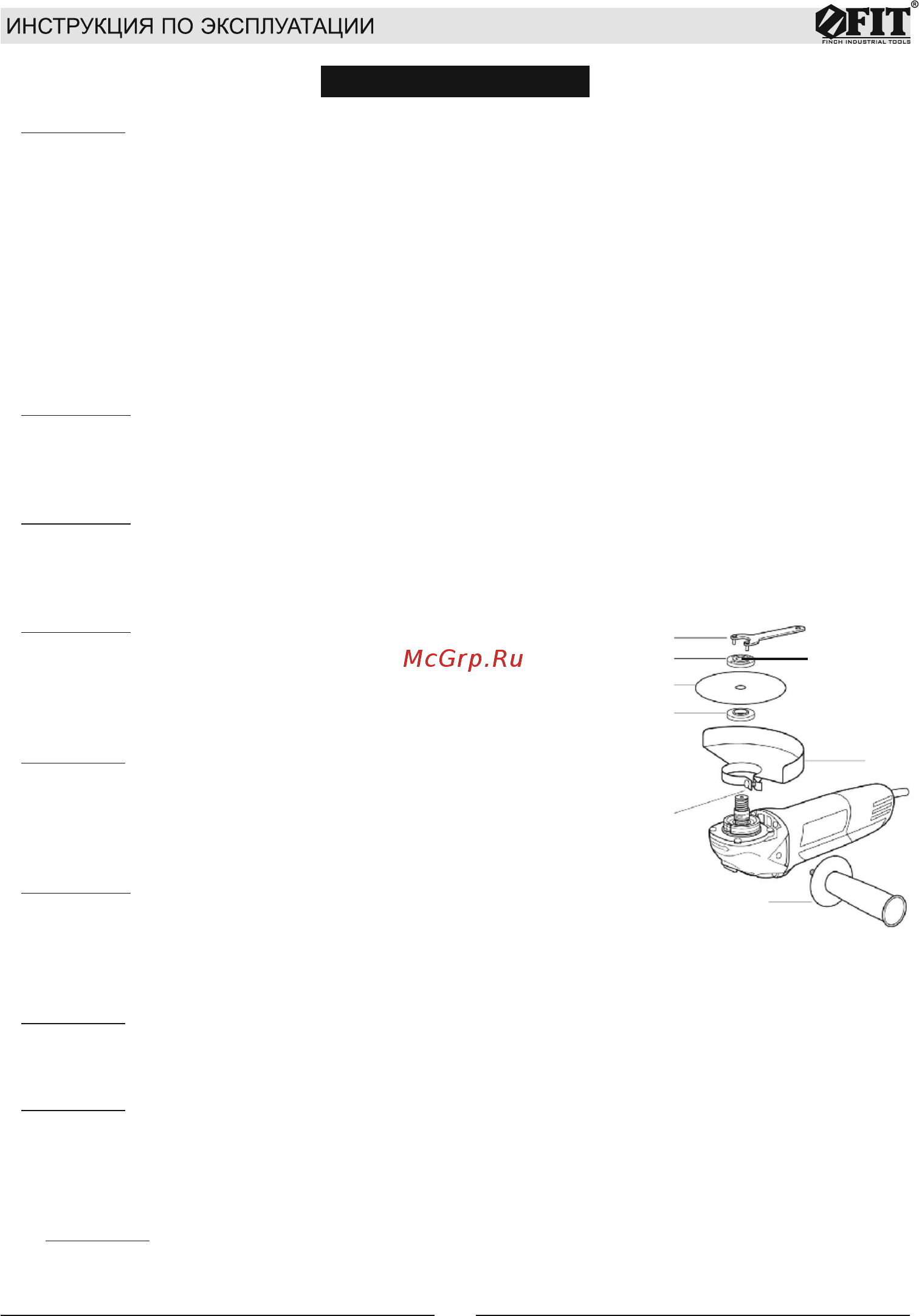

Рис. 3
7
6
5
9
10
11
12
13
14
