Внимание!
· Перед проведением ниже описанных работ убедитесь, что изделие отключено от розетки
электропитания.
· Наличие высохшего лакокрасочного материала на распылителе или внутри его является
признаком нарушения правил эксплуатации и основанием для снятия данного изделия с
гарантийного обслуживания.
· Очистку всех узлов и деталей изделия допускается производить тряпкой (ветошью) смоченной
только в промывочной жидкости (растворителе), рекомендованной изготовителем лакокрасочного
материала, с которым проводилась работа.
· Запрещено замачивание узлов и деталей изделия в промывочной жидкости (растворителе).
· Запрещено использование абразивных чистящих средств, металлических щеток и других
материалов и приспособлений, которые могут нарушить геометрию поверхностей деталей и узлов
изделия или их растворить.
· Запрещено использование легковоспламеняющихся промывочных жидкостей и растворителей.
1. Отвинтите бак для краски. Вылейте остатки лакокрасочного материала. Снимите всасывающую
трубку. Ветошью, смоченной в промывочной жидкости
(растворителе), очистите внутреннюю и внешнюю
поверхности бака и трубку.
2. Установите на место всасывающую трубку.
Налейте в бак промывочную жидкость (растворитель) и
ввинтите его в держатель бака 7 (см. рис1). Подключите
электрический кабель к электрической сети.
Внимание! При подключении кабеля следите, чтобы
указательный палец руки не лежал на клавише
выключателя.
3. Включите краскораспылитель и направьте факел в
приемную емкость для отработанной промывочной
жидкости. Продолжайте промывку до тех пор, пока
жидкость в факеле не станет прозрачной. Выключите
изделие и отключите его от розетки электропитания.
4. Отвинтите бак для краски. Вылейте из него остатки
промывочной жидкости. Выньте из держателя бака 7
(см. рис.7) всасывающую трубку 10 и уплотнитель 11.
5. Отвинтите на 1-2оборота сопло 15 (см. рис.8) с помощью входящего в комплект поставки
торцевого ключа, удерживая свободной рукой ограничитель 6. Рукой выверните ограничитель,
вытащите модуль плунжерного насоса из краскораспылителя и разберите его, окончательно отвинтив
сопло. Очистите снятые детали
от остатков лакокрасочного
материала влажной тряпкой,
смоченной в промывочной
жидкости. Обратите внимание
на чистоту отверстий сопла 15 и
р а с п ы л и тел я к л а п а н н о -
распылительного узла 16. При
необходимости допускается их очистка иглой, входящей в комплект поставки, без прикладывания
усилия, которое может изменить диаметры отверстий.
6. Выньте из краскораспылителя держатель бака 7 (см. рис.7). Очистите его, всасывающую трубку
10 и уплотнитель 11 от остатков лакокрасочного материала влажной тряпкой, смоченной в
промывочной жидкости. Обратите внимание на чистоту каналов для краски и дренажного отверстия
14 в держателе бака.
7. Вытрите все снятые детали насухо. При необходимости воспользуйтесь сжатым воздухом.
8. Соберите краскораспылитель в обратной последовательности. При этом следует учитывать
следующее.
· Необходимо нанести тонкий слой индустриального масла на плунжер 19 (см. рис. 8), пружину 18 и
ОБСЛУЖИВАНИЕ
11
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
R

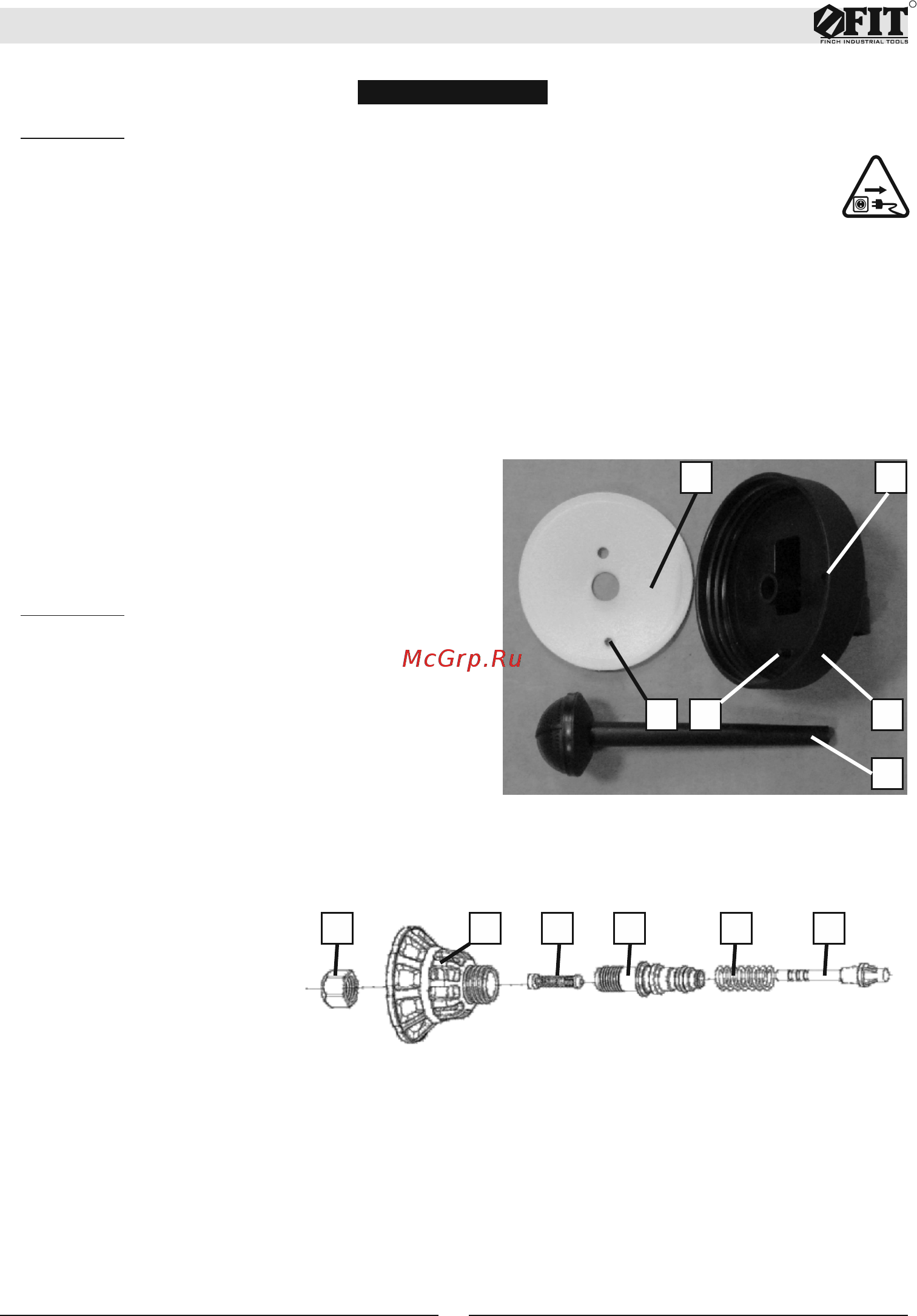

Рис. 8
19181716615
14
12 7
10
13
11
Рис. 7
