Denzel GT-430 (96207) [6/12] Сборка
![Denzel GT-430 (96207) [6/12] Сборка](/views2/1382391/page6/bg6.png)
ТРИММЕР БЕНЗИНОВЫЙ
6

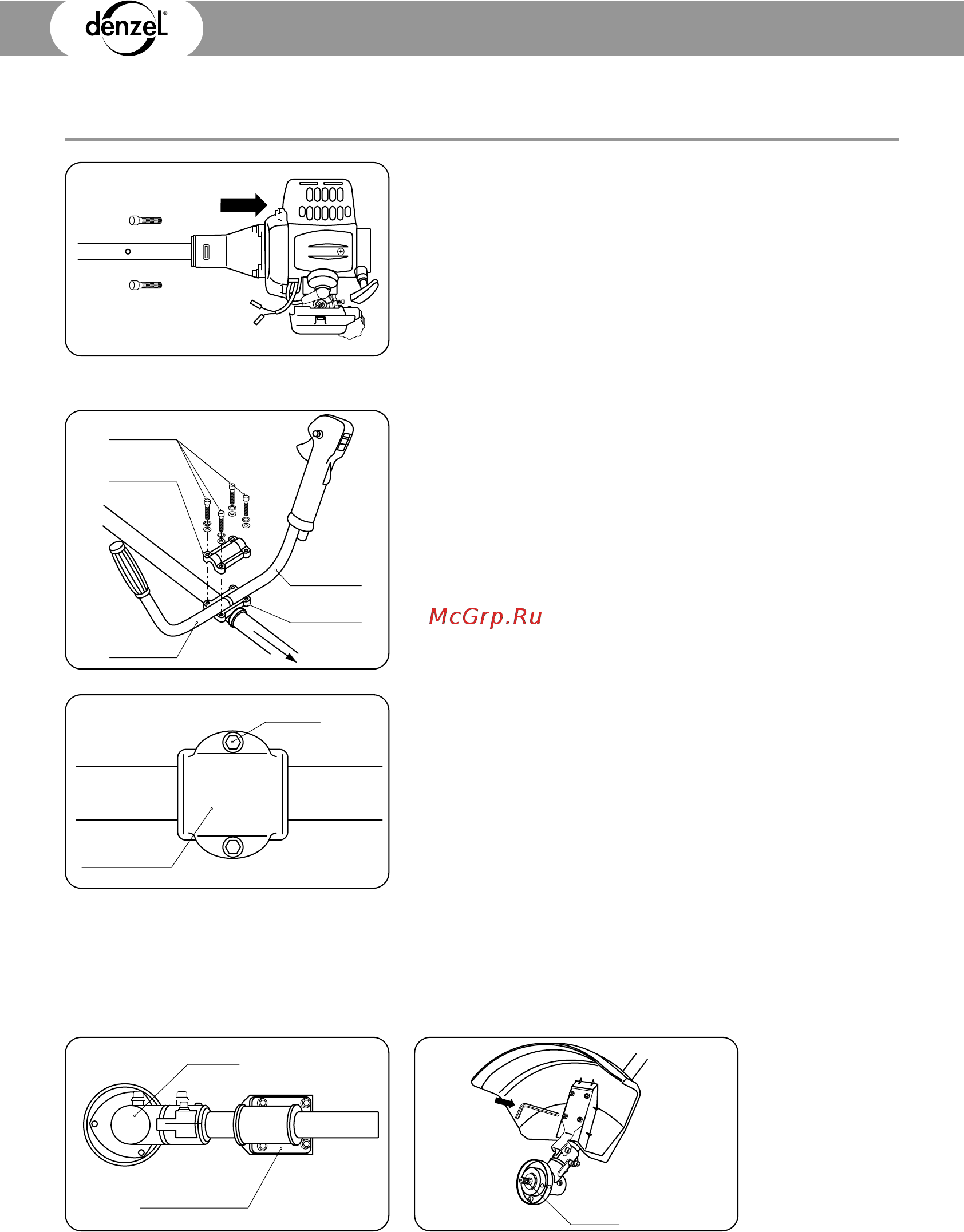

СБОРКА
1. Соединение штанги и двигателя
Выровняйте штангу относительно двигателя таким
образом, чтобы шпиндель триммера располагался
в одной плоскости с топливным бачком двигателя.
Установите фланец штанги в двигатель и закрепите
4 болтами (Рис. 1).
2. Установка рукоятки
ȼɟɪɯɧɹɹɱɚɫɬɶ
ɤɪɟɩɥɟɧɢɹ
Ʌɟɜɚɹɪɭɱɤɚ
ɉɪɚɜɚɹɪɭɱɤɚ
Ⱦɜɢɝɚɬɟɥɶ
ɋɪɟɞɧɹɹɱɚɫɬɶ
ɤɪɟɩɥɟɧɢɹ
Ȼɨɥɬɵ
ɤɪɟɩɥɟɧɢɹ
Для крепления рукоятки к штанге используется узел
крепления. Он состоит из верхней части, крепежных
болтов, нижней и средней частей крепления, располо-
женных на штанге (Рис. 2).
Для регулировки положения рукоятки и достижения
оптимальной балансировки бензотриммера при работе
следует ослабить болты на нижней части узла крепле-
ния (Рис. 3) и переместить на необходимое расстояние
,
закрепить.
Для установки рукояток:
• Ослабьте 4 болта на верхней части крепления рукоятки.
ɇɢɠɧɹɹɱɚɫɬɶ
Ȼɨɥɬ
• Установите правую рукоятку (в сборе с рычагом дрос-
сельной заслонки) и левую в крепление и закрепите
болтами.
3. Установка защитного кожуха
• Совместите отверстия в защитном кожухе с отверстиями в планке крепления (Рис. 4).
• Закрепите защитный кожух на планке болтами с шайбами с помощью шестигранного ключа
(Рис. 5).
Ɋɟɞɭɤɬɨɪ
ɉɥɚɧɤɚɤɪɟɩɥɟɧɢɹ
ɒɩɢɧɞɟɥɶ
Рис. 1
Рис. 2
Рис. 3
Рис. 4 Рис. 5
