1. Technische Daten (siehe Abb.4.)

CP6120-D35H & CP6120-D35L Serie

Schlagschrauber

Maximaler Druck 6.3 Bar (90 psi)

:Vibrationspegel, k Ungewissheit ; L

Schalldruckpegel dB (A), K

= K

= 3 dB Ungewissheit.

Geräuschemissionserklärung (ISO 15744) und Vibrationsemissionserklärung (ISO 28927-2)

Alle Werte aktuell zum Zeitpunkt dieser Veröffentlichung. Gehen Sie für die neuesten Informationen bitte zu www.cp.com.

Diese erklärten Werte wurden durch Laboruntersuchungen entsprechend den angeführten Normen erhalten und sind geeignet zum Vergleich mit den erklärten

Werten anderer Werkzeuge, die entsprechend den gleichen Normen getestet wurden. Diese erklärten Werte sind nicht angemessen für Verwendung in

Risikobeurteilungen, und an individuellen Arbeitsplätzen gemessene Werte können höher sein. Die tatsächlichen Expositionswerte und das Gefährdungsrisiko

für individuelle Nutzer sind einzigartig und hängen von der Arbeitsweise des Nutzers, dem Werkstück, dem Entwurf der Arbeitsplatzes, der Expositionszeit und

dem physikalischen Zustand des Nutzers ab.

Wir, CHICAGO PNEUMATIC TOOLS, können nicht verantwortlich gehalten werden für die Konsequenzen der Verwendung der erklärten Werte anstatt von

Werten, welche die tatsächliche Exposition reektieren, in einer Risikobeurteilung für eine Arbeitsplatzsituation, über die wir nicht die Kontrolle haben.

Das Werkzeug kann Hand-Arm-Vibrationssyndrom verursachen, wenn es nicht angemessen verwaltet wird. Eine EG-Richtlinie für die Verwaltung von Hand-

Arm-Vibration kann gefunden werden bei www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Wir empfehlen ein Programm der Gesundheitsüberwachung zur Entdeckung frühzeitiger Symptome, die mit Exposition zu Lärm oder Vibrationen zusammen-

hängen können, damit die Verwaltungsverfahren modiziert werden können, um bei der Vermeidung zukünftiger Schädigung hilfreich zu sein.

2. Maschinentyp

• Dieses Produkt ist entworfen für die Installation und Entfernung von Schraubverbindungen in Holz, Metall und Kunststoff. Keine andere Verwendung zulässig.

Nur für professionelle Verwendung.

• Bitte lesen Sie die Produktsicherheitsinformationen sorgfältig durch!

3. Inbetriebnahme und Arbeiten

• Das Gerät wir in Abb. 1 gezeigt anschließen.

• Bringen Sie das Zubehör richtig am Werkzeug an.

• Die Drehrichtung wird gewechselt, indem der Schalter (B) wie in Abb. 3 gezeigt gedreht wird.

• Um die Maschine zu starten, muss der Auslöser (A) gezogen werden. Der Druck auf den Abzug bestimmt die Geschwindigkeit des Motors. Um die Maschine

zu stoppen, den Auslöser wieder freigeben.

• Den Umkehrschalter (B) nur verwenden, nachdem die Antriebsspindel vollkommen angehalten hat.

4. Schmierung

•

Schmierung des Motors

•

Schmierung der Kupplung

Eine auf zwei (2) Tropfen pro Minute eingestellte Luftleitungs-Schmiervorrichtung mit

SAE #10 Öl verwenden. Wenn eine Luftleitungs-Schmiervorrichtung nicht verwendet

werden, statt dessen einmal täglich Luftmotoröl in den Einlass geben.

Empfohlenes Schmiermittel CP Öl PROTECTO-LUBE:

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

Verwenden Sie CP Pneu-Lube synthetisches Kupplungsschmierfett

8940158455: 1.75 oz. (50g).

5. Wartung

• Für sichere Handhabung und Entsorgung aller Komponenten die lokalen Umweltvorschriften beachten.

• Bei täglicher Verwendung des Werkzeugs das Werkzeug alle drei Monate zerlegen und inspizieren Beschädigte oder abgenutzte Teile ersetzen.

• Immer sicherstellen, dass die Maschine von der Energiequelle (Druckluft) abgetrennt ist, um ungewollten Betrieb zu verhüten.

• Teile mit starkem Verschleiß sind in der Teileliste unterstrichen.

• Die folgenden Wartungskits werden empfohlen, um Ausfallzeiten auf ein Minimum zu beschränken.

Tune-Up Kit: Siehe Teileliste

6. Entsorgung

• Die Entsorgung des Gerät muss gemäß der Gesetzgebung des jeweiligen Landes erfolgen.

• Alle beschädigten, stark verschlissenen oder schlecht funktionierenden Geräte MÜSSEN AUSSER BETRIEB GESETZT WERDEN.

• Reparatur des Gerätes darf nur von Fachpersonal durchgeführt werden.

7. EG-KONFORMITÄTSERKLÄRUNG

Wir : CHICAGO PNEUMATIC Tool Company LLC, 1800 Overview drive , Rock Hill, SC 29730 USA

Erklären hiermit, daß das (die) Produkt(e): Schlagschrauber

Typ(en) : CP6120-D35H, CP6120-D35L Seriennummer: Von 00001 bis 99999

Produktherkunft : Japan

den Anforderungen der EG-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten : für “Maschinen” 2006/42/EC (17/05/2006)

Geltende harmonisierte Norme(n) : EN ISO 11148-6:2012

Name und eigenschaft des Ausstellers: Pascal Roussy (F&E-Manager)

Ort und Datum: Saint-Herblain, 12/02/2016

Technische Datei beim EU. Pascal Roussy F&E-Manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

für Handelsmarken, Modellbezeichnungen, Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die

Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht durch die Garantie bzw. Produkthaftung abgedeckt.

Ursprüngliche Betriebsanleitung

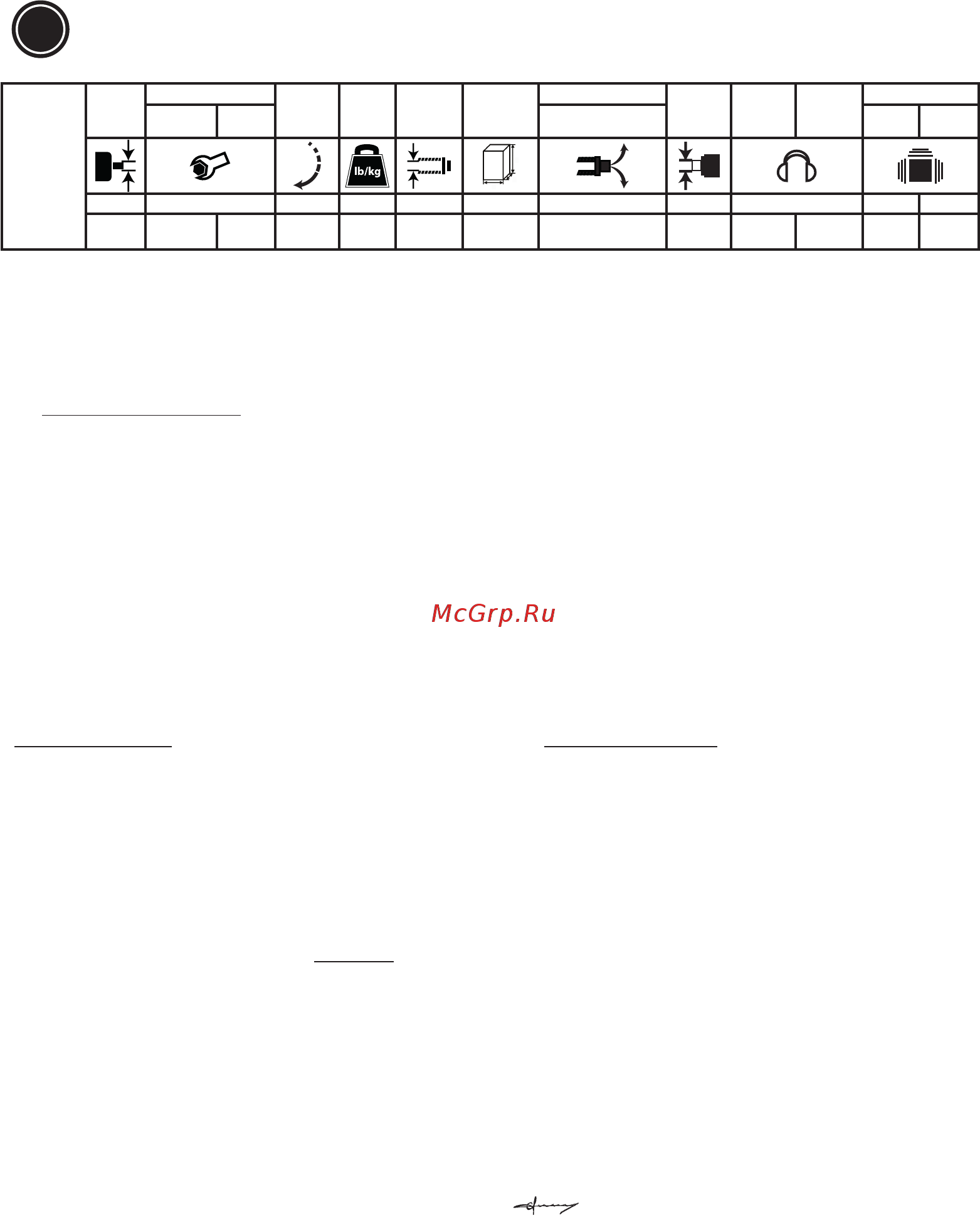

Modell
