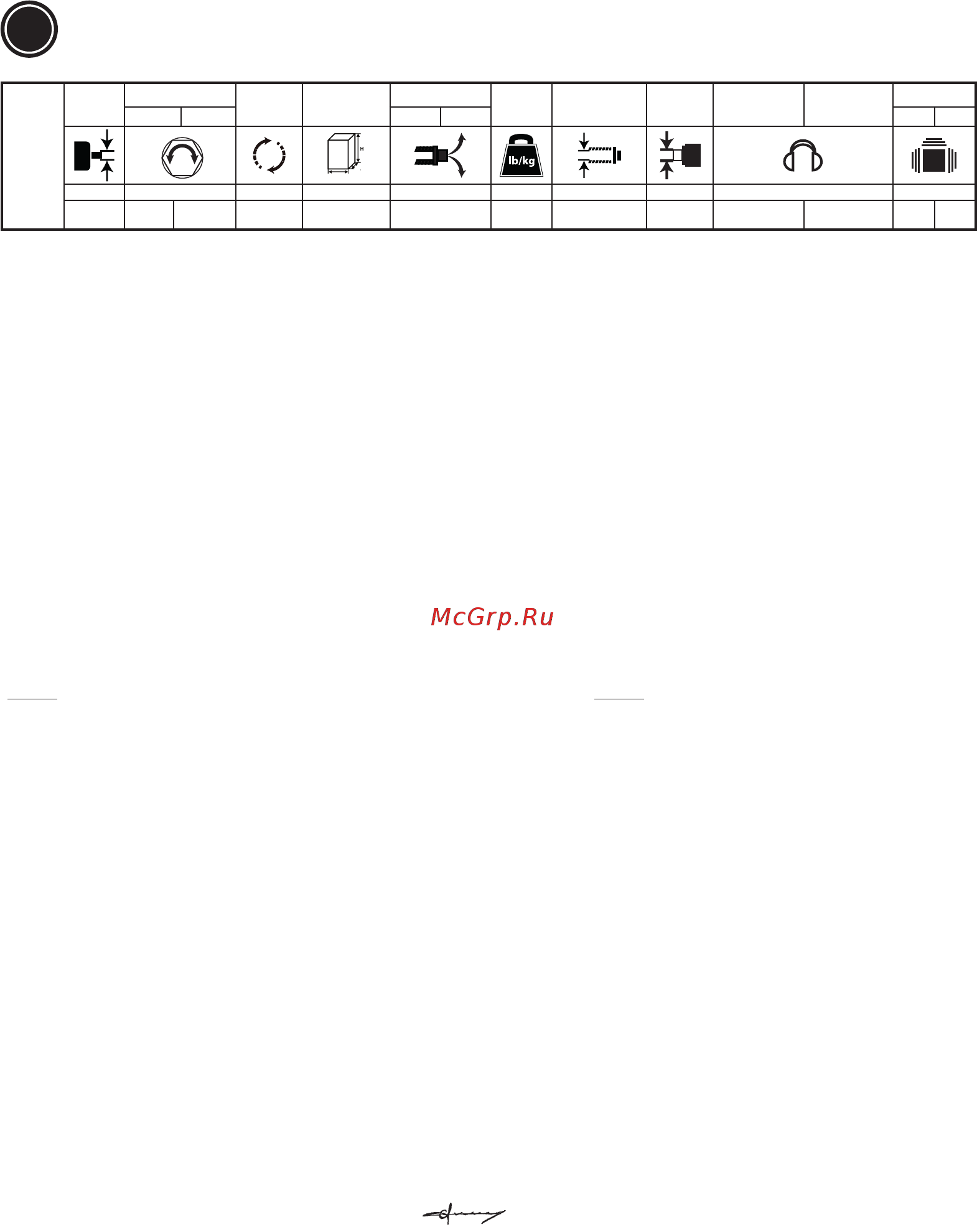

1.技術データ

モデル

ドライブ

トルク

自由速度

寸法

L x W x H

空気消費

重量

ホース内径空気入口

音圧

サウンド出力

振動

作業時最大平均負荷

1 2 3 4 5 6 7 8 9 10

[インチ]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[インチ]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[インチ]

[mm]

[インチ]

[dB(A)] [dB(A)] [m/s²] [m/s²]

最大圧力 6.3 bar (90 psi)

: 振動レベル, k 不確定性 ; L

音圧 dB(A), K

= K

= 3 dB 不確定性.

騒音・振動宣言 (ISO 15744 and ISO 28927-2)

値はすべて本書発行日現在のものです。最新情報については　www.cp.com をご覧ください。

これらの表示数値は、定められた基準を満たした実験室的な試験により得られたもので、同じ基準によりテストされた他のツールの表示値との比較に適して

います。危険性評価への使用には充分ではありません。個々の作業場において測定された数値は、表示されている数値より高くなる可能性があります。実際

のエクスポージャ（暴露）数値および個々のユーザーが経験する悪影響の危険性は独特で、ユーザーの作業方法、ワーク、および作業台のデザインととも

に、エクスポージャ時間やユーザーの体調により異なります。CHICAGO PNEUMATIC TOOLS は、管理の及ばない作業環境における個々のリスク評価で、

実際の暴露を反映する値ではなく、宣言値を使用した結果については責任を負いません。このツールは、適切な管理がなされない場合、振動障害（頚肩腕

症候群）の原因になることがあります。腕の振動の管理に関する EU　の指針については www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_

info_sheet_0111.pdf をご覧ください。傷害を防ぐため、健康調査プログラムから、騒音/振動との関係が考えられる初期症状を確認し、管理手順を変更する

ことをおすすめします。

2. 機種

• 本製品は、木製、金属製、プラスチック製のねじ込みファスナーを取り付け・取り外すように設計されています。他の用途に使用することはできません。

業務・作業専用です。

• 本器を起動するまえに操作説明をよくお読みください。

3. 操作

• 付属品をツールに正しく固定しま

• 図1に示されているように、清潔で乾燥したエアサプライに装置を接続します。

• ツールを起動するには、トリガ (A) を引きます。ツールの速度を上げるには、トリガの圧力を上げます。止めるにはトリガから手を離します。

• 回転を切り替えるには、図 03のようにスイッチ (B) を回します。

• リバーススイッチ (B) は、ドライブスピンドルが完全に停止してから使用してください。ドライブスピンドルが停止する前に速度を変更すると、ツールが

破損することがあ

• 出力を調節するには、図04が示すようにレギュレータ(C)を回します。

4. 潤滑

モータークラッチ

• エアラインルブリケータと SAE #10 オイルを使用します。1分当たり 2 滴に調整します。

エアラインルブリケータを使用できない場合は、エアモーターオイルをインレットに1日1

回追加します。

推奨潤滑剤 : CP Oil PROTECTO-LUBE

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

• CP Pneu-合成クラッチグリース8940158455を使用します:

0,5 oz. (15g).

5. メンテナンスの方法

• すべてのコンポーネントについて、取り扱いと廃棄の安全に関する環境規制を順守してください。

• メンテナンス、修理作業は、オリジナルのスペアパーツを使用して有資格者が行ってください。技術サービスやスペアパーツについてはメーカーまたは最寄

りの販売店にお問い合わせください。

• 不意の動作を避けるため、本器をエネルギーソースから遮断していることを確認してください。

• ツールを毎日使用する場合、3か月ごとに分解して検査します。破損や磨耗のあるパーツは交換します。

• 磨耗しやすいパーツは、パーツリストにアンダーラインを引いて示しています。

• ダウンタイムを最小にするため、次のサービスキットをおすすめします。

Tune-Up Kit : パーツリスト参照

6. 廃棄

• 本器の廃棄は、国の法律に従って行う必要があります。

• 破損、激しい磨耗、不具合等のあるツールは決して操作しないでください。

• 修理はメンテナンス専門スタッフが行ってください。

7. 適合宣言

当社は CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

機種 : インパクトレンチ

製品が : CP6763, CP6773, CP6763-D18D, CP6773-D18D シリアル番号 : 00001-99999

製造元 : Taiwan

下記に関連する加盟国の法律の摺り合わせによる委員会指令の要件に準拠することを宣言します：“機械” 2006/42/EC (17/05/2006)

適応整合規格： EN ISO 11148-6:2012

発行者名称、所属 : Pascal Roussy (R&D Manager)

所在地、発行日 : Saint-Herblain, 20/10/2015

技術ファイルは EU 本部から入手可能。 Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

す。認可されたパーツ以外のものを使用しないでください。認可されていないパーツの使用による破損や不具合は保証または製造責任の対象外です。

原文取扱説明書

日本語 (Japanese)

CP6763, CP6773 CP6763-D18D, CP6773-D18D シリーズ

インパクトレンチ
