Chicago Pneumatic CP7721 [17/32] Cp7711 cp7721 sorozat

Magyar

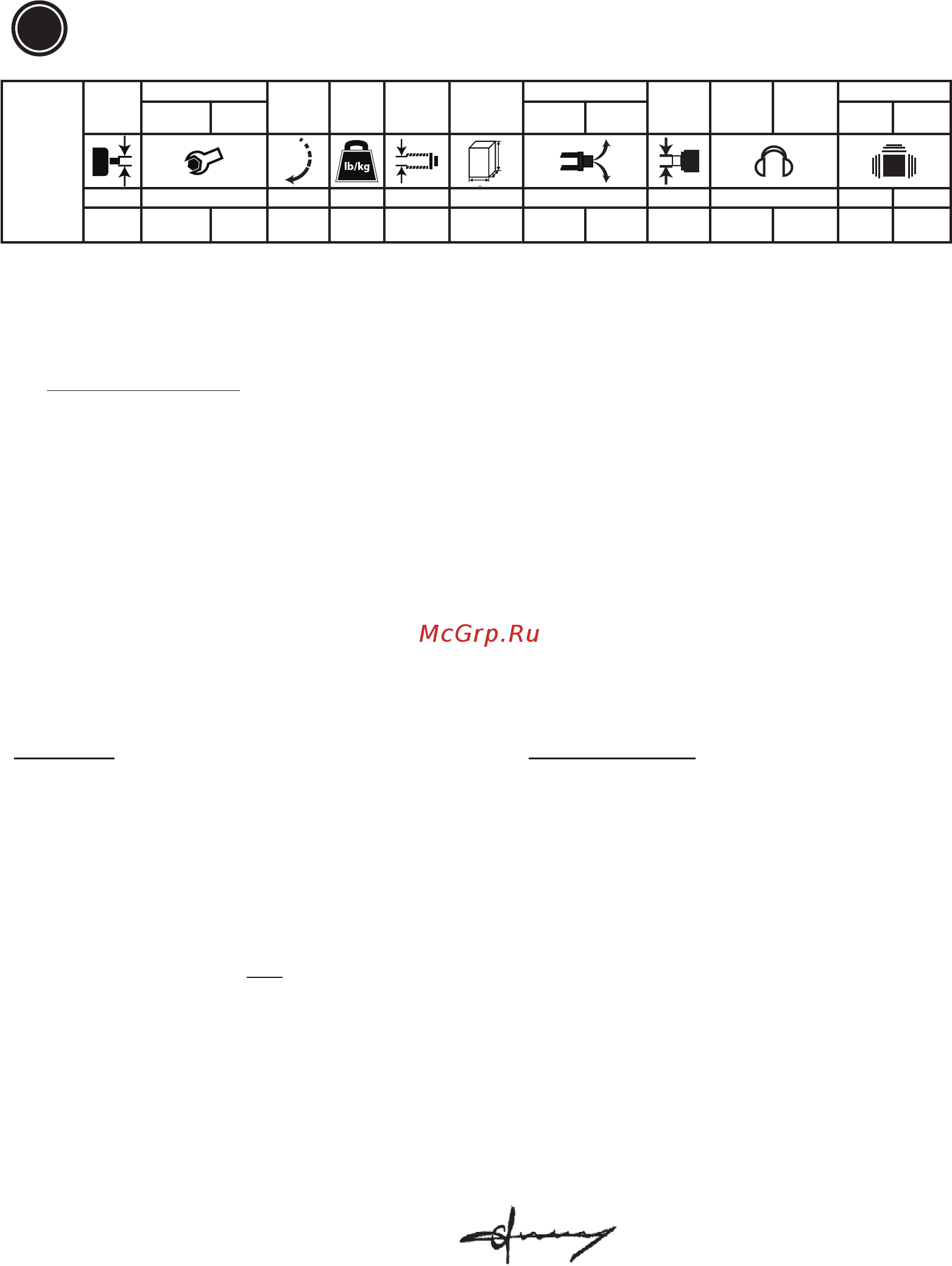

1. Műszaki adatok (lásd 2. ábra)

CP7711, CP7721 Sorozat

Pneumatikus ütvecsavarozó

max. nyomás 6,3 bar (90 psi)

:Vibrációszint, k Bizonytalanság ; L

Hangnyomásszint dB(A), K

= K

= 3 dB bizonytalanság.

Nyilatkozat a zaj- (ISO 15744) és vibrációkibocsátásról (ISO 28927-2)

Az összes feltüntetett érték a jelen kiadvány dátumakor érvényes. A legfrissebb adatokért kérjük, látogassa meg a www.cp.com internetes oldalt.

Ezeket a közölt értékeket laboratóriumi vizsgálatokkal nyerték a megadott szabványokkal összhangban, és alkalmasak más gépek ugyanezen szabványok

szerint meghatározott értékeivel való összehasonlításra. A közölt értékek nem alkalmasak kockázatfelméréshez és az egyes munkahelyeken mért értékek nagy

obbak lehetnek, mint a deklarált értékek. A tényleges behatási értékek és az egyéni felhasználó által elszenvedett károsodás kockázata egyediek és függenek a

felhasználó munkavégzésének módjától, a munkadarabtól és a munkahely kialakításától, valamint a behatás időtartamától és a felhasználó zikai állapotától.

Mi, a CHICAGO PNEUMATIC TOOLS, nem lehetünk felelősek a tényleges behatást tükröző értékek helyett a deklarált értékeknek olyan munkahelyi helyzet

értékelésében történő felhasználásának következményeiért, amelyre nincs ráhatásunk.

Ez a szerszám a kéz és a kar vibrációját okozhatja nem megfelelő használatát esetén. A kézi és kari vibrációkkal foglalkozó EU-útmutató a következő helyen

tölthető le: www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Egészségfelmérési programot ajánlunk az olyan korai tünetek felismerésére, amelyek kapcsolatban állhatnak a zaj vagy vibrációs terheléssel, hogy az eljárá-

sokat módosítani lehessen a helyzet további romlásának megakadályozására.

2. Gép típusa

• Ez a termék menetes kötőelemek fába, fémbe és műanyagba való behajtására és eltávolítására alkalmas. Más felhasználás nem engedélyezett. Csak pro-

fesszionális felhasználásra.

• Figyelmesen olvassa el a termékhez adott biztonsági tájékoztatót!

3. Használat

• Csatlakoztassa a készüléket a 01. ábrán látható módon.

• Megfelelően rögzítse a tartozékokat a szerszámhoz.

• Visszafelé forgatással való működtetéshez fordítsa balra az irányváltó kapcsolót (A). Előrefelé forgatással való működtetéshez fordítsa jobbra az irányváltó

kapcsolót (A).

• A gép beindításához egyszerűen fordítsa el a kapcsolót (A). A gép fordulatszáma a kapcsolóra kifejtett nyomással nő. Engedje fel a kapcsolót a leállításhoz.

• Ez az ütve-csavarbehajtó egy szabályozóval (B) van ellátva, amely lehetővé teszi a kimeneti teljesítmény beállítását. Fordítsa a szabályozógombot az óramu-

tató járásának irányába a maximális teljesítményhez, illetve az óramutató járásával ellentétes irányba a teljesítmény csökkentéséhez.

• Az irányváltó kapcsolót (A) csak akkor használja, ha a meghajtótengely teljesen megállt. Ha a meghajtótengely teljes megállása előtt megváltoztatja a sebes-

séget, azzal károsíthatja a gépet.

4. Kenés

•

A motor kenése

•

A tengelykapcsoló kenése

Egy légvezetékes olajozót használjon SAE #10 olajjal, két (2) csepp per percre

állítva. Ha légvezetékes olajozó nem használható, adagoljon naponta egyszer

pneumatikus motorolajat a bemenetre.

A javasolt kenőanyag a CP Oil PROTECTOR-LUBE:

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

CP Pneu-Lube Synthetic Clutch Grease 8940158455 kenőanyagot

használjon.

5. Karbantartás

• Az összes alkotórész biztonságos kezeléséhez és a későbbiekben hulladékként való ártalmatlanításához kövesse az országban érvényes környe-

zetvédelmi előírásokat.

• 3 havonta szerelje szét és vizsgálja át a gépet, ha a gép minden nap használatban van. Cserélje ki a sérült vagy elhasználódott alkatrészeket.

• A véletlen bekapcsolást elkerülendő mindig ügyeljen arra, hogy a gép le legyen választva az energiaforrásról (sűrített levegő).

• A nagyon kopó alkatrészek alá vannak húzva az alkatrészlistában.

• Az állásidő minimumon tartásához a következő szervizkészletek ajánlottak:

Javítókészlet: lásd az alkatrészlistát

6. Hulladékelhelyezés

• A készülék hulladékként történő elhelyezésekor be kell tartani az illető ország jogszabályait.

• A sérült, nagyon elhasználódott vagy hibásan működő berendezéseket KI KELL VONNI A HASZNÁLATBÓL.

• A berendezés javítását csak szakképzett személy végezheti.

7. Ce megfelelőségi nyilatkozat

Mi, az: a CHICAGO PNEUMATIC Tool Co. 1800 Overview Drive Rock Hill, SC 29730 - USA

Kijelentjük, hogy a termék(ek): Pneumatikus ütvecsavarozó

géptípus(ok): CP7711,CP7721 Sorozatszám: 00001 - 99999

A műszaki leírás az EU-s: Tajvan

Megfelel(nek) a tagországok törvényeiben megfogalmazott, alábbiakban szereplő tanácsi Irányelvek követelményeinek: „Gépek, berendezések“ 2006/42/EC (17/05/2006)

alkalmazható harmonizált szabvány(ok): EN ISO 11148-6:2012

Kibocsátó neve és adatai: Pascal Roussy (K + F igazgatója)

Hely, dátum: Saint-Herblain, 15/03/2015.

A műszaki leírás az EU-s. Pascal Roussy K + F igazgatója， CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - Franciaország

Eredeti utasítások

Minden jog fenntartva. A tartalom vagy annak egy részének illetéktelen felhasználása vagy másolása tilos. Ez különösen vonatkozik védjegyekre, mintaoltalomra, cikkszámokra és rajzokra.

Csak jóváhagyott alkatrészeket használjon! A jóváhagyott alkatrészek használatából eredő sérülésekre vagy üzemzavarokra nem vonatkozik a Garancia vagy a Termékszavatosság.

Modell

Hajtás

Nyomaték

Fordulat-

szám

Tömeg

Tömlő belső

átm.

Méretek

(H x SZ x M)

Levegő-szükséglet

Levegőbe-

menet

Hangnyo-

más

Hangteljes-

ítmény

Vibráció

Üzemi Max.

Átlagos Terhelésnél

ahd k

1 2 3 4 5 6 7 8 9 10 11

[hüvelyk]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[lb]

[kg]

[hüvelyk]

[mm]

[hüvelyk]

[mm]

[SCFM]

[Nl/s]

[SCFM]

[Nl/s]

[hüvelyk] [dB(A)] [dB(A)] [m/s²] [m/s²]
