1. Données techniques (voir Fig. 2.)

Série CP7711, CP7721

Clé à choc Pneumatique

pression maximale 6,3 bar (90 psi)

: Niveau de vibration, k Incertitude ; L

Niveau de pression sonore dB(A), K

= K

= 3 dB Incertitude.

Déclaration de niveau sonore (ISO 15744) et émissions de vibrations (ISO 28927-2)

Toutes les valeurs sont justes à la date de cette publication. Pour obtenir les dernières informations, veuillez consulter www.cp.com.

Les valeurs indiquées ont été mesurées lors de tests en laboratoire, dans le respect des standards indiqués et elles correspondent aux valeurs déclarées des

autres outils testés selon les mêmes standards. Ces valeurs indiquées ne conviennent pas à l‘évaluation de risque et il est possible que les valeurs mesurées

dans les lieux de travail individuels soient plus élevées. Les valeurs d‘exposition réelles et les risques encourus par les utilisateurs individuels sont uniques et

dépendant de la manière avec laquelle l‘utilisateur travaille, de la pièce de fabrication et de la conception du banc de travail, ainsi que du temps d‘exposition et

de la condition physique de l‘utilisateur.

Nous, CHICAGO PNEUMATIC TOOLS, ne pouvons pas être tenus responsables des conséquences de l‘utilisation de valeurs déclarées, plutôt que les

valeurs reétant l‘exposition effective, dans une évaluation des risques individuelle sur le lieu de travail pour lequel nous n‘avons aucun contrôle.

Cet outil peut provoquer un syndrome de vibrations sur les mains s‘il n‘est pas gérer de manière adéquate. Un guide de l‘UE pour gérer les vibrations sur les

mains se trouve sur www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Nous recommandons un programme de surveillance sanitaire pour détecter les symptômes précoces pouvant être liés à l‘exposition au bruit ou aux vibra-

tions, pour que la procédure de gestion puisse être modiée an d‘empêcher les inrmités.

2. Type de machine

• Ce produit est conçu pour installer et retirer les attaches filetées dans le bois, le métal et le plastique. Aucune autre utilisation n‘est autorisée. Uniquement

destiné à un usage professionnel.

• Veuillez donc lire attentivement les informations de sécurité !

3. Implémentation et opération

• Connectez l‘appareil comme le montre la Fig. 01.

• Installez correctement les accessoires à l‘outil.

• Pour fonctionner en rotation inverse, tourner le commutateur (A) vers la gauche. Pour fonctionner en rotation vers l’avant, tourner le commutateur (A) vers la

droite.

• Pour démarrer la machine, appuyez simplement sur le commutateur (A). La vitesse de la machine augmente en augmentant la pression sur le commutateur.

Relâchez le commutateur pour arrêter.

• Cette clé à chocs est équipé d’un régulateur (B) pour permettre un réglage de puissance de sortie. Tournez le régulateur dans le sens horaire pour une

puissance maximale, dans le sens antihoraire pour réduire la puissance.

• Inverser le commutateur (A) seulement quand la broche d’entraînement est à l’arrêt complet. Changer la vitesse avant que l‘arbre d‘entrainement se soit

arrêté peut endommager la machine.

4. Lubrication

•

Lubrication du moteur

•

Lubrication de l‘embrayage

Utilisez un système de lubrification de ligne pneumatique avec de l’huile SAE #10,

ajustez pour deux (2) gouttes par minute. Si un dispositif de lubrification en ligne

pneumatique ne peut pas être utilisé, ajoutez de l’huile pour moteur pneumatique

une fois par jour.

Lubriant recommandé CP Oil Protecto-Lube:

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046

- 1gal (3.8l) P/N: P089507

Utilisez la graisse à embrayage synthétique CP Pneu-Lube

8940158455.

5. Entretien

• Suivez les réglementations environnementales locales pour la manipulation et l‘élimination de tous les composants en toute sécurité.

• Démontez et inspectez l‘outil tous les 3 mois s‘il est utilisé quotidiennement. Remplacez les pièces endommagées ou usées.

• Assurez-vous toujours que la machine est déconnectée de sa source d‘énergie (air comprimé) pour éviter les fonctionnements accidentels.

• Les pièces à usure importante sont soulignées dans la liste des pièces.

• Pour minimiser les temps morts, les kits d‘entretien suivants sont recommandés :

Kit de maintenance : voir la liste des pièces

6. Élimination

• L‘élimination de cet équipement doit suivre la législation du pays respectif.

• Tous les appareils endommagés ou qui ne fonctionnent pas correctement DOIVENT ÊTRE MIS HORS SERVICE.

• Les réparations doivent uniquement être effectuées par le personnel de maintenance.

7. Declaration de conformité CE

Nous: CHICAGO PNEUMATIC Tool Co. 1800 Overview Drive Rock Hill, SC 29730 - USA

Déclarons que les produits : Clé à choc Pneumatique

type(s) : CP7711,CP7721 Numéro de série : de 00001 à 99999

Origine du produit : Taiwan

est (sont) en conformité avec les exigences de la Directive du conseil, concernant les législations des états membres relatives aux “machines” 2006/42/EC (17/05/2006)

Norme(s) harmonisée(s) applicable(s) : EN ISO 11148-6:2012

Nom et fonction de l‘émetteur : Pascal Roussy ( Directeur R&D)

Lieu, date : Saint-Herblain, 15/03/2015

Dossier technique disponible auprès du siège social. Pascal Roussy Directeur R&Dl CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Instructions originales

commerce, dénominations de modéle, numéros de piéce et plans. N’utiliser que des piéces autorisées. Aucun dégât ou défaut de fonctionnement résultant de l’utilisation de piéces non

autorisées n’est couvert par la Garantie ou la Responsabilité de produits.

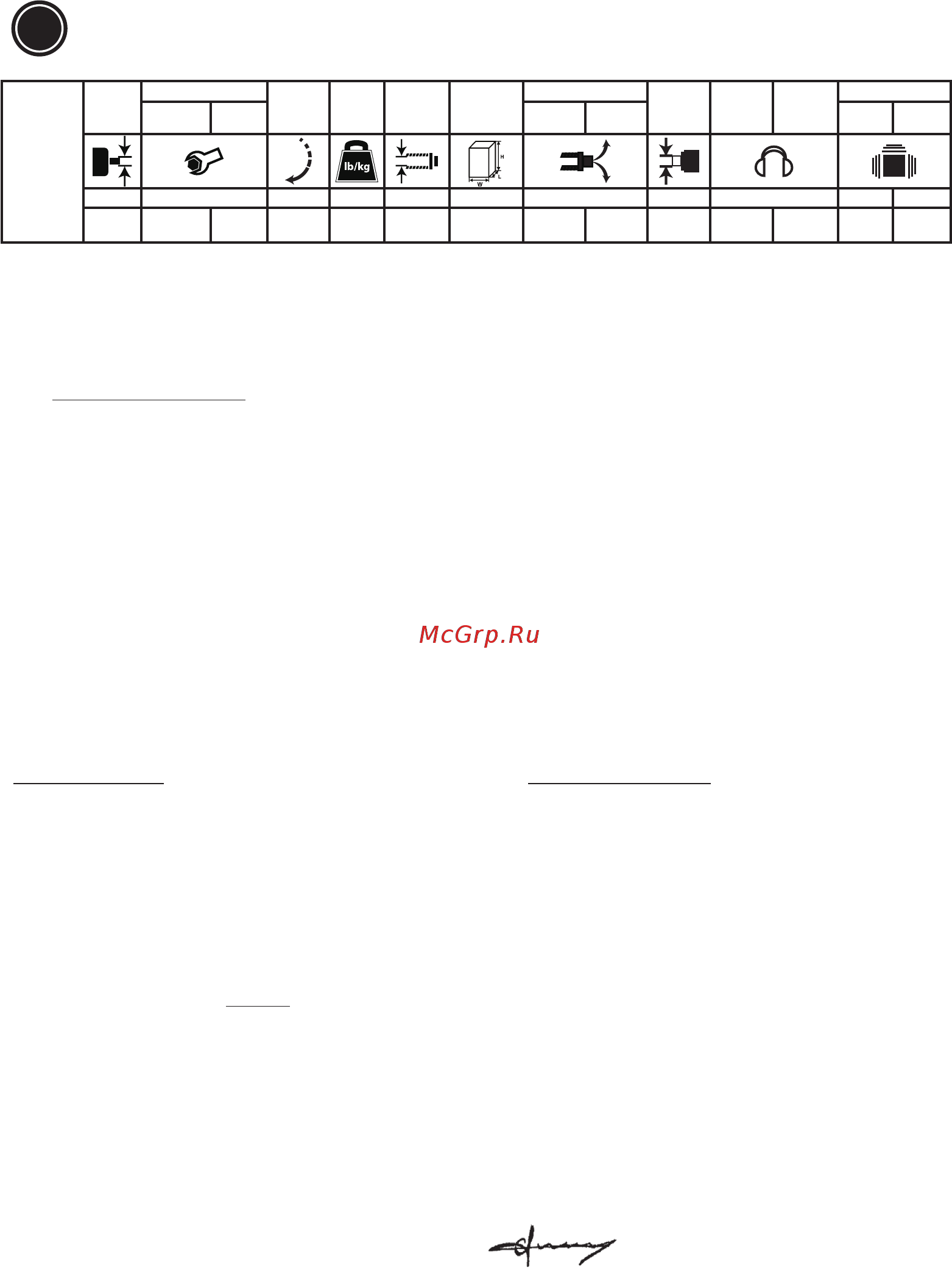

Modèle

Entraine-

ment

Couple

Vitesse Poids

Dia. interne

de tuyau

Dimension

L x W x H

Consommation d’air

Entrée

d’air

Pression

sonore

Pression

sonore

Vibrations

En fonction-

nement

Max

Moyen

Sous charge

ahd k

1 2 3 4 5 6 7 8 9 10 11

[pouce]

[ft.lbs]

[Nm]

[ft.lbs]

[Nm]

[min-1]

[lb]

[kg]

[pouce]

[mm]

[pouce]

[mm]

[SCFM]

[Nl/s]

[SCFM]

[Nl/s]

[pouce] [dB(A)] [dB(A)] [m/s²] [m/s²]
