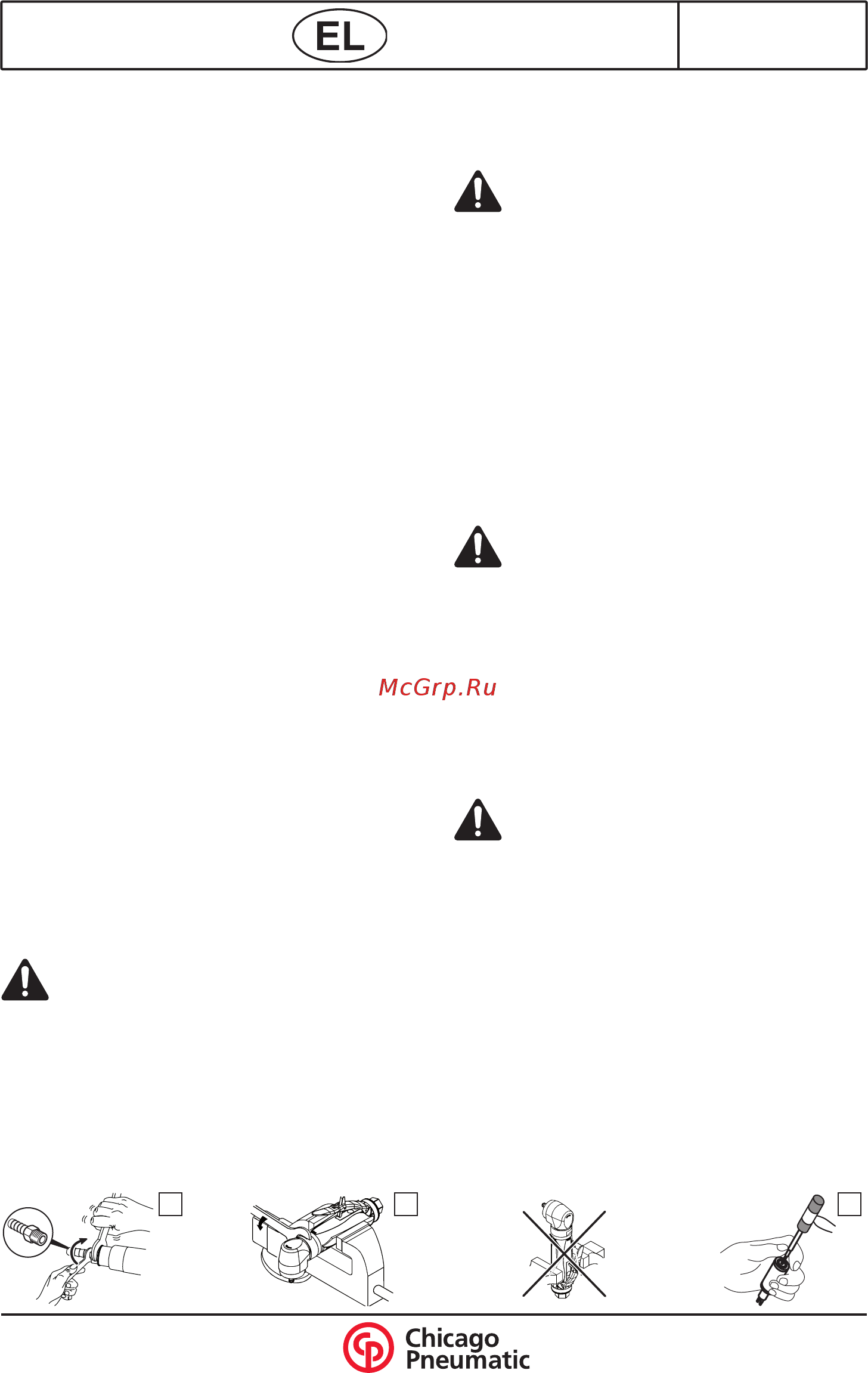

07/2010 27 / 36
2050541913
Issue no: 01
Series: C
Δήλωση θορύβου & κραδασμών
(Βλέπε σελίδα 36).
Όλες οι τιμές είναι σύγχρονες της ημερομηνίας
της παρούσας έκδοσης. Για τις πιο πρόσφατες
πληροφορίες, παρακαλούμε επισκεφτείτε το
διαδικτυακό τόπο www.cp.com.
Αυτές οι δηλούμενες τιμές λήφθηκαν από δοκιμές
εργαστηριακού τύπου σε συμμόρφωση με τα
πρότυπα που δηλώθηκαν και δεν είναι επαρκείς
για χρήση σε αξιολογήσεις κινδύνου. Οι τιμές που
μετρήθηκαν σε ανεξάρτητους χώρους εργασίας
μπορεί να είναι υψηλότερες από τις τιμές που
έχον δηλωθεί. Η πραγματικές τιμές έκθεσης και
ο κίνδυνος τραυματισμού ατομικού χρήστη είναι
μοναδικές και εξαρτώνται από τον τρόπο με
τον οποίο εργάζεται ο χρήστης, από το τεμάχιο
εργασίας και το σχέδιο του σταθμού εργασίας,
όπως και από το χρόνο έκθεσης και τη φυσική
κατάσταση του χρήστη.
Εμείς, η εταιρία Chicago Pneumatic, δεν
φέρουμε νομική ευθύνη για τις συνέπειες από
τη χρήση των δηλωμένων τιμών, αντί των τιμών
που αντανακλούν την πραγματική έκθεση, σε
μια ανεξάρτητη αξιολόγηση κινδύνου σε μια
κατάσταση εργασιακού κινδύνου της οποίας δεν
έχουμε τον έλεγχο. Αυτό το εργαλείο μπορεί να
προκαλέσει σύνδρομο δόνησης χεριού-βραχίονα,
σε περίπτωση ανεπαρκούς διαχείρισης της
χρήσης του. Ένα κείμενο οδηγιών της ΕΕ σχετικά
με τη διαχείριση της δόνησης χεριού- βραχίονα
μπορείτε να βρείτε στη διεύθυνση
http://www.
pneurop.eu/uploads/documents/pdf/PN3-02-
NV_Declaration_info_sheet_0111.pdf
Συνιστούμε την τήρηση προγράμματος ιατρικής
παρακολούθησης, για να αναγνωρίζονται
τυχόν αρχικά συμπτώματα που ενδέχεται να
σχετίζονται με την έκθεση σε δονήσεις, έτσι ώστε
να είναι δυνατή η τροποποίηση των διαδικασιών
διαχείρισης και να αποτρέπεται η πρόκληση
μελλοντικών σωματικών βλαβών.
ΟΔΗΓΙΕΣ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ
ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
Αποσυνδέστε το μηχάνημα από το
κύκλωμα πεπιεσμένου αέρα. Αφαιρέστε
τα εξαρτήματα.
Αποσυναρμολόγηση της φτερωτής (βλέπε
σχήμα 2) :
● Κρατήστε το κέλυφος (11) με το ένα χέρι και
αφαιρέστε ολόκληρη τη φτερωτή τραβώντας
το γρανάζι (31) ή το δίχαλο ζεύξης (22).
● Βάλτε ένα επίπεδο κλειδί στις πεπλατυσμένες
επιφάνειες του γραναζιού (31) ή του δίχαλου
ζεύξης (22) και κατόπιν ξεβιδώστε τον
ρυθμιστή (13).
Μην επεμβαίνετε στο ρυθμιστή, γιατί
αποτελεί αδιάσπαστο σύνολο.
Αποσυναρμολόγηση της φτερωτής (βλέπε
σχήμα 3).
● Σφιξτε ελαφρως τον ροτορα σε μια μεγγενη
με σιαγωνες απο μολυβδο, και κατόπιν
ξεβιδώστε το γρανάζι (31) ή το δίχαλο ζεύξης
(22).
● Με ένα ξύλινο σφυρί χτυπήστε ελαφρά τα
άκρα του ρότορα (18) για να αφαιρέσετε τα
ρουλεμάν (14-21).
Συναρμολόγηση της φτερωτής :
● Προβείτε στην ίδια διαδικασία με αυτή της
αποσυναρμολόγησης με αντίθετη σειρά.
Προσοχή στη φορά συναρμολόγησης
των πτερυγίων.
● Ρίξτε μία σταγόνα κόλλας "Loctite 222" στο
σπείρωμα του ρυθμιστή (13) πριν να τον
σφίξετε με ροπή 1,4 N.m.
● Προσέξτε τη φορά συναρμολόγησης του
κυλίνδρου και συνδέστε σωστά τους πίρους
της πίσω παρειάς (15) στην εισαγωγή του
κυλίνδρου (16).
Συναρμολόγηση ολόκληρου του άξονα
εξόδου :
Προσοχή στη φορά τοποθέτησης του
παξιμαδιού (32), με το κυλινδρικό σημάδι
από την πλευρά του γραναζιού.
● Ρίξτε μία σταγόνα κόλλας "Loctite 243" στο
σπείρωμα του παξιμαδιού (32) και σφίξτε το
πάνω στον άξονα (34, 41 ή 42) με ροπή 5
N.m.
● Πριν τη συναρμολόγηση ολόκληρου του
άξονα εξόδου στο γωνιακό κέλυφος (30),
περάστε το γρανάζι με γράσο (Ποσότητα : 1
γραμμάριο).
