www.wirbel.ru
13
8. Каскадное подключение АЭК
Контроллер ведущего АЭК предусматривает возможность управления до 5 ведомых
электрокотлов (ЭК-5К) данной серии, подключенными в каскад.
Каскадный метод подключения применяется для отопления больших площадей (до 5000 кв.м) и
имеет ряд преимуществ по сравнению с работой одной силовой установки большой мощности:
• увеличиваетсянадёжностьотопительнойсистемызасчётвозможностисамостоятельной
работыкаждогоЭКкаскадасамостоятельно;
• уменьшаютсясеченияподводящихпроводовэлектропроводкиидиаметрыподводящихтрубв
системеотопления;
• упрощаетсямонтажсистемыотоплениявцелом.

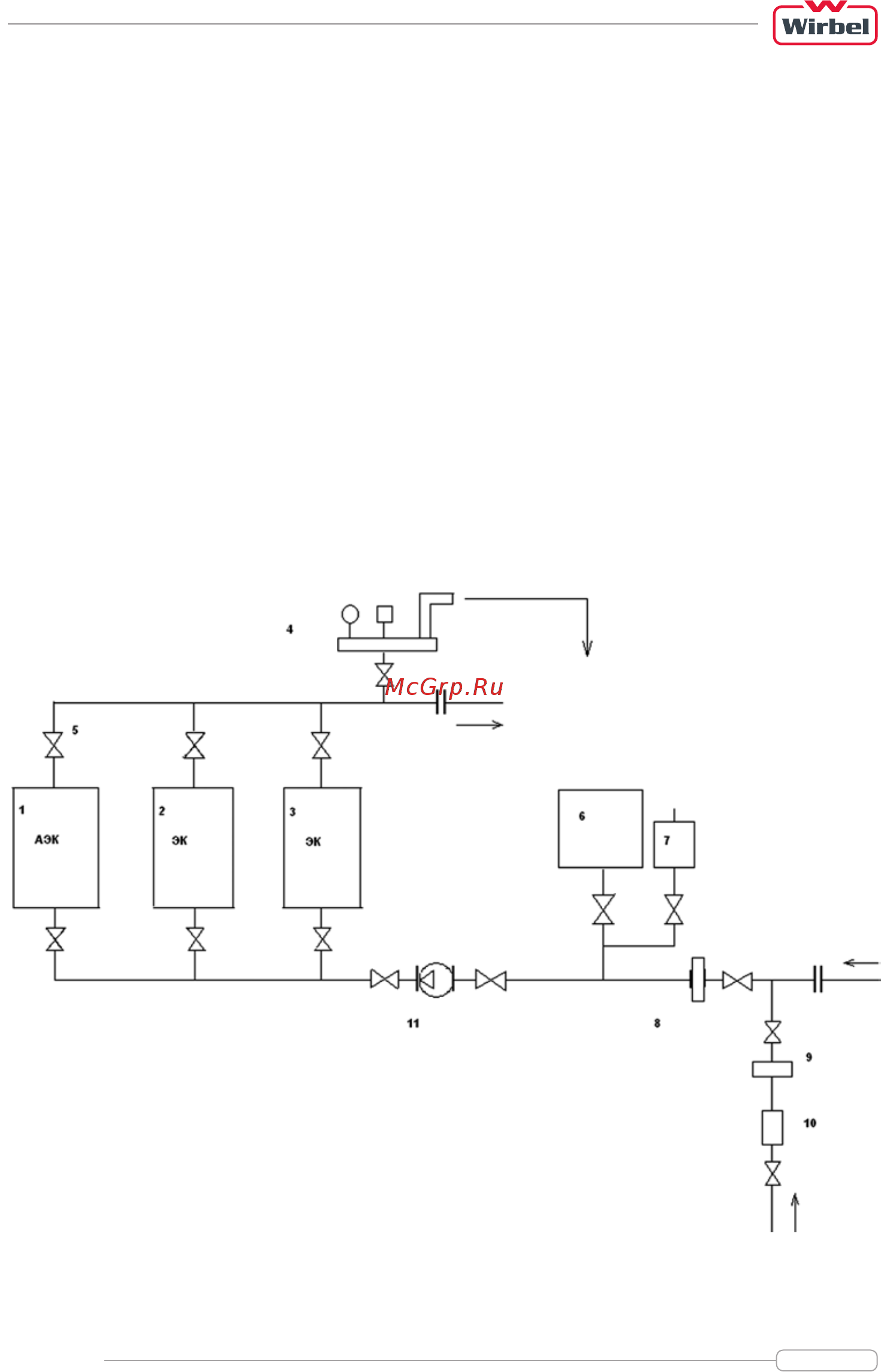

Рекомендуемая схема подключения электрокотлов каскадом приведена на рис.4.
Установка и порядок подключения ЭК-5К производится в соответствии с разделом «Установка и
порядок подключения АЭК».
Подключение управляющего витой парой между платами контроллера АЭК должно выполняться
лицами, ознакомленными с устройством и схемой работы АЭК и имеющих допуск по
электробезопасности.
Схема подключения и подробное описание этой операции входят в комплект поставки (рис.4)
Рис.4.
1 АЭК (ведущий котёл)
2 ЭК (ведомый котёл)
3 ЭК (ведомый котёл)
4 Группа безопасности
5 Шаровые краны
6 Расширительный бак
7 Воздухосборник
8 Фильтр очистки воды
9 Редуктор давления
10 Обратный клапан
11 Насос
