Автоматический электронагревательный котёл Wirbel ELM

Настройка GSM модуля

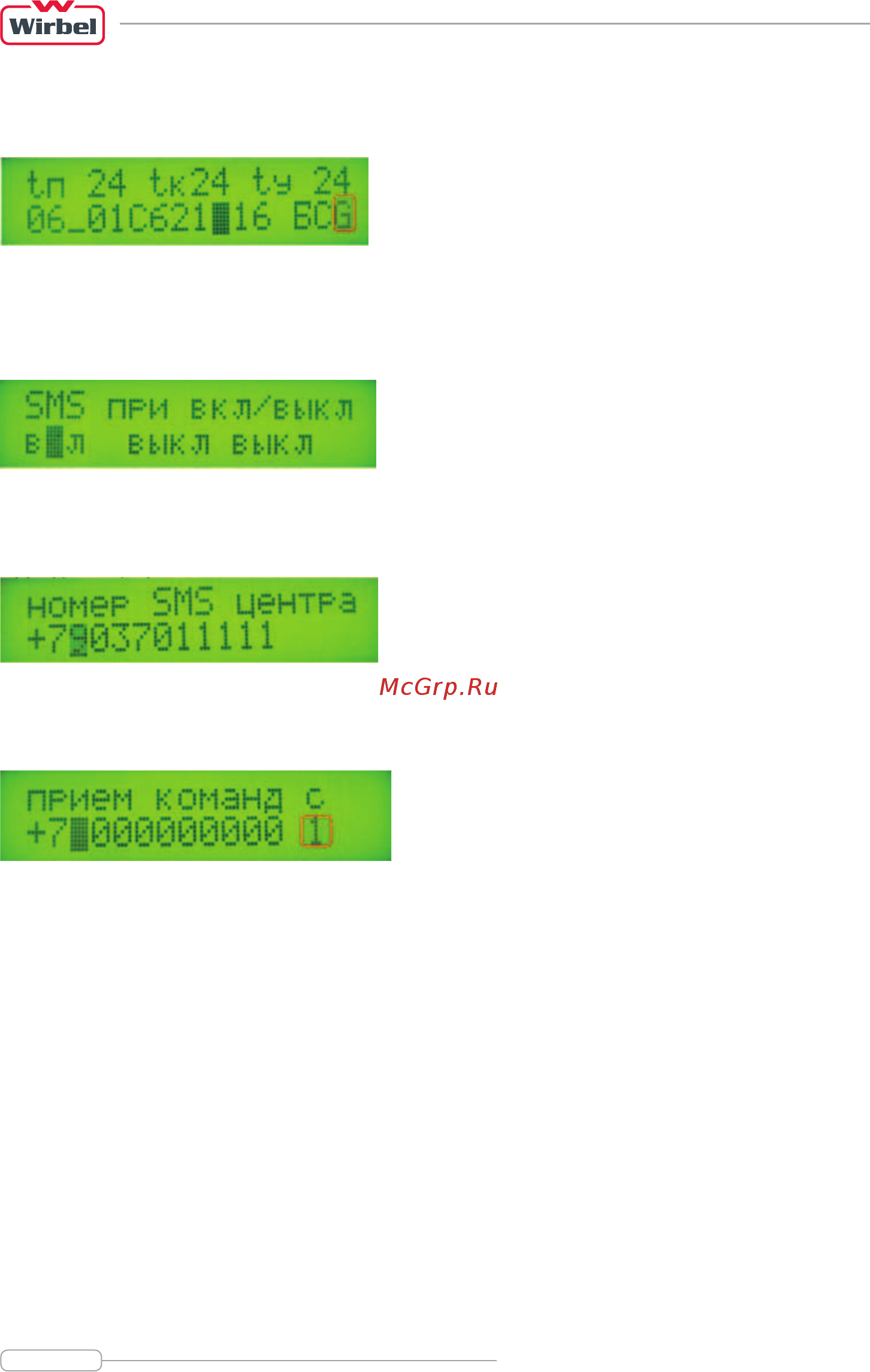

После регистрации модема в сети сотовой связи, в правом нижнем углу экрана появится символ

«G» и станет доступен пункт основного меню «4 настройки GSM».

Подпункты:

• 4/1контроль–выборсобытийпокоторымбудетвысылатьсясмс.Пунктпозволяетвключить

отправку смс по следующим событиям: включение/отключения питания котла, срабатывание

пожарной и охранной сигнализаций.Пример: смс при вкл/выкл питания отсылаются, при

срабатывании сигнализаций – нет.

• 4/2SMSцентр–ручнойвводномерасмсцентра.Еслионнеизвестен,егоможносчитатьс

сим-карты. Для этого: выставить номер смс центра «+70000000000», сохранить, выключить

электрокотёл, снять крышку котла и отключить аккумулятор на 1 минуту. Подключить

аккумулятор, установить крышку и включить электрокотёл.

• 4/3номера–установканомеровабонентов,откоторыхбудутприниматьсякоманды

Если цифра после «+7» равна нулю, то номер не используется. Можно установить до трех

номеров (три слота – номер слота выделен). Отчеты высылаются на номер запросившего,

сообщения об аварии на все используемые номера.

Команды (набираются в тексте смс и отправляются на телефонный номер котла):

• Выкл–выключениекотла(есликотелвключен,тоаналогнажатиякнопки«работа»,если

котел выключен – никаких действий)

• Вкл–включениекотла(есликотелвыключен,тоаналогнажатиякнопки«работа»,есликотел

включен – никаких действий)

• ?–запроссостояниекотла

Следующие команды включат котел, если он был выключен:

• К30–установкавпостоянномрежиме,климат-контроль(К)температуры30ºС(30)

• Б60–установкавпостоянномрежиме,бойлер(Б)температуры60ºС(60)

В ответ на приведенные команды высылается отчет:

«ОптимаВкл;СуточБ50;tп25tк49tу-10;А226В003С001;»,содержащий:слово«Оптима»

модели, включен или выключен, установленный режим и температуру, показания термодатчиков

(помещения, теплоносителя и улицы), напряжение сети.

Ответ высылается на номер отправителя команды.

Смс об аварийной ситуации:

Если в пункте «4/1 контроль» для события выбрано «вкл», то по этому событию высылается смс на

все прописанные номера.
