www.wirbel.ru
13

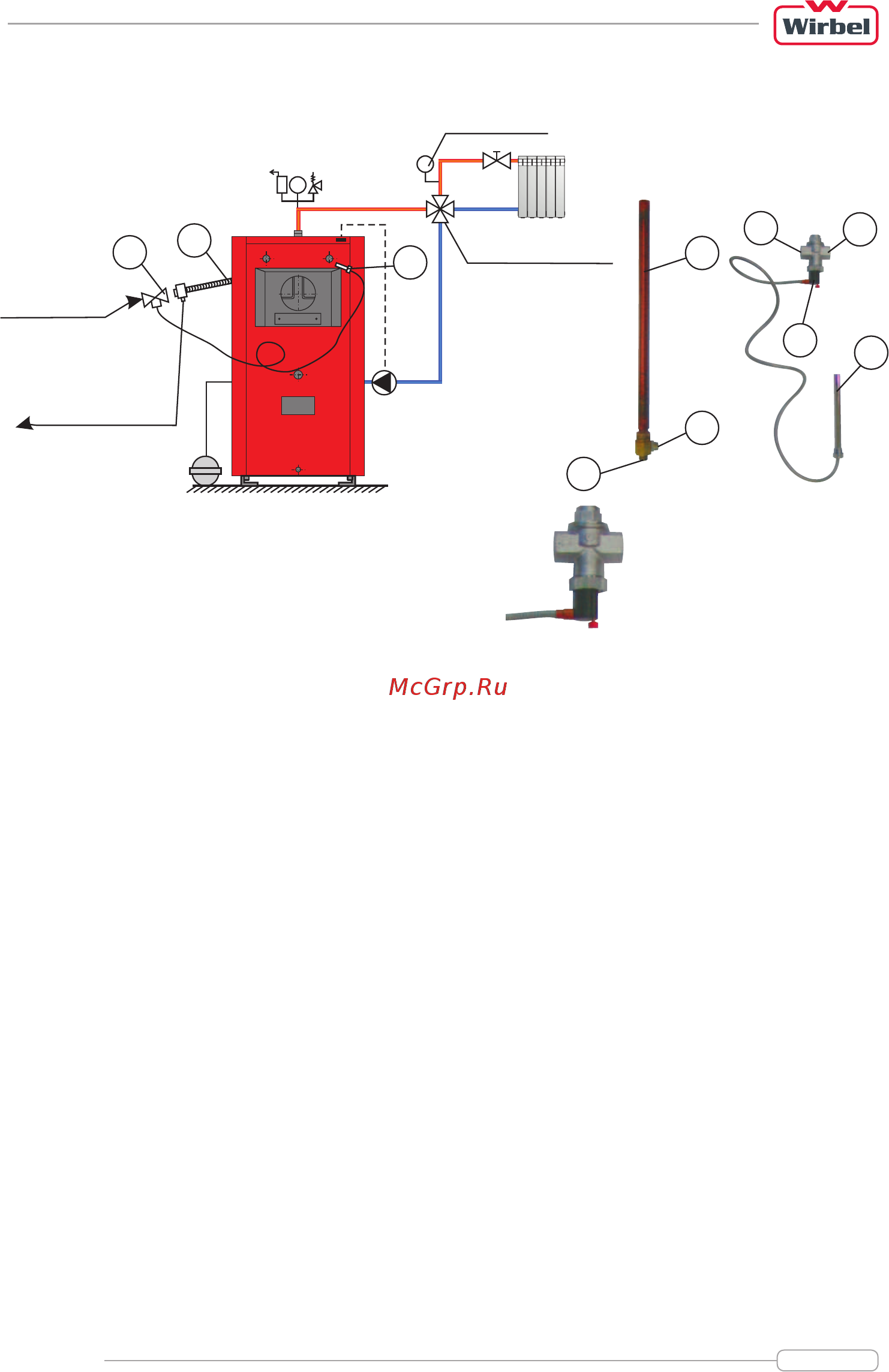

Рис.7. Схема монтажа термозащиты котла ЕСО СК 20-50 кВт в закрытую систему отопления
bar
из дома
трубопровод,
соединенный с
городским
трубопроводом
в канализацию
1
7
6
3
2
4
2
3
4-ходовой
смесительный
клапан
1
*
T
Термометр
5
* Положение термического клапана после монтажа:
(головкой клапана вниз)
5.2. Подключение котла ЕСО СК 20-50 кВт в открытую систему отопления
На рис.8 изображена принципиальная схема подключения котла ЕСО СК 20-50 кВт в открытую
систему отопления. Для работы открытой системы отопления необходимо установить открытый
расширительный бак выше уровня самого высокого радиатора. Если расширительный бак
устанавливается в комнате без отопления, то его необходимо изолировать. Циркуляционный
насос можно установить как на трубопроводе подачи, так и на обратном трубопроводе котла.
Циркуляционный насос необходимо установить:
• при работе на твердом, жидком топливе или газе – посредством штекера на задней стенке котла
к термостату насоса, установленному на заводе-изготовителе (термостат установлен на 68°C)
• при работе на пеллетах – посредством регулировки пульта управления CPREG, который входит
в состав комплекта Pellet-set, необходимого для использования пеллет.
