www.wirbel.ru
23
9.3. Работа на жидком топливе или газе.
Минимум один раз в год необходимо котел полностью почистить и провести контроль работы
горелки сервисной службой. Очистка регистра дымоходного канала производится через верхнюю
дверь (рис.16), для чего необходимо удалить верхнюю подвижную заслонку (1), расположенную
между средним регистром и верхней частью двери (Рис.16), и вынуть турбуляторы из дымовых
труб (рис.17). Перед запуском, турбуляторы и заслонку (1) вернуть на место.
10. Установка турбуляторов
При работе на пеллетах и жидком топливе/газе необходимо установить турбуляторы в дымовых
трубах. Для установки турбуляторов нужно открыть верхнюю дверь котла и вынуть верхнюю
заслонку (1) (Рис.16). Затем вставьте турбуляторы в дымовую трубу и подтолкните их до
ограничителя (рис.17). После чего верхнюю заслонку поставить на свое место.

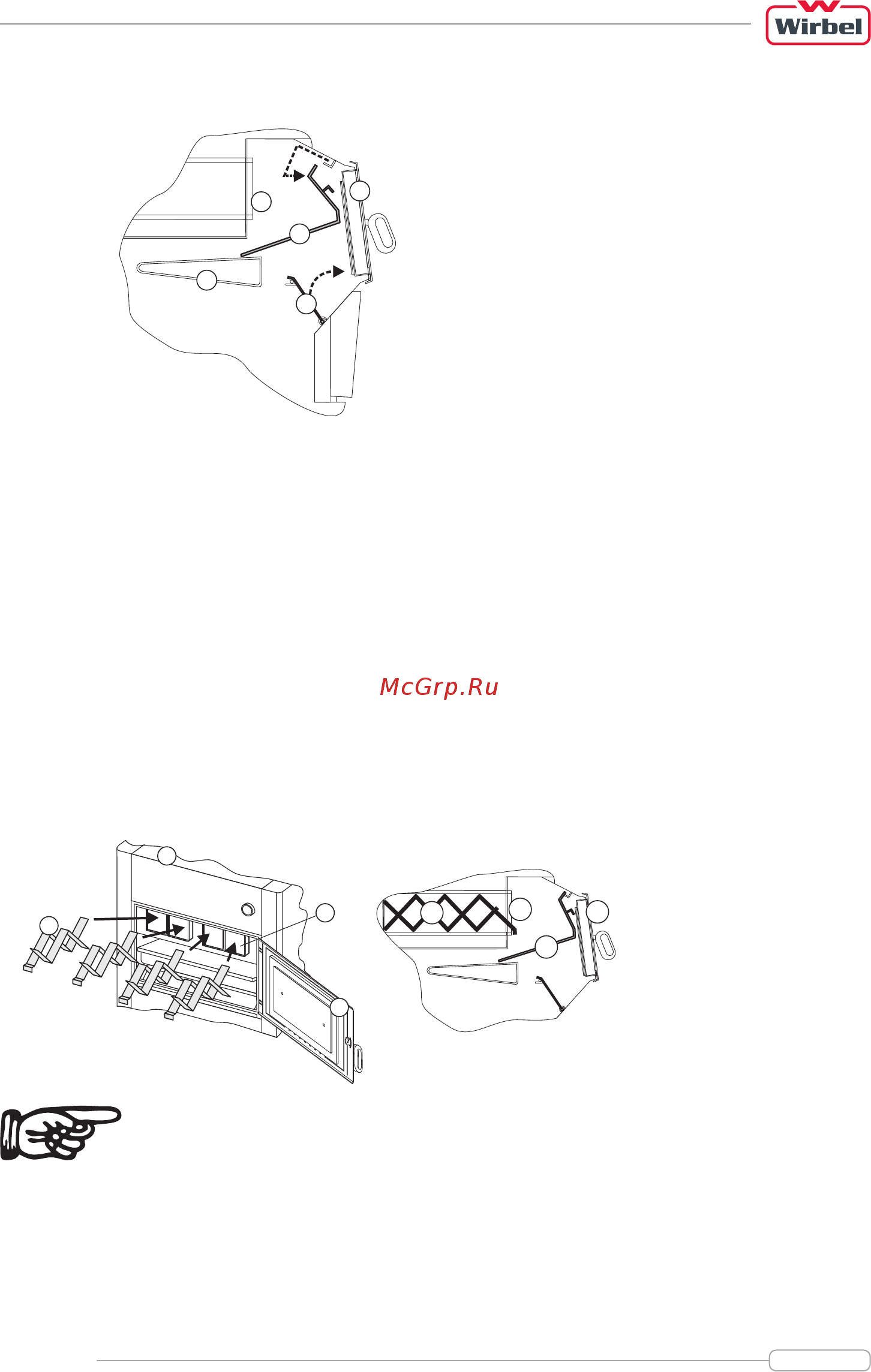

Рис.16. Снятие подвижных заслонок из камеры сгорания
Рис.17. Установка турбулятора
2
3
1
4
5
1 Верхняя заслонка
2 Нижняя заслонка
3 Верхняя дверца котла
4 Средний регистр
5 Дымоходные трубы
1 Котел ECO-CK
2 Верхняя дверца котла
3 Труба теплообменника
4 Турбулятор
5 Верхняя заслонка
Внимание!
При топке твердым топливом турбуляторы необходимо удалить из дымохода!
1
2
3
4
3
2
4
5
