Wirbel TOBY 12 B [12/24] Вариант 2

Стальные пеллетные котлы TOBY 12 B, TOBY 12 H

Перечень необходимого оборудования, которое должно быть смонтировано в системе:

1. Автоматический воздухоотводчик 3. Расширительный бак 5. Насос циркуляционный

2. Предохранительный клапан 4. Запорная арматура

Воздухоотделитель должен быть установлен в самой высокой точке системы и выше выхода

котла. Для удаления воздуха из системы он должен быть оснащен клапаном, который открыт при

заполнении системы. Когда система заполнена, то клапан закрывается.

Расширительный бак должен устанавливаться в непосредственной близости от котла и

обязательно на горизонтальном участке трубопровода для равномерного распределения

давления. Объем расширительного бака определяется в зависимости от объема теплоносителя в

системе или, примерно, из соотношения 1л на 1кВт.

5.1.2 Вариант №2.

Котел установлен ниже, чем система отопления.

Перечень необходимого оборудования, которое должно быть смонтировано в системе:

1. Автоматический воздухоотводчик 3. Расширительный бак 5. Насос циркуляционный

2. Предохранительный клапан 4. Запорная арматура

Особенности комплектации закрытой системы

В случае системы отопления с принудительной циркуляцией (закрытой) обязательна установка

группы безопасности в составе предохранительного клапана давления на 2,5 бар, манометра

и автоматического воздухоотводчика и расширительного бака. Между группой безопасности и

котлом запрещается установка запорного крана, равным образом это относится к подключению

расширительного бака.

котел

расширительный бак

закрытого типа

предохранительный

клапан

циркуляционный

насос

шаровый

кран

шаровый

кран

автоматический

воздухоотводчик

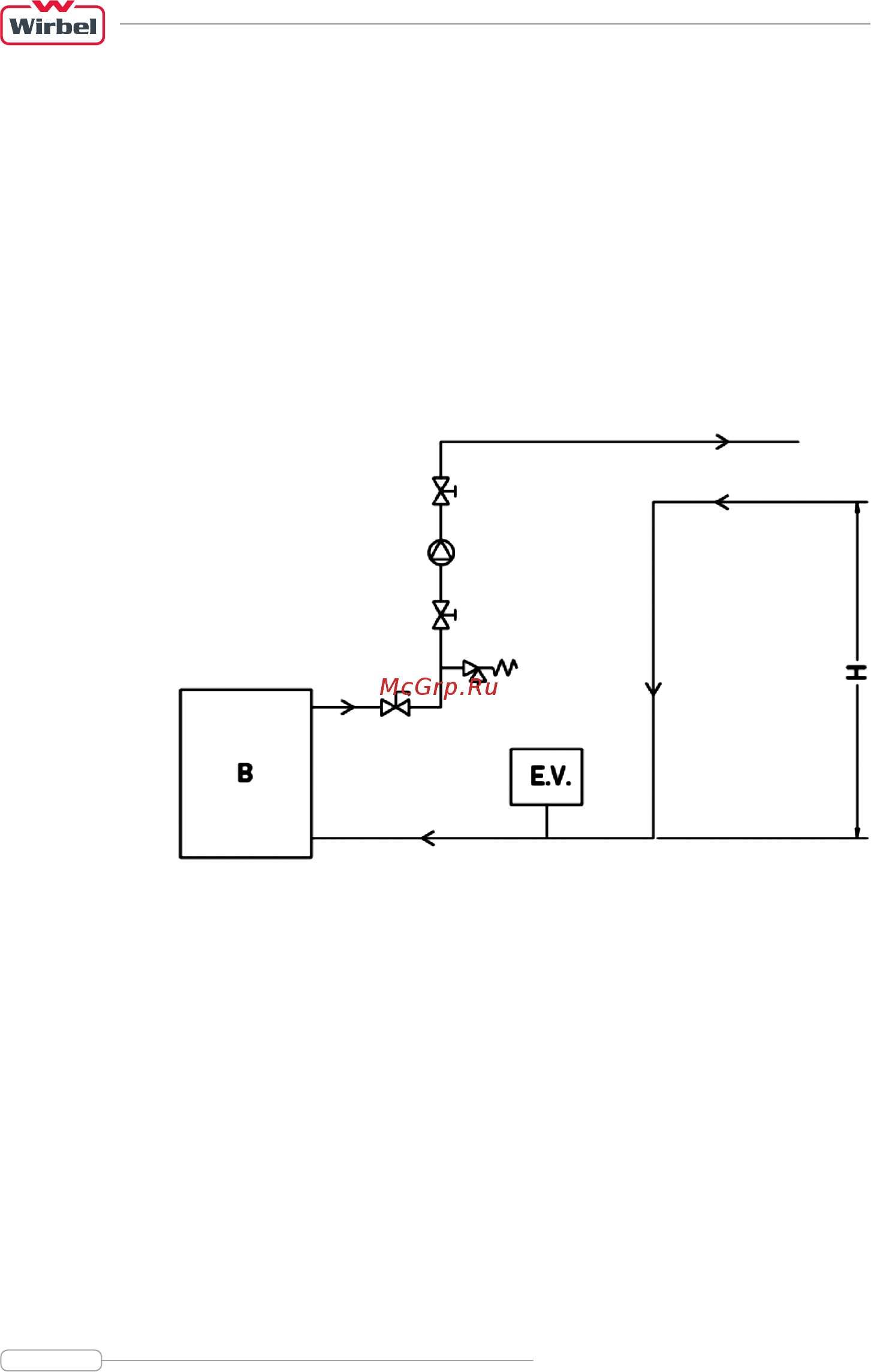

Рис.6. Принципиальная гидравлическая

схема подключения котла в закрытой

системе отопления, в случае, если котел

установлен ниже, чем система отопления
