www.wirbel.ru
15

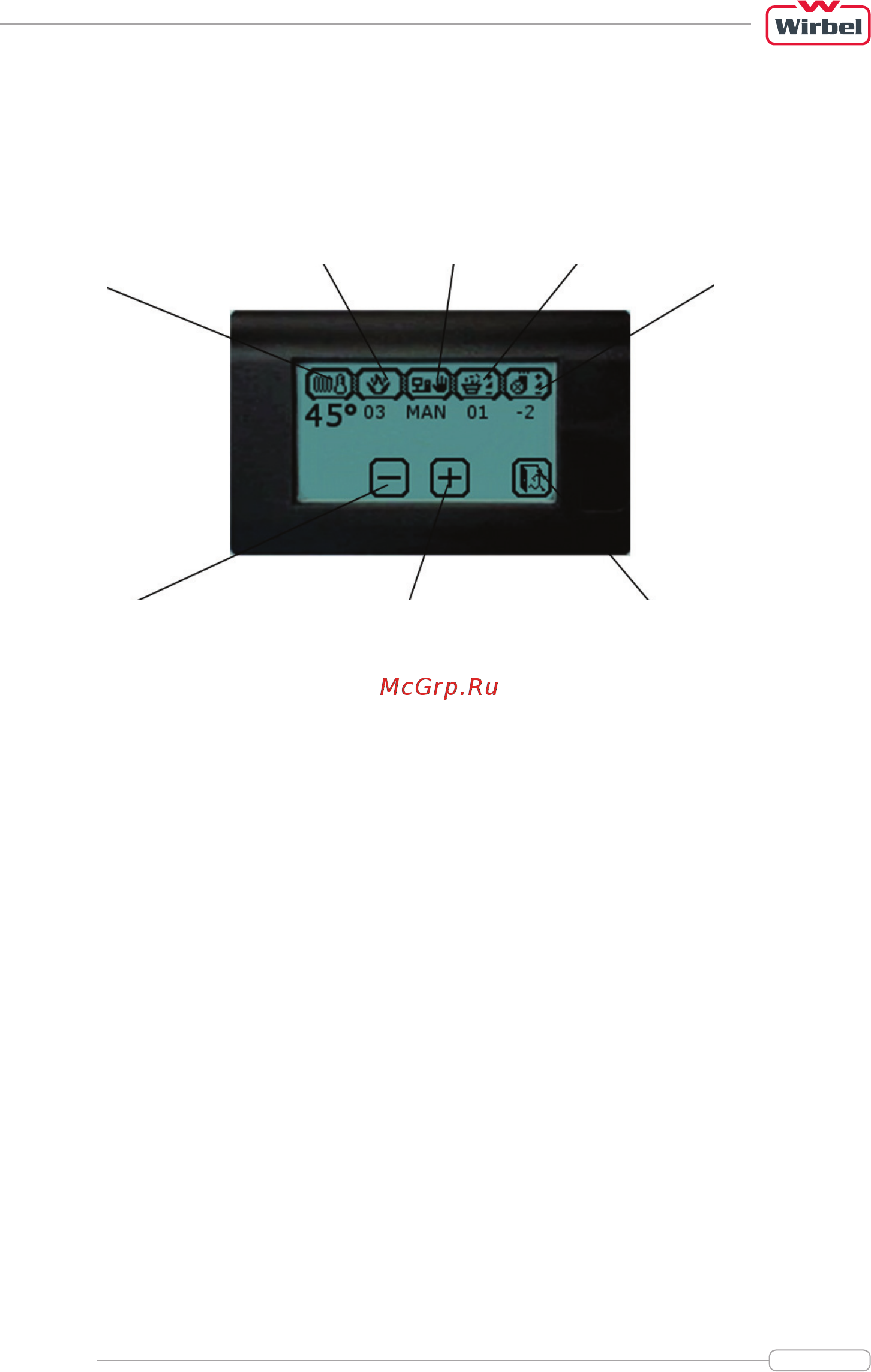

6.3. Экран настроек – установочное меню
На этом экране можно установить желаемую температуру воды в котле, мощность котла, режим
мощности котла, корректировку дозировок (если она активирована), корректировку работы
вентилятора (если он активирован). Настройки осуществляет сертифицированным работником
службы сервиса.
• В течение 10 секунд удерживать символ «Настройка температуры воды» для повышения
температуры воды за счет увеличения подачи пеллет.
• Для настройки температуры воды в котле необходимо краткое нажатие на символ «Настройка
температуры воды». Текущее значение отобразится на экране.
• После краткого нажатия на символ «Максимальная мощность» текущее значение будет
отображено на экране.
• После краткого нажатия на кнопку «Режим мощности» текущее значение будет отображено на
экране.
• После краткого нажатия на кнопку «Корректировка дозировки» текущее значение будет
отображено на экране.
• После краткого нажатия на кнопку «Корректировка работы вентилятора» текущее значение
будет увеличено и отобразится на экране.
• Для уменьшения значений выбранного параметра следует непродолжительно нажать на кнопку
МИНУС.
• Для увеличения значений выбранного параметра следует непродолжительно нажать на кнопку
ПЛЮС.
• Для возвращения на главный экран следует непродолжительно нажать на кнопку ВЫХОД.
Заданная температура воды – это желаемая температура котловой воды, которая должна быть
достигнута и поддерживаться в котле.
(Установленная) Максимальная мощность (Max Power Set) – это заданная максимальная мощность
работы котла.
Если режим мощности установлен вручную (MAN), мощность котла будет изменяться от значения
Мощность 1 («модуляция») до данного значения, т.е. Мощность 1 будет служить для поддержания
заданной температуры, а максимальная мощность – для достижения заданной температуры воды
в котле.
Настройка
температуры
воды
МИНУС ПЛЮС ВЫХОД
Максимальная
мощность
Режим
мощности
Корректировка
дозировки
Корректировка
работы
вентилятора
