Стальные пеллетные котлы TOBY 20-50 кВт
18
7. Электрическое подключение
Все электромонтажные работы должны осуществляться в соответствии с
существующими стандартами квалифицированным специалистом. Предохранители
должны устанавливаться на электроустановках в соответствии со стандартами

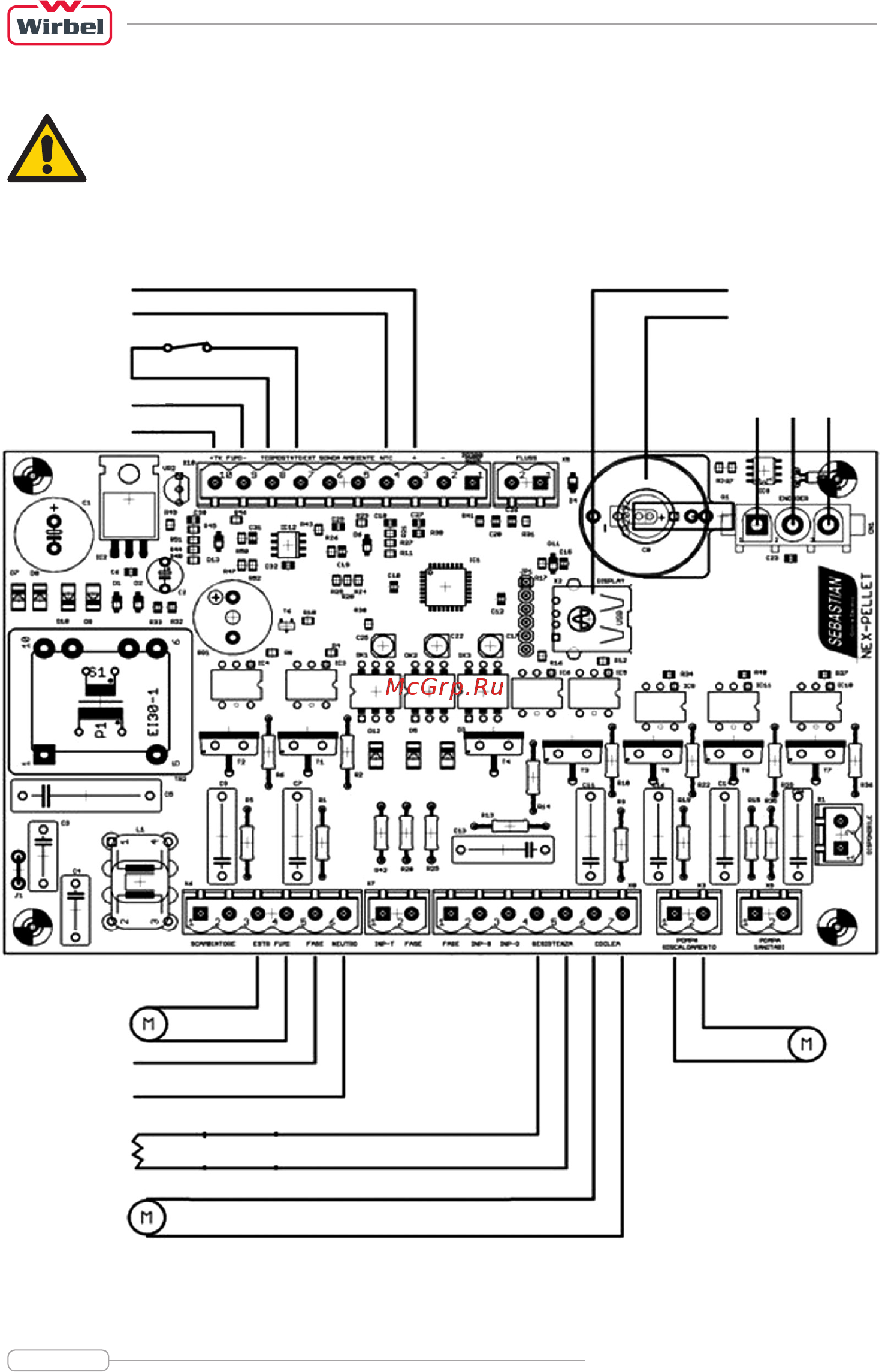

Рис.8. Электрическая схема подключения котла
подключение
датчика
температуры
воды в котле
подключение
вентилятора
реле
температуры
подключение
двигателя шнека
подачи пеллет
фаза
земля
синий
красный
подключение
датчика
дымовых газов
подключение
комнатного
термостата
USB разъём дисплея
НЕ ИСПОЛЬЗОВАТЬ!
заменяемая батарея
подключение
циркуляционного
насоса
