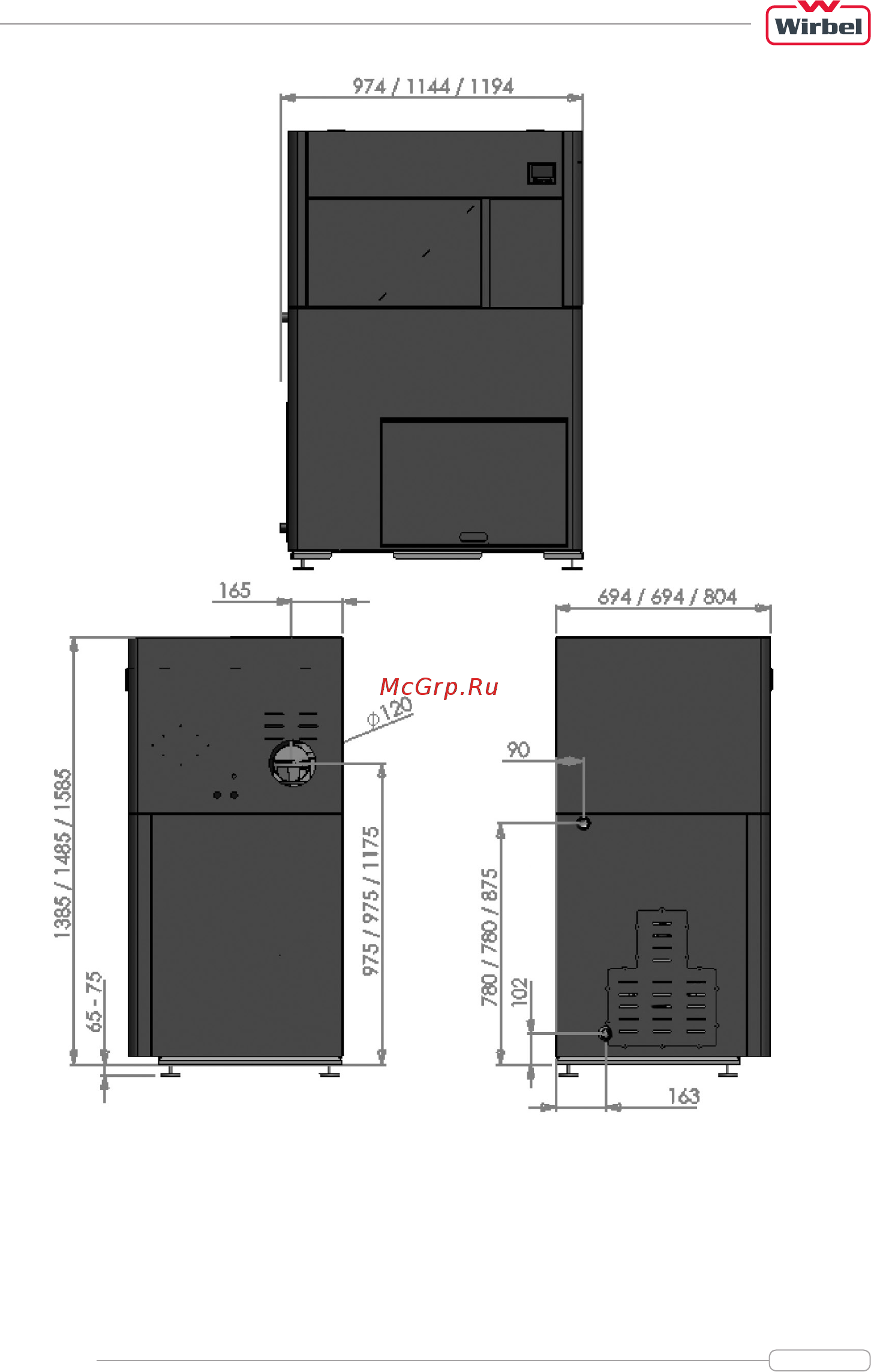

Рис.1. Вид котла

Размеры котла обозначены на рис.1. Первый размер относится к котлу мощностью 20 кВт, второй –

к котлу 30 кВт, третий – к котлу 50 кВт. Размеры, обозначенные на рис.1 одним значением,

относятся ко всему модельному ряду.

Патрубки подключения котла к системе отопления находятся на левой стороне котла, патрубок

выхода воды из котла выкрашен в красный цвет, а возвратный патрубок – в синий. Линия

наполнения/слива системы отопления находится на возвратном патрубке.

Патрубок для подключения к дымоходу располагается на правой стороне котла, по желанию

заказчика он может находиться на задней стенке котла.
