Chicago Pneumatic CP3019-20ES CNOMO [4/29] Cnomo version
![Chicago Pneumatic CP3019-20ES CNOMO [4/29] Cnomo version](/views2/1384130/page4/bg4.png)
2050541923
Issue no: 02
Series: C
02/2012 4 / 29

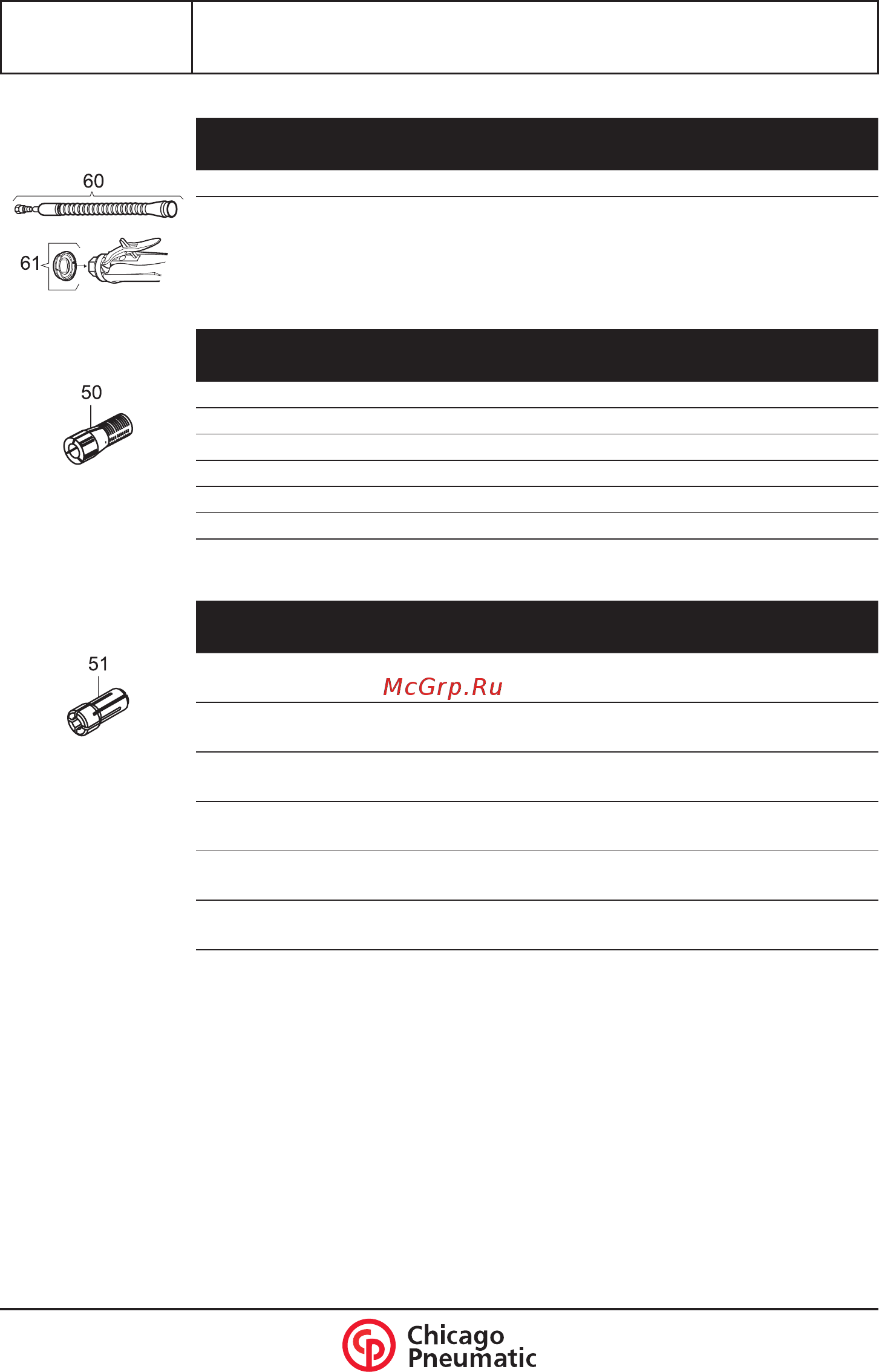

OPTIONAL ACCESSORIES
Item New part no. Qty
Description Désignation
Rep Réf. standard Qté
60
6153961010 1 Silencer kit Kit silencieux
61 6153931240 1 Clipable silencer Silencieux clipsable
Cnomo Version
Item New part no. Qty
Description Désignation
Rep Réf. standard Qté
50
6155260890 1 CNOMO collet Ø 2.5mm Pince CNOMO Ø 2,5 mm
50 6155260440 1 CNOMO collet Ø 3mm Pince CNOMO Ø 3 mm
50 6155260450 1 CNOMO collet Ø 1/8" Pince CNOMO Ø 3,2 mm
50 6155260900 1 CNOMO Collet 5/32" Pince CNOMO Ø 4 mm
50 6155260910 1 CNOMO Collet Ø 4.5mm Pince CNOMO Ø 4,5 mm
50 6155260920 1 CNOMO Collet Ø 5mm Pince CNOMO Ø 5 mm
50 6155260470 1 CNOMO Collet Ø 1/4" Pince CNOMO Ø 6,4mm
Erickson Version
Item New part no. Qty
Description Désignation
Rep Réf. standard Qté
51 6155260520 1 Serie 300 resilent collet
Ø 3/64”
Pince élastique série
300 Ø 0,4 à 1,2 mm
51 6155260530 1 Serie 300 resilent collet
Ø 5/64”
Pince élastique série
300 Ø 1,2 à 2 mm
51 6155260540 1 Serie 300 resilent collet
Ø 3/32”
Pince élastique série
300 Ø 1,7 à 2,5 mm
51 6155260550 1 Serie 300 resilent collet
Ø 1/8”
Pince élastique série
300 Ø 2,4 à 3,2 mm
51 6155260560 1 Serie 300 resilent collet
Ø 5/32”
Pince élastique série
300 Ø 3,16 à 3,96 mm
51 6155260570 1 Serie 300 resilent collet
Ø 3/16”
Pince élastique série
300 Ø 3,95 à 4,75 mm
51 6155260580 1 Serie 300 resilent collet
Ø 7/32”
Pince élastique série
300 Ø 4,75 à 5,55 mm
