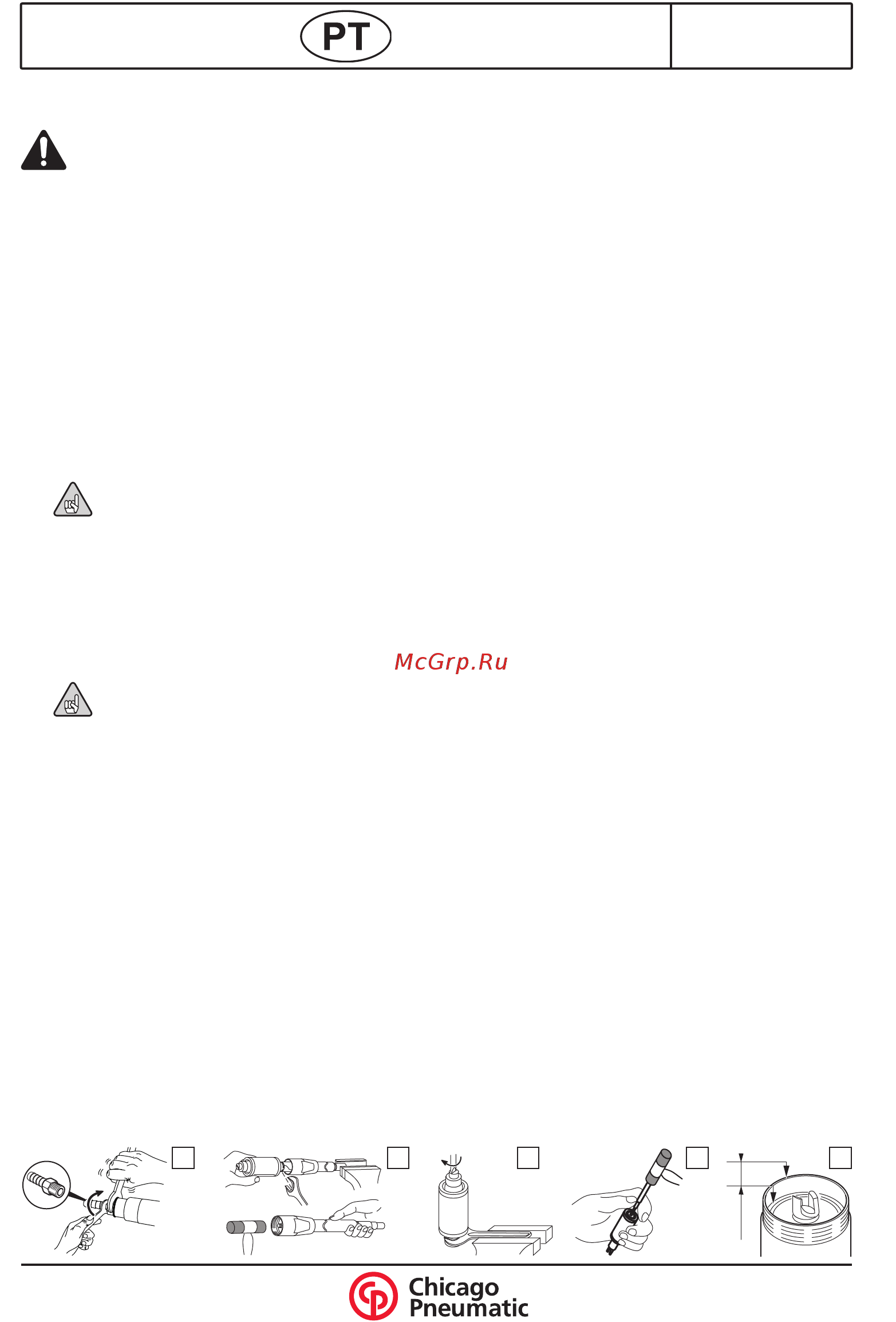

INSTRUÇÕES DE DESMONTAGEM E DE
MONTAGEM
Desligar a máquina da rede de ar
comprimido.
Retirar os acessórios.
CP3119-12EL, CP3119-12EXL
● Desenroscar o cárter AV (45) e o cárter
intermédio (43).
● Desmontagem da árvore porta-pinça
completa (ver desenho 2).
● Desenroscar a tampa (52) antes de retirar a
árvore, cuidado com os pinos.
Desmontagem da turbina
● Retirar a turbina do cárter (15), extrair o anel
de bloqueio (28 ou 31).
● Desenroscar o regulador de velocidade (17)
ou o parafuso (16).
Rosca à esquerda (ver desenho 3).
● Desmontar a turbina (ver desenho 4).
● APERTAR LIGEIRAMENTE O ROTOR NUM
TORNO EQUIPADO COM MAXILAS DE
CHUMBO, desenroscar depois o garfo de
acoplamento (41) ou o porta-pinça(37).
Montagem da turbina
● Proceder de modo inverso à desmontagem.
Atenção ao sentido de montagem
das palhetas.
● Colocar uma gota de cola "LOCTITE 243" na
rosca do regulador (17) ou no parafuso (16)
antes de o apertar ao torque de 2 N.m.
● Certificar-se de que a turbina está bem
posicionada (ver desenho 5).
CP3119-12EL, CP3119-12EXL
Montagem da árvore porta-pinça completa:
● Proceder de modo inverso à desmontagem.
● Aplicar massa lubrificante na ponteira porta-
pinça (49) antes de colocar os pinos.
GARANTIA LIMITADA
1. Este produto Chicago Pneumatic está
garantido contra defeito de fabrico ou de
material, durante um período máximo de 12
meses a contar da data de compra à Chicago
Pneumatic ou a um dos seus agentes, com
a condição de que a utilização do produto
se tenha limitado ao funcionamento em
turno único durante esse período. Caso a
utilização tenha ultrapassado os limites do
funcionamento em turno único, o período de
garantia será reduzido proporcionalmente.
2. Caso o produto apresente sinais de defeito
de fabrico ou de material durante o período
de garantia, deverá ser devolvido à Chicago
Pneumatic ou a um dos seus agentes,
juntamente com uma breve descrição do
suposto defeito. Ficará a critério exclusivo
da Chicago Pneumatic a decisão de reparar
ou substituir gratuitamente os artigos
considerados defeituosos devido a erro de
fabrico ou de material.
3. A presente garantia não se aplicará a
produtos que tenham sido submetidos a
abuso, utilização incorrecta ou modificações,
ou que tenham sido reparados com outras
peças que não as peças sobresselentes
genuínas Chicago Pneumatic, ou por outro
agente que não o próprio fabricante Chicago
Pneumatic ou um técnico de reparações
autorizado pelo mesmo.
4. Caso a Chicago Pneumatic incorra em
alguma despesa na reparação de uma falha
resultante de abuso, utilização incorrecta,
dano acidental ou modificação não
autorizada, tal despesa deverá ser liquidada
na íntegra.
5. A Chicago Pneumatic não aceita qualquer
reclamação relativa a mão-de-obra ou
despesas de outra natureza, que diga
respeito a produtos defeituosos.
6. Quaisquer danos directos, acidentais ou
consequenciais que decorram de qualquer
defeito estão expressamente excluídos.
7. A presente garantia substitui todas as
demais garantias ou condições, expressas
ou implícitas, no que respeita a qualidade,
viabilidade comercial ou adequação do
produto a qualquer finalidade específica.
8. Nenhuma pessoa, seja agente, empregado
ou funcionário da Chicago Pneumatic, está
autorizada a fazer aditamentos ou modificar
os termos desta garantia limitada, seja de
que forma for.
4 521
10mm
3
2050541043
Issue
no: 04
Series: C
15 / 29
11/2017
