διαχείρισης και να αποτρέπεται η πρόκληση
μελλοντικών σωματικών βλαβών.

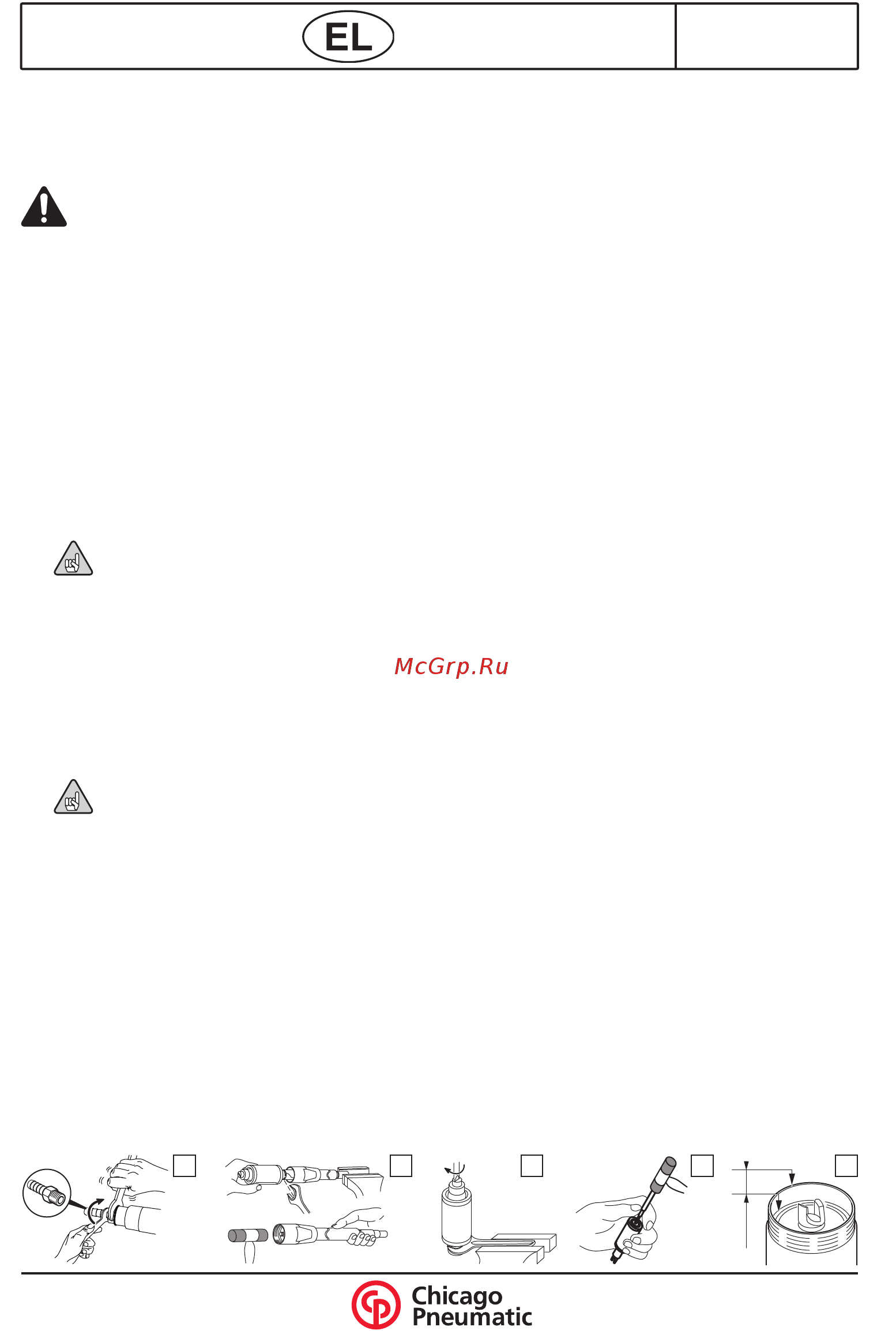

ΟΔΗΓΙΕΣ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ
ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
Αποσυνδέστε το μηχάνημα από το
κύκλωμα πεπιεσμένου αέρα.
Αφαιρέστε τα εξαρτήματα.
CP3119-12EL, CP3119-12EXL
● Ξεβιδώστε το μπροστινό κέλυφος (45) και το
ενδιάμεσο κέλυφος (43).
● Αποσυναρμολόγηση ολόκληρου του άξονα-
σφιγκτήρα (βλέπε σχέδιο 2).
● Ξεβιδώστε την τάπα (52) πριν βγάλετε τον
άξονα, προσέχοντας τις περόνες.
Αποσυναρμολόγηση της φτερωτής
● Βγάλτε τη φτερωτή από το κέλυφος (15) και
αφαιρέστε το δαχτυλίδι ασφάλισης (28 ή 31).
● Ξεβιδώστε τον ρυθμιστή ταχύτητας (17) ή τη
βίδα (16).
Αριστερόστροφο σπείρωμα (βλέπε
σχέδιο 3).
● Αποσυναρμολόγηση της φτερωτής (βλέπε
σχέδιο 4).
● ΣΦΙΞΤΕ ΕΛΑΦΡΩΣ ΤΟΝ ΡΟΤΟΡΑ ΣΕ ΜΙΑ
ΜΕΓΓΕΝΗ ΜΕ ΜΟΛΥΒΕΝΙΕΣ ΣΙΑΓΩΝΕΣ,
και κατόπιν ξεβιδώστε το δίχαλο ζεύξης (41)
ή τον άξονα-σφιγκτήρα (37).
Συναρμολόγηση της φτερωτής
● Προβείτε στην ίδια διαδικασία με αυτή της
αποσυναρμολόγησης με αντίθετη σειρά.
Προσοχή στη φορά
συναρμολόγησης των πτερυγίων.
● Ρίξτε μία σταγόνα κόλλας "LOCTITE 243" στο
σπείρωμα του ρυθμιστή (17) ή στη βίδα (16)
πριν σφίξετε με ροπή 2 N.m.
● Βεβαιωθείτε ότι η φτερωτή έχει τοποθετηθεί
σωστά (βλέπε σχέδιο 5).
CP3119-12EL, CP3119-12EXL
Συναρμολόγηση ολόκληρου του άξονα-
σφιγκτήρα:
● Προβείτε στην ίδια διαδικασία με αυτή της
αποσυναρμολόγησης με αντίθετη σειρά.
● Περάστε την άκρη του άξονα-σφιγκτήρα (49)
με γράσο πριν τοποθετήσετε τις περόνες.
ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ
1. Αυτό το προϊόν της Chicago Pneumatic
καλύπτεται από εγγύηση που αφορά σε
ελαττώματα εργασίας ή υλικών, για μια
χρονική περίοδο έως 12 μηνών από την
ημερομηνία αγοράς από την Chicago
Pneumatic ή αντιπρόσωπό της, με την
προϋπόθεση ότι η χρήση του περιορίζεται
στην εργασία μίας βάρδιας για τη
συγκεκριμένη χρονική περίοδο. Εάν ο ρυθμός
χρήσης υπερβαίνει την εργασία μίας βάρδιας,
η περίοδος της εγγύησης μειώνεται αναλόγως.
2. Εάν, κατά τη διάρκεια της περιόδου της
εγγύησης, το προϊόν φαίνεται να παρουσιάζει
κάποιο ελάττωμα εργασίας ή υλικών, θα
πρέπει να το επιστρέψετε στην Chicago
Pneumatic ή σε αντιπρόσωπό της, μαζί με
μια σύντομη περιγραφή του επικαλούμενου
ελαττώματος. Η Chicago Pneumatic, κατά την
κρίση της, θα φροντίσει για την επιδιόρθωση
ή την αντικατάσταση, χωρίς χρέωση, των
εξαρτημάτων που θα βρεθούν ελαττωματικά
από άποψη εργασίας ή υλικών.
3. Η εγγύηση αυτή παύει να ισχύει σε
περίπτωση κατάχρησης, εσφαλμένης
χρήσης ή τροποποίησης του προϊόντος ή σε
περίπτωση που το προϊόν έχει επιδιορθωθεί
με τη χρήση μη γνήσιων ανταλλακτικών
Chicago Pneumatic ή από άτομο εκτός
των εξουσιοδοτημένων αντιπροσώπων της
Chicago Pneumatic.
4. Στην περίπτωση που η Chicago Pneumatic
επιβαρυνθεί με έξοδα για την επιδιόρθωση
ελαττώματος το οποίο έχει προκύψε
ι από
κατάχρηση, εσφαλμένη χρήση, τυχαία ζημιά
ή μη εγκεκριμένη τροποποίηση, η εταιρεία
θα απαιτήσει την καταβολή ολόκληρου του
ποσού.
5. Η Chicago Pneumatic δεν αποδέχεται καμία
αξίωση για εργατικά ή άλλα έξοδα που
οφείλονται σε ελαττωματικά προϊόντα.
6. Εξαιρούνται ρητώς οποιεσδήποτε άμεσες,
περιστασιακές ή παρεπόμενες ζημίες που
ενδέχεται να προκύψουν από οποιοδήποτε
ελάττωμα.
7. Η παρούσα εγγύηση αντικαθιστά όλες τις
άλλες εγγυήσεις, ή τους όρους, ρητούς ή
έμμεσους, που αφορούν στην ποιότητα,
εμπορευσιμότητα ή καταλληλότητα για
οποιοδήποτε συγκεκριμένο σκοπό.
8. Δεν επιτρέπεται η προσθήκη ή τροποποίηση
των όρων της παρούσας εγγύησης,
με οποιονδήποτε τρόπο, από κανέναν
αντιπρόσωπο, συνεργάτη ή εργαζόμενο της
Chicago Pneumatic.
4 521
10mm
3
2050541043
Issue
no: 04
Series: C
27 / 29
11/2017
