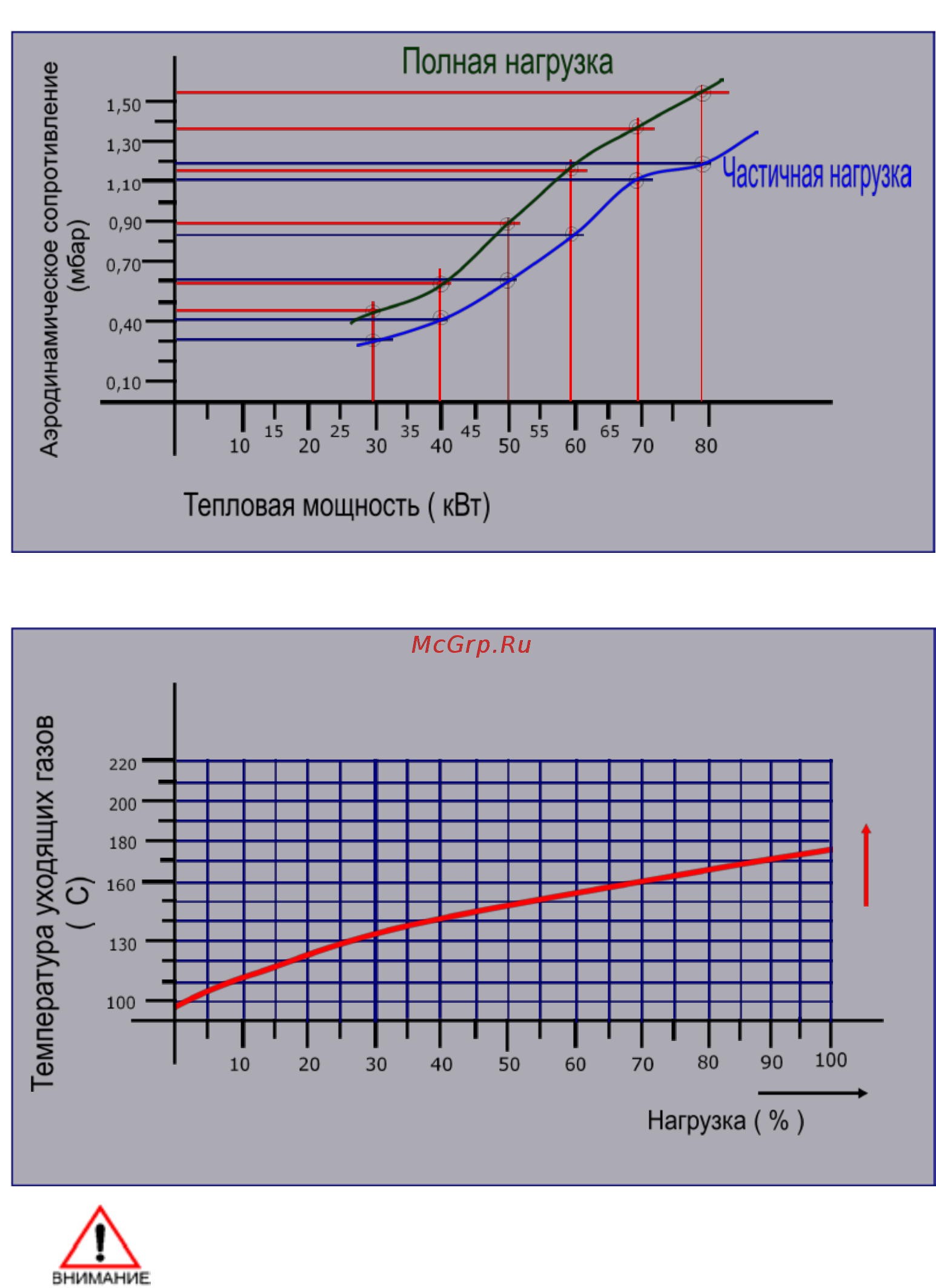

Аэродинамическое сопротивление котла и температура дымовых газов.
При выборе высоты дымохода, его аэродинамических и температурных
характеристик, обязательно учитывайте данные, приведенные в данных номограммах.
Важная информация о помещении для установки котла.
В помещении для установки котла не должно устанавливаться такое оборудование, как
вытяжки, центральные блоки систем кондиционирования воздуха и прочее. Это
оборудование может создать разрежение и уменьшить тягу котла, что плохо скажется на
работе горелки.
Потолок котельной может быть звукоизолирован. Расположение и место установки
котла является важным для Вашего комфорта.
Помещение котельной должно быть хорошо освещено, управление освещением должно
осуществляться вне помещения котельной.
