Wirbel-DR-TD09/2013-01/RU 9
Модель DR - 03 DR - 04 DR - 05 DR - 06 DR - 07 DR - 08
Тип автоматики
одноступенчатая
Тип топлива
Природный газ (G20/G25) / сжиженный газ (G31)
Дизельное топливо
Температура дымовых газов [ при полной
нагрузке]
0
C 181 - 187 175 - 185 170 - 182 169 - 181 167 - 180 163 - 176
[ при частичной
нагрузке ]
0
C 160 - 163 157 - 160 155 - 157 152 - 155 146 - 150 143 - 147
Количество дымовых газов [ при полной
нагрузке ]
кг/ч 49 65 82 98 115 131
[ при частичной
нагрузке ]
кг/ч 29,215 39,148 49,081 59,015 68,948 78,881
Размеры котлов [ Ширина x Высота]
мм
510 x 840
[ Глубина ]
мм
540 640 740 840 940 1040
Тепловые потери в режиме ожидания % 0,25 0,23 0,20 0,17 0,15 0,13
кКал/ч 678 835 907 926 956 948
Диаметр отверстия горелки
мм
105
Вид горелки ELCO, серия V1 (согласно таблице подбора)
Вес нетто котла кг 148 175 202 229 256 283
Идентификационный номер котла
CE -1015 B-30-00670-07
Габаритные и присоединительные размеры, упаковка котлов серии «DR»

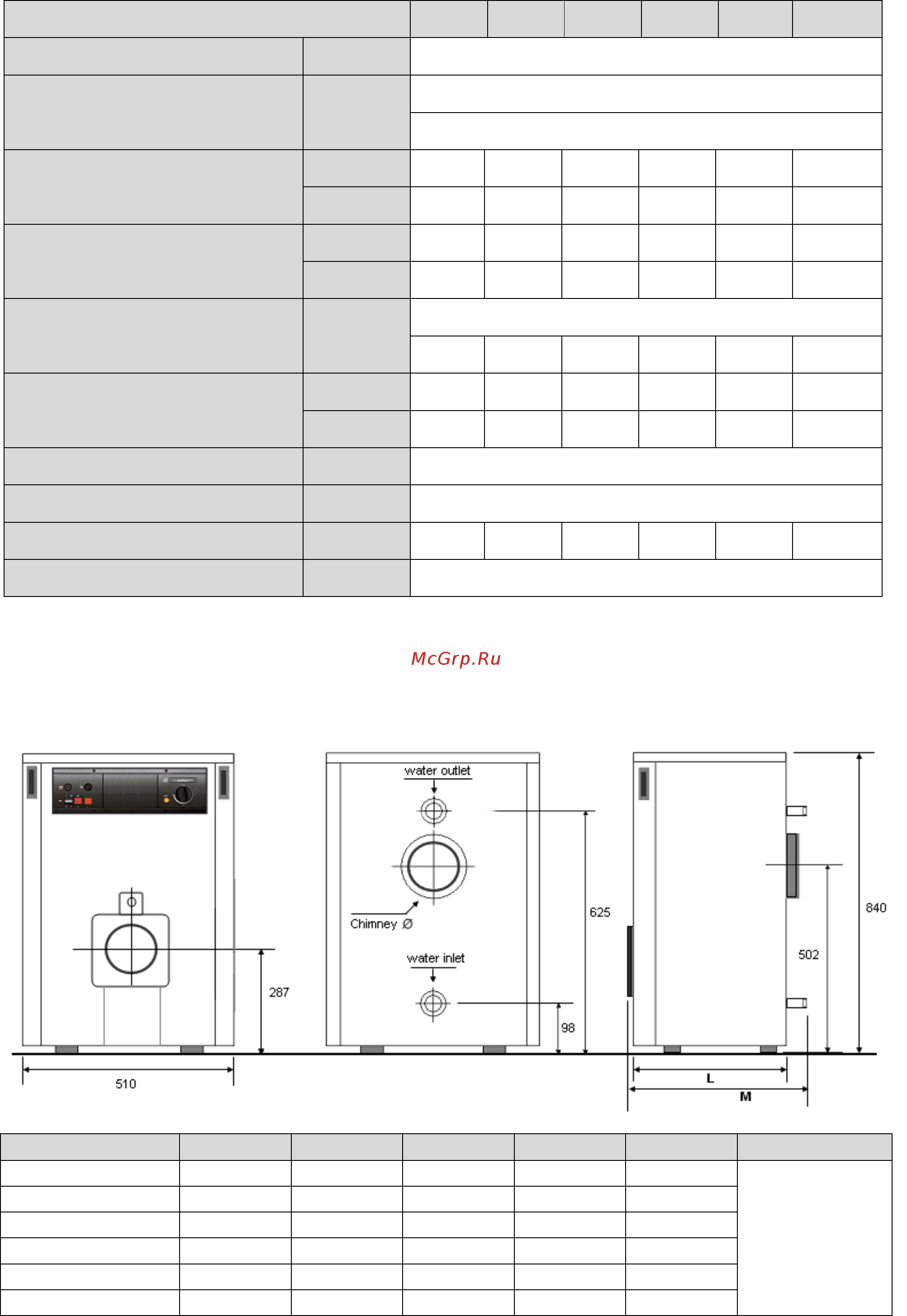

Рис. 1. Общий вид, габаритные и присоединительные размеры.
Типкотла
L (mm)
M (mm)
A (mm)
B (mm)
C (mm)
D (mm)
DR-03
455
540
600
1 055
550
Уточняйте
размеры
горелки.
Поставляется
отдельно.
DR-04
555
640
600
1 055
650
DR-05
655
740
600
1 055
750
DR-06
755
840
600
1 055
850
DR-07
855
940
600
1 055
950
DR-08
955
1 040
600
1 055
1 050
