GUIDE D’UTILISATION
Catégorie:
CP3451-18SEC, CP3451-18SERC:
Outil pneumatique muni d’un mandrin à bague 1/4” pour utilisation
avec plusieurs meules à ébarber - Aucune autre utilisation n’est
permise.
CP3450 Series, CP3451-16SE25, CP3451-16SER25,
CP3451-18SE3, CP3451-18SER3:
Outils pneumatiques équipés d’une broche de 3/8”, 5/8” et M14
avec différentes meules - Aucune autre utilisation n’est permise.
Alimentation en air comprimé
1. Cet outil doit être alimenté en air pur et sec à une pression
de 6,3 bar (90 psi). Une pression plus élevée entraînerait une
usure nettement plus rapide.

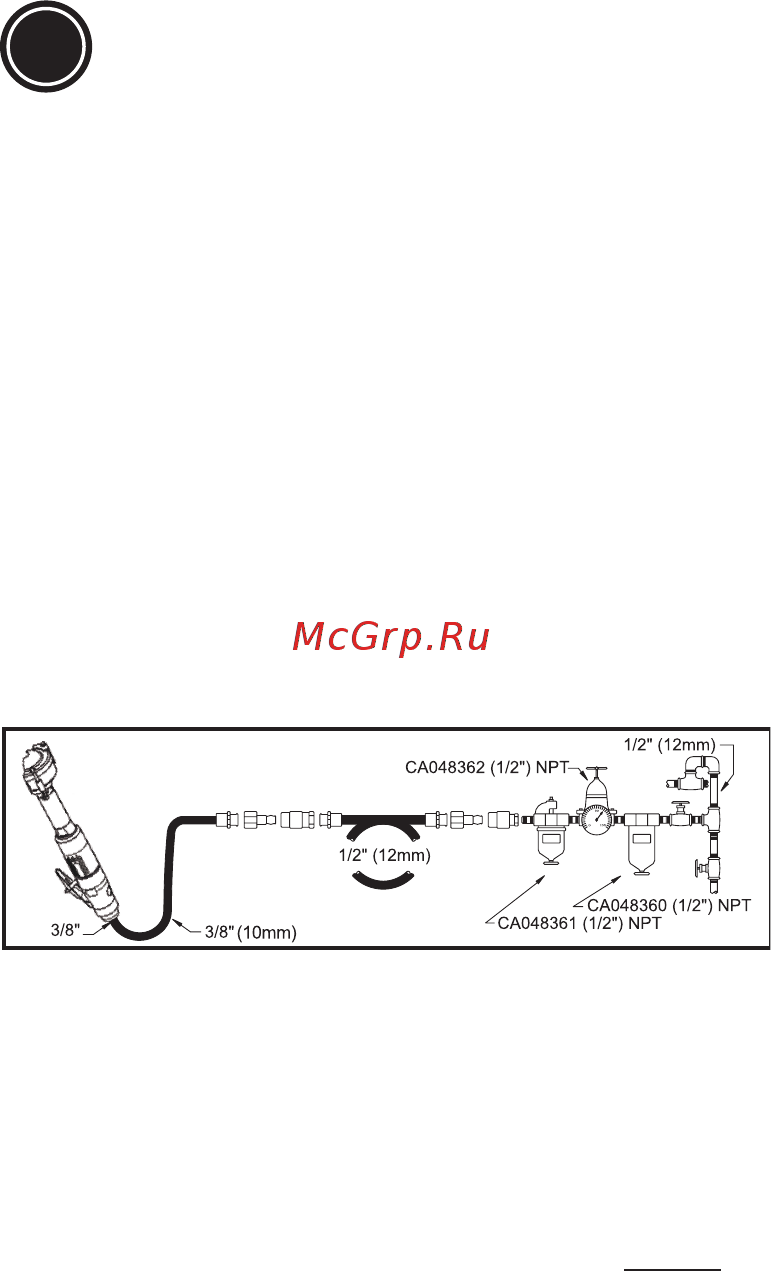

2. Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau et
les raccords dans les dimensions indiquées dans le schéma.
3. Ne xez pas d’attaches rapides directement dans la poignée
d’accélération de la meuleuse.
Lubrication
Utilisez un lubricateur sur la canalisation d’air réglé pour
dispenser deux gouttes d’huile SAE #10 par minute. Si vous ne
pouvez pas utiliser un lubricateur sur la conduite d’air, ajoutez
de l’huile de moteur dans l’unité d’admission une fois par jour.
Entretien
1. Démontez et vériez le moteur pneumatique et le montage
du régulateur tous les trois mois si l’outil est utilisé
quotidiennement. Changez les pièces usées ou abîmées.
2. Le nom des pièces soumises à une forte usure est souligné
dans la liste des pièces.
3. Pour maintenir le temps d’arrêt au minimum, nous
recommandons les kits de service suivants:
Kit de Mise Au Point:
6153973030
Caractéristiques
Puissance Vitesse à vide
Série CP3450 1,1 Hp (850W) 12 000 TR/MIN
CP3451-18SEC,
CP3451-18SERC
1 Hp (750W) 18 000 TR/MIN
CP3451-16SE25,
CP3451-16SER25
0,8 Hp (600W) 16 000 TR/MIN
CP3451-18SE3,
CP3451-18SER3
1 Hp (750W) 18 000 TR/MIN
Pression d’air : 90 psi (6,3 bar)
Français
(French)
Série CP3450, série CP3451
Meules et meules à rectier les matrices
Niveaux de bruit et de vibrations*
Niveau de
vibration a (m/s²)
Incertitude k
(m/s²)
Niveau de
pression
sonore
(4)
(dBA)
CP3450-12AC4
(1)
6,5 2,1 87
CP3450-12ACR4
(1)
8,1 2,9 90
CP3450-12AC45
(1)
8,3 3 87
CP3450-12AA5
(1)
8,1 2,9 87
CP3450-12AB5
(1)
8,5 2,8 87
CP3451-18SEC
(2)
3,6 1 81,5
CP3451-18SERC
(2)
3,6 1 84
CP3451-16SE25
(3)
10 5 86
CP3451-16SER25
(3)
14,1 4,7 82
CP3451-18SE3
(3)
11,2 5,7 81,5
CP3451-18SER3
(3)
11,2 5,7 84
(1) réf. ISO 28927-1
(2) réf.ISO 20643
(3) réf. ISO 28927-4
(4) incertitude 3 dB(A), conformément à EN ISO 15744. Pour la
puissance acoustique ajouter 11 dB (A).
Niveau de bruit et émission de vibration déclarés
Toutes les valeurs sont celles connues à la date de
publication du présent document. Pour obtenir les
renseignements les plus récents, visiter le www.cp.com
Ces valeurs ont été obtenues par des essais en laboratoire conformément
aux normes indiquées; elles ne peuvent pas être utilisées pour l’évaluation
des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent
être supérieures aux valeurs indiquées. Les valeurs d’exposition et le risque
de préjudice réels dépendent de l’utilisateur et de sa condition physique, de la
méthode de travail utilisée, de la pièce de travail, de la conception de la station
de travail et du temps d’exposition. Chicago Pneumatic ne saurait être tenue
responsable des conséquences de l’utilisation des valeurs ci-dessus au lieu
des valeurs représentatives de l’exposition réelle, dans les études de risques
individuelles sur les lieux de travail qui échappent à notre contrôle. Cet outil
peut provoquer des Troubles Musculo-Squelettiques, si son utilisation n’est pas
correcte. Un guide communautaire de la prévention des TMS peut être trouvé
sur le site :
http://www.humanvibration.com/EU/VIBGUIDE.htm
Nous recommandons un programme de surveillance de la santé pour détecter
les premiers symptômes se rapportant au bruit ou à l’exposition aux vibrations,
et de modier les conditions travail pour aider à prévenir les troubles à venir.
LIMITES DE LA GARANTIE DU FABRICANT
Limitation de garantie: Les “Produits” de la société Chicago Pneumatic Tool Co. LLC
(“CP”) sont garantis contre tous vices de matériel et de fabrication pour une période
d’un an à partir de la date d’achat. Ladite garantie s’applique uniquement aux produits
achetés auprès de Chicago Pneumatic et de ses revendeurs agréés. En sont exclus les
produits soumis à un usage impropre ou abusif, modiés ou réparés par des personnes
non employées par Chicago Pneumatic ou ses unités de service agréés. Si un produit
Chicago Pneumatic présente un vice de matériel ou de fabrication, renvoyez-le au
centre de service Chicago Pneumatic ou au centre agréé de votre choix en port payé, en
indiquant vos nom et adresse et en incluant un justicatif de la date d’achat ainsi qu’une
brève description du défaut. Chicago Pneumatic remplacera ou réparera gratuitement,
à sa discrétion, le produit défectueux. Les réparations ou produits de remplacement
seront garantis selon les termes ci-dessus pour le reste de la durée de la garantie
d’origine. La responsabilité de Chicago Pneumatic et vos prétentions concernant la
présente garantie se limitent à la réparation ou au remplacement du produit mis en
cause. (Toute autre garantie, implicite ou explicite est exclue. Chicago Pneumatic
ne peut en aucun cas être tenu responsable des dommages accidentels, indirects
ou autres, ni des frais encourus à l’exception du coût de la réparation ou du
remplacement dans les cas stipulés ci-dessus.)
Instructions originales
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Tous droits réservés. Toute utilisation ou reproduction non autorisée du
contenu ou d’une partie du contenu est interdite. Cette restriction s’applique en
particulier aux marques de commerce, dénominations de modéle, numéros de
piéce et plans. N’utiliser que des piéces autorisées. Aucun dégât ou défaut de
fonctionnement résultant de l’utilisation de piéces non autorisées n’est couvert
par la Garantie ou la Responsabilité de produits.
