Deutsch
(German)
CP3450 Serie, CP3451 Serie
Schleifer & Druckluftschleifer
Erklärung zu Geräuschemission und Vibration*
Schwingungspegel
a (m/s²)
Unsicherheit
k (m/s²)
Schalldruckpegel
(4)
(dBA)
CP3450-12AC4
(1)
6,5 2,1 87
CP3450-12ACR4
(1)
8,1 2,9 90
CP3450-12AC45
(1)
8,3 3 87
CP3450-12AA5
(1)
8,1 2,9 87
CP3450-12AB5
(1)
8,5 2,8 87
CP3451-18SEC
(2)
3,6 1 81,5
CP3451-18SERC
(2)
3,6 1 84
CP3451-16SE25
(3)
10 5 86
CP3451-16SER25
(3)
14,1 4,7 82
CP3451-18SE3
(3)
11,2 5,7 81,5
CP3451-18SER3
(3)
11,2 5,7 84
(1) gemäß ISO 28927-1
(2) gemäß ISO 20643
(3) gemäß ISO 28927-4
(4) Ungewissheit 3 dB(A), gemäß EN ISO 15744. Für Schallstärke, 11
dB (A) hinzufügen.
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung
auf dem aktuellen Stand. Neueste Informationen
nden Sie unter
Die genannten Werte wurden durch Tests gemäßt den angegebenen Normen
unter Laborbedingungen ermittelt und sind nicht ausreichend für Risikoanalysen.
Die tatsächlichen Meßwerte am Einsatzort können je nach Umgebung auch höher
ausfallen. Die konkrete Belastung und das Gesundheitsrisiko des Benutzers sind
von Person zu Person verschieden und hängen von den Arbeitsgewohnheiten, dem
Werkstück und der Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer und
dem Gesundheitszustand des Benutzers ab. Wir, die Chicago Pneumatic, haften nicht
für die Folgen einer Anwendung der genannten Werte anstelle von Meßwerten der
tatsächlichen Belastungswerte in einer Risikoanalyse für einen konkreten Arbeitsplatz,
der sich unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom auslösen, sofern sein
Gebrauch nicht in ausreichendem Maße geregelt wird. Ein EU-Leitfaden zur Regelung
von Hand-Arm Vibrationen steht im Internet zur Verfügung: http://www.humanvibration.
com/EU/VIBGUIDE.htm
Wir empfehlen ein Programm zur Gesundheitsüberwachung,
durch welches frühe Symptome erkannt werden können, welche auf die
Vibrationsexposition zurückgeführt werden könnten, so dass die
Abläufe der Maßnahmen daraufhin so geändert werden können, dass zukünftige
Beeinträchtigungen vermieden werden.
BEFRISTETE HERSTELLERGARANTIE
Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden “CP” genannt) garantiert
für ein Jahr ab Kaufdatum, daß die “Produkte” frei von Material-und Verarbeitungsschäden sind. Die
Garantie gilt nur für Produkte, die neu von CP oder einem autorisierten Händler gekauft wurden.
Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt oder behandelt, modiziert oder
von einer Person, die nicht CP oder einem von CP autorisierten Kundendienst-Center angehört,
repariert wurden. Falls ein CP-Produkt innerhalb eines Jahres nach dem Kauf Material-oder
Verarbeitungsfehler aufweist, senden Sie es unter Vorauszahlung der Transportkosten an das
Kundendientst-Center des CP Werks oder ein autorisiertes Kundendienst-Center für CP-Werkzeuge.
Fügen Sie Ihren Namen und Ihre Anschrift, einen Kaufnachweis sowie eine kurze Beschreibung des
Fehlers bei. CP behält sich die Entscheidung vor, ob fehlerhafte Produkte kostenfrei ersetzt oder
repariert werden. Reparatur oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche
Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser Garantie sind auf die Reparatur
oder den Ersatz des fehlerhaften Produkts beschränkt. (CP übernimmt keine weitere ausdrückliche
oder stillschweigende Gewährleistung. CP übernimmt keinerlei Haftung für mittelbare oder
unmittelbare Folgeschäden oder Kosten mit Ausnahme der beschriebenen Reparatur- oder
Ersatzleistungen.)
Ursprüngliche Betriebsanleitung
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung oder
Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt. Dies gilt
insbesondere auch für Handelsmarken, Modellbezeichnungen, Teilenummern und
Zeichnungen. Nur vom Hersteller zugelassene Ersatzteile benutzen! Schäden oder
Funktionsstörungen, die durch die Verwendung nicht vom Händler genehmigter Teile
bedingt sind, sind nicht durch die Garantie bzw. Produkthaftung abgedeckt.
BETRIEBSANLEITUNG
Machinentyp:
CP3451-18SEC, CP3451-18SERC:
Angetriebenes, mit einer 1/4” Spannpatrone ausgestattetes Werkzeug
für unterschiedliche Schleifanwendungen - Eine andere Anwendung ist
nicht erlaubt.
CP3450 Series, CP3451-16SE25, CP3451-16SER25,
CP3451-18SE3, CP3451-18SER3:
Pneumatische Werkzeuge mit Spindeldurchmesser 3/8”, 5/8” bzw. M14
für diverse Schleifscheiben. - Eine andere Anwendung ist nicht erlaubt.
Anforderungen an die Luftversorgung
1. Versorgen Sie das Werkzeug mit 90 psig (6,3 bar) sauberer,
trockener Luft. Ein höherer Druck vermindert die Lebensdauer des
Werkzeugs drastisch.

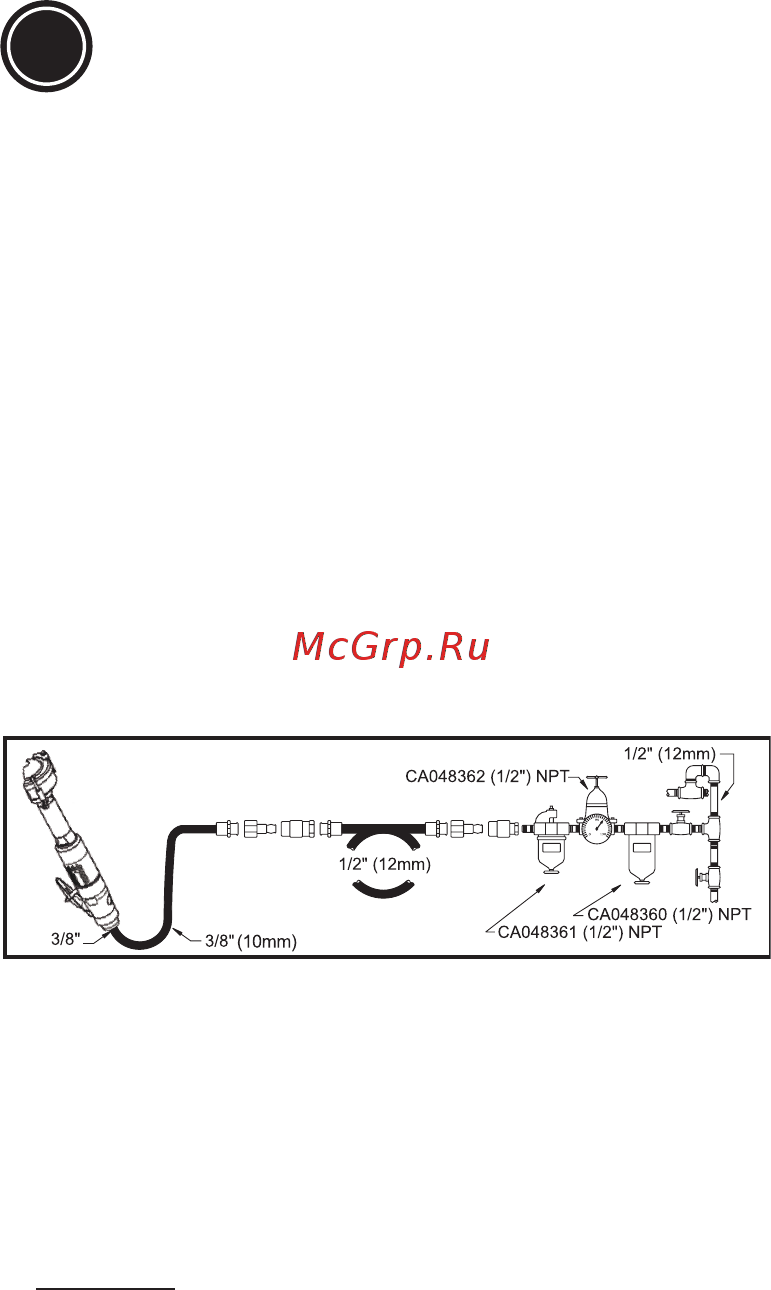

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung
der Röhre, des Schlauchs und der Verbindungsstücke in den
Größenangaben der Zeichnung.
3. Montieren Sie keine Schnellkupplung unmittelbar am Drosselhebel
des Schwingschleifers.
Schmierung
Verwenden Sie einen Luftleitungsöler mit SAE #10 Öl, der auf
zwei Tropfen pro Minute eingestellt ist. Falls kein Luftleitungsöler
verwendet werden kann, füllen Sie täglich durch den Lufteinlaß
DruckluftMotorenöl ein.
Wartung
1. Zerlegen und prüfen Sie den Druckluftmotor und den Fliehkraftregler
alle drei Monate wenn das Werkzeug täglich benutzt wird. Ersetzen
Sie beschädigte oder verschlissene Teile.
2. Teile, die hohem Verschleiß ausgesetzt sind, sind in der Teileliste
unterstrichen.
3. Um die Ausfallzeit so gering wie möglich zu halten, empfehlen wir die
Reparatursätze:
Feineinstellsatz: 6153973030
Technische Daten
Leistung Leerlaufdrehzahl
CP3450 Serie 1,1 Hp (850W) 12 000 U/min
CP3451-18SEC,
CP3451-18SERC
1Hp (750W) 18 000 U/min
CP3451-16SE25,
CP3451-16SER25
0,8Hp (600W) 16 000 U/min
CP3451-18SE3,
CP3451-18SER3
1Hp (750W) 18 000 U/min
Luftdruck: 90 PSI (6,3 bar)
