Gazer F525 [22/52] Комплектация
![Gazer F525 [22/52] Комплектация](/views2/1384702/page22/bg16.png)

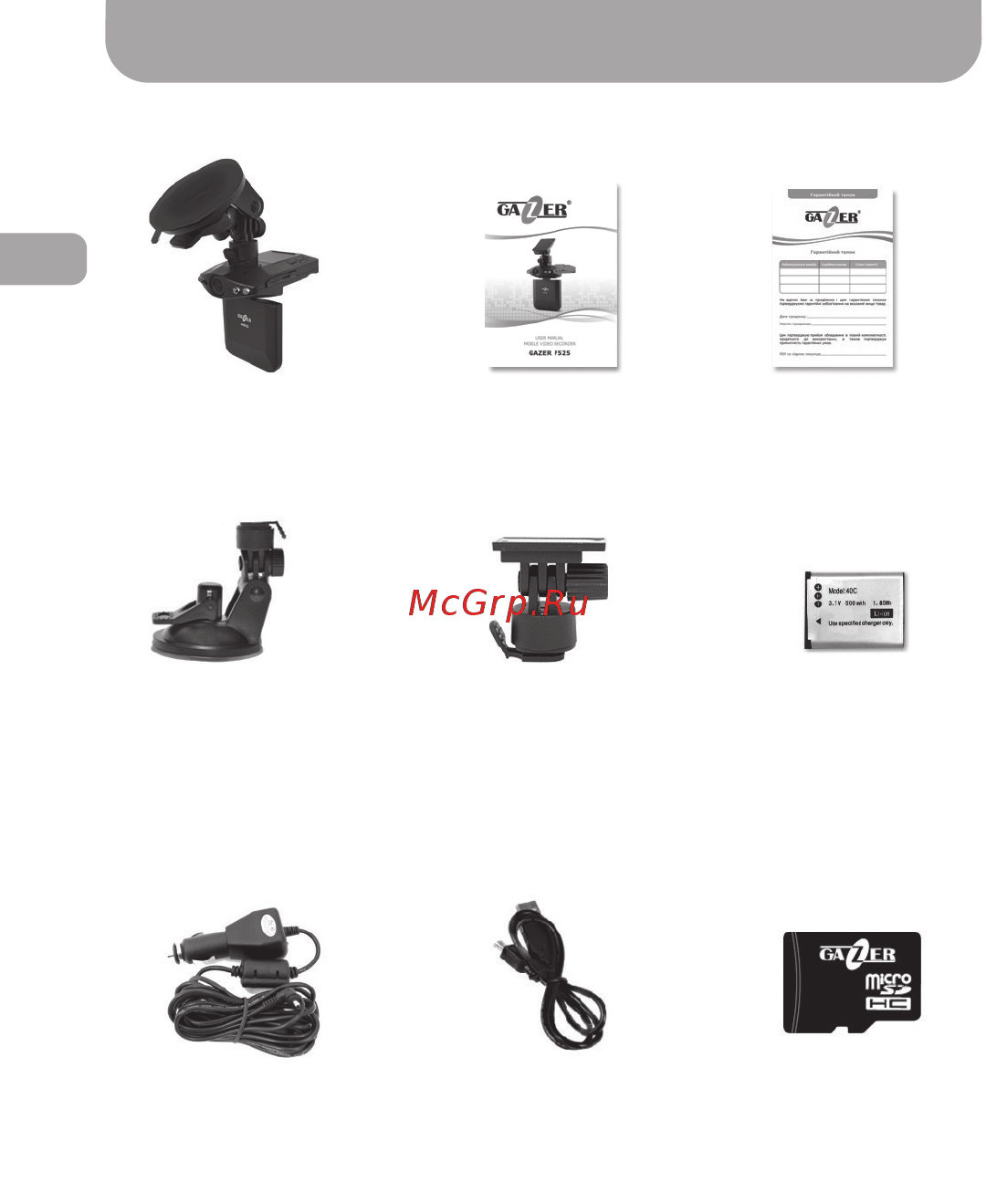

Комплектация
Видеорегистратор
Gazer F525
Руководство
пользователя
Гарантийный
талон
Аккумулятор
40С, 3,7V
500mAh
Вакуумное крепление
на лобовое стекло
автомобиля
Крепление на 3М скотче
на лобовое стекло
автомобиля
USB-кабель для
подключения
к ПК
Карта памяти
Gazer micro SDHC
+ Adapter
Автомобильный
блок питания
от прикуривателя
(со встроенным
преобразователем
в +5В)
Элементы
управления
1. ИК-диоды.
2. Объектив.
3. Индикатор состояния
(светится синим – в
состоянии работы, красным
– в состоянии зарядки).
4. Микрофон.
5. Динамик.
6. ON/OFF – включение и
выключение прибора.
7. MENU – меню настроек.
8. REC/SNAP – кнопка
управления режимом
записи/выбор параметра
при навигации по меню.
9. Крышка аккумуляторной
батареи (SD Slot –
расположен под крышкой
отсека для аккумуляторной
батареи).
Не вставляйте и не
вынимайте карту памяти
при подключенном
питании или включенных
индикаторах.
10. DOWN – вниз (навигация
по меню, уменьшение
параметра экспозиции EV).
11. UP – вверх (навигация
по меню, увеличение
параметра экспозиции EV).
12. MODE – выбор режима
(«видео», «фото», «режим
просмотра архива»).
13. Место для крепления.
14. Разъем питания.
15. HDMI – видеовыход в
HDMI-формате.
16. USB – подключение к ПК.
17. Дисплей 2.5", поворотный.
270º
RU
22
