Вариант 3. Подключение к телевизору (Компонентный сигнал)

Лучшее качество

Подключение к телевизору с помощью компонентных видеокабелей.

Получение высококачественных изображений с точной цветопередачей. Для получения

четких и высококачественных изображений компонентный видеоинтерфейс разделяет элемент

изображения на черно-белые(Y), синие(P

) и красные(P

) сигналы.

(Звуковые сигналы передаются через аудиовыход.)

С помощью компонентных видеокабелей соедините выходы COMPONENT VIDEO OUT на

задней панели устройства с входами COMPONENT IN на телевизоре.

С помощью аудиокабелей соедините выходы AUDIO OUT (красный и белый), расположенные

на задней панели устройства с входами AUDIO IN (красный и белый) на телевизоре.

Включите устройство и телевизор.

Нажимайте кнопку переключения входного сигнала на пульте дистанционного управления телевизором

до тех пор, пока на экране телевизора не появится сигнал устройства "КОМПОНЕНТНЫЙ" .

Если пульт дистанционного управления настроен на управление телевизором (См. стр. 19),

нажмите кнопку TV SOURCE на пульте дистанционного управления и выберите КОМПОНЕНТНЫЙ

в качестве внешнего источника телевизора.

ПРИМЕЧАНИЕ

В зависимости от производителя компонентный вход телевизора может быть промаркирован "R-Y, B-Y, Y" или "Cr, Cb, Y"

вместо "P

, P

, Y". Количество и расположение входов/выходов зависит от телевизора.

См. руководство пользователя телевизора.

Можно выбрать различные значения разрешения для дисков Blu-ray, например 1080i, 720p, 576p/480p, 576i/480i, в

зависимости от типа диска. (См. стр. 31-32)

Действительное значение разрешения может отличаться от значения в меню настройки, если подсоединены оба кабеля: HDMI и компонентный.

Кроме того, значения разрешения могут различаться в зависимости от типа диска. (См. стр. 31-32)

Если при воспроизведении диска DVD подключить оба гнезда (HDMI и компонентное) и выбрать компонентный режим 1080p,

1080i или 720p, в меню настройки отображения будет указано разрешение 1080p, 1080i или 720p.

Фактическое разрешение составляет 576i/480i.

•

✎

▪

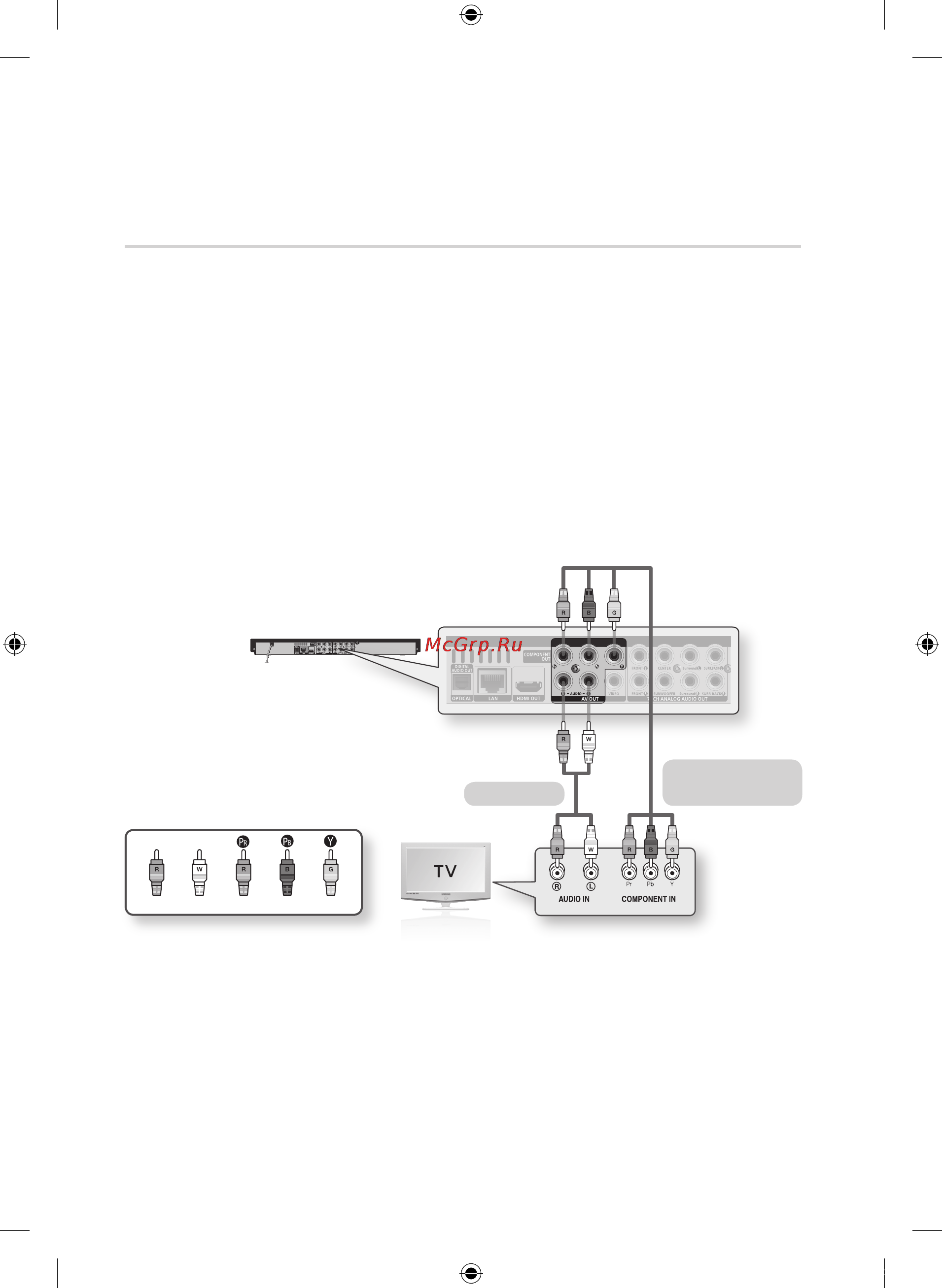

Компонентный кабель

(не входит в комплект)

Белый Красный Синий Зеленый

Красный

Аудиокабель
