Deutsch
(German)
CP35 Serie
5” Exzenterschleifer
Erklärung zu Geräuschemission und Vibration
Schalldruckpegel 81 dB(A), Ungewissheit 3 dB(A), gemäß EN ISO
15744. Für Schallstärke, 11 dB (A) hinzufügen.
Vibrationspegel;
a= 3m/s
2
, Ungewissheit k= 1,3m/s
2
re. ISO 28927-3.
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem
aktuellen Stand. Neueste Informationen nden Sie unter
Die genannten Werte wurden durch Tests gemäßt den
angegebenen Normen unter Laborbedingungen ermittelt und
sind nicht ausreichend für Risikoanalysen. Die tatsächlichen
Meßwerte am Einsatzort können je nach Umgebung auch höher
ausfallen. Die konkrete Belastung und das Gesundheitsrisiko
des Benutzers sind von Person zu Person verschieden und
hängen von den Arbeitsgewohnheiten, dem Werkstück und der
Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer
und dem Gesundheitszustand des Benutzers ab. Wir, die Chicago
Pneumatic, haften nicht für die Folgen einer Anwendung der
genannten Werte anstelle von Meßwerten der tatsächlichen
Belastungswerte in einer Risikoanalyse für einen konkreten
Arbeitsplatz, der sich unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom
auslösen, sofern sein Gebrauch nicht in ausreichendem Maße
geregelt wird. Ein EU-Leitfaden zur Regelung von Hand-
Arm Vibrationen steht im Internet zur Verfügung: http://www.
humanvibration. com/EU/VIBGUIDE.htm
Wir empfehlen ein Programm zur Gesundheitsüberwachung,
durch welches frühe Symptome erkannt werden können, welche
auf die Vibrationsexposition zurückgeführt werden könnten, so
dass die
Abläufe der Maßnahmen daraufhin so geändert werden können,
dass zukünftige Beeinträchtigungen vermieden werden.
BETRIEBSANLEITUNG
Machinentyp
Angetriebenes, mit einer exiblen Schleifpapierscheibe ausgestattetes
Werkzeug - Eine andere Anwendung ist nicht erlaubt.
Anforderungen an die Luftversorgung
1. Versorgen Sie das Werkzeug mit 90 psig (6,3 bar) sauberer,
trockener Luft. Ein höherer Druck vermindert die Lebensdauer des
Werkzeugs drastisch.

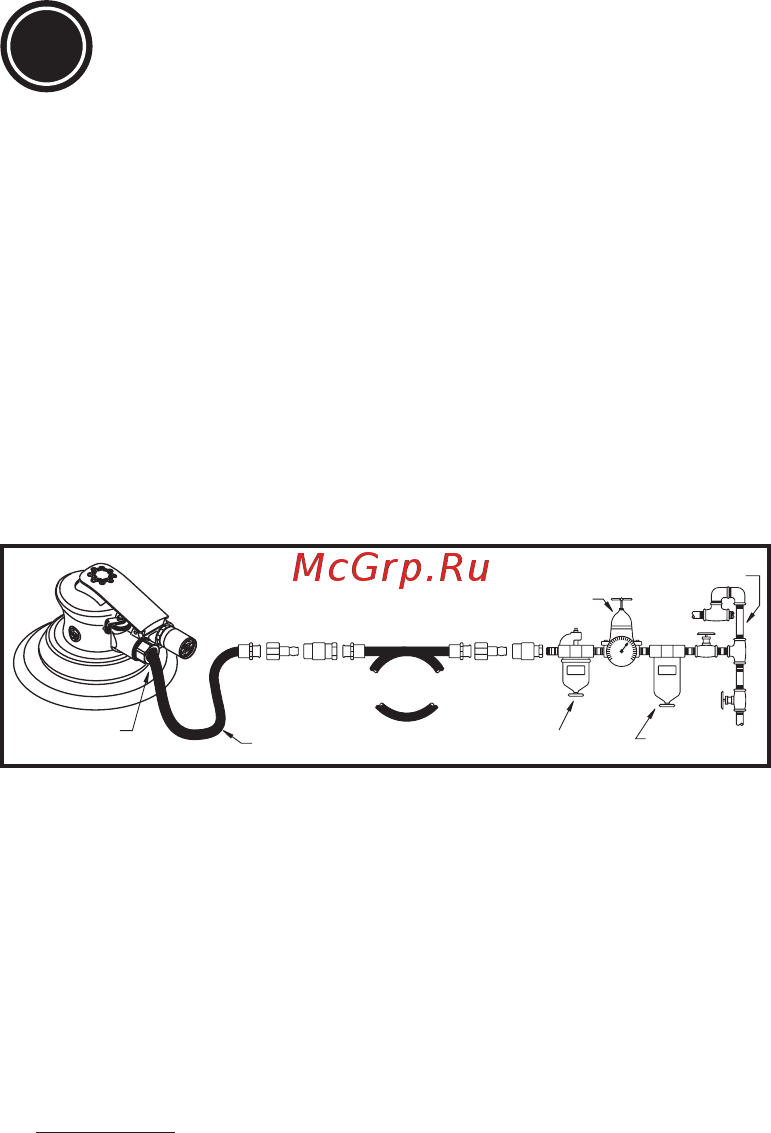

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung
der Röhre, des Schlauchs und der Verbindungsstücke in den
Größenangaben der Zeichnung.
3. Montieren Sie keine Schnellkupplung unmittelbar am Drosselhebel
des Schwingschleifers.
Schmierung
Verwenden Sie einen Luftleitungsöler mit SAE #10 Öl, der auf
zwei Tropfen pro Minute eingestellt ist. Falls kein Luftleitungsöler
verwendet werden kann, füllen Sie täglich durch den Lufteinlaß
DruckluftMotorenöl ein.
Wartung
1. Zerlegen und prüfen Sie den Druckluftmotor und das Ringteil alle
drei Monate, wenn das Werkzeug täglich benutzt wird. Ersetzen Sie
beschädigte oder verschlissene Teile.
2. Teile, die hohem Verschleiß ausgesetzt sind, sind in der Teileliste
unterstrichen.
3. Um die Ausfallzeit so gering wie möglich zu halten, empfehlen wir die
Reparatursätze:
Feineinstellsatz
8940163459
ECO-Austauschmotor
8940168373
Regelventilsatz
8940168367
Ventilsitz-Teilesatz
8940168368
Technische Daten
Scheibendurchmesser 5 Zoll (125 mm)
Leerlaufgeschwindigkeit 12.000 RPM
Luftdruck 90 psi (6,3 bar)
Spindelgröße 5/16”-24
DE
1/2" (12mm)
LUBRICATOR
REGULATOR
1/4"NPT
FILTER
1/2" (12mm)
3/8" (10mm)
130
90
0
BEFRISTETE HERSTELLERGARANTIE
Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden
“CP” genannt) garantiert für ein Jahr ab Kaufdatum, daß die “Produkte”
frei von Material-und Verarbeitungsschäden sind. Die Garantie gilt nur
für Produkte, die neu von CP oder einem autorisierten Händler gekauft
wurden. Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt
oder behandelt, modiziert oder von einer Person, die nicht CP oder einem
von CP autorisierten Kundendienst-Center angehört, repariert wurden.
Falls ein CP-Produkt innerhalb eines Jahres nach dem Kauf Material-
oder Verarbeitungsfehler aufweist, senden Sie es unter Vorauszahlung
der Transportkosten an das Kundendientst-Center des CP Werks oder
ein autorisiertes Kundendienst-Center für CP-Werkzeuge. Fügen Sie
Ihren Namen und Ihre Anschrift, einen Kaufnachweis sowie eine kurze
Beschreibung des Fehlers bei. CP behält sich die Entscheidung vor, ob
fehlerhafte Produkte kostenfrei ersetzt oder repariert werden. Reparatur
oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche
Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser
Garantie sind auf die Reparatur oder den Ersatz des fehlerhaften Produkts
beschränkt. (CP übernimmt keine weitere ausdrückliche oder
stillschweigende Gewährleistung. CP übernimmt keinerlei Haftung
für mittelbare oder unmittelbare Folgeschäden oder Kosten mit
Ausnahme der beschriebenen Reparatur- oder Ersatzleistungen.)
Ursprüngliche Betriebsanleitung
Copyright 2010, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung
oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.
Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene
Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht
durch die Garantie bzw. Produkthaftung abgedeckt.
