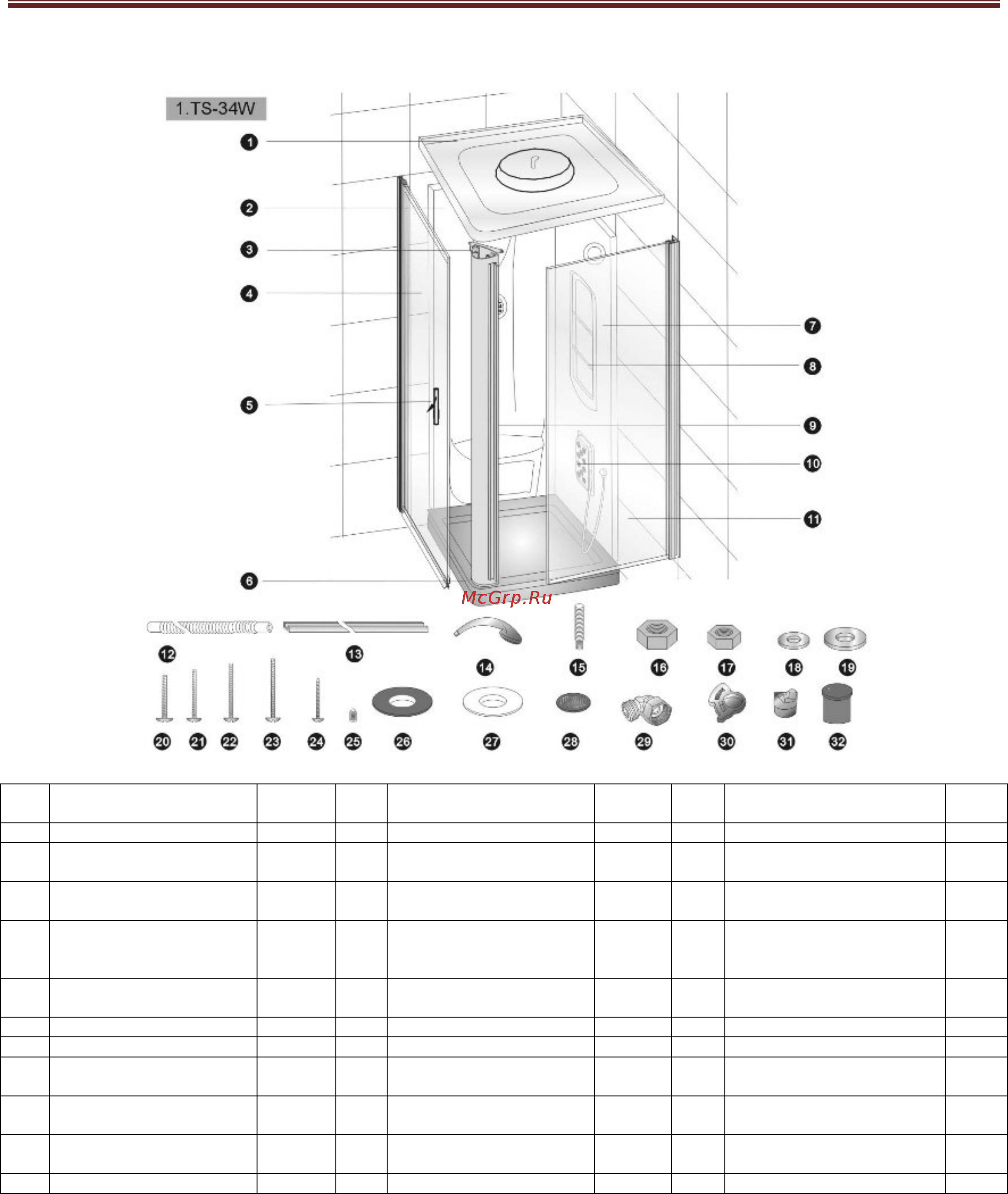

IV. Составные части TS-34W Размеры: 900х900х2200мм



№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-

во

1. Крыша 1 12. Сливной шланг 1 23. Винт М5х50 4

2. Левая стеновая панель 1 13. Рейка 3 24. Винт ST4х20

3. Уплотнитель колонны 1 пара 14. Регулируемая душевая

лейка и шланг

1 набор 25. Винт М5х6 3

4. Подвижная дверь 1 15. Штифт М10х65 4 26. Уплотнитель трубки подачи

воды 4"

5. Дверная ручка №1 1 набор 16. Шестиугольная гайка М10 5 27. Уплотнитель для

прозрачной трубки 4”

6. Поддон 1 17. Шестиугольная гайка М5 35 28. Внутренний фильтр №65 2

7. Правая стеновая панель 1 18. Плоская шайба Ø5 70 29. Колено 2

8. Стеклянная полка 2 19. Винт М5х25

17 30. Запирающийся хомут 2

9. Комплект колонны 1 набор 20. Плоская шайба Ø10 5 31. Нижний патрон для болта

подвижной двери

10. Массажер для ног и

шланг

1 21. Винт М5х35 6 32. Крышка для болта

подвижной двери

11. Неподвижная дверь 1 22. Винт М5х40 11 33.
