ПАСПОРТ ИЗД ЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВОЙ КАБИНЫ
ARCUS AS-100
Уважаемые покупатели!
Благодарим Вас за приобр етение душевой кабины марки ARCUS. Надеемся, что эта покупка
оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современны ми
техническими стандартами, отвечает строительным и санитарным нормам и ад аптировано
для эксплуатации в России. Внимательно прочитайте это руководство по уст ановке и
эксплуатации. Оно содержит важную информацию для безопасного монтажа,
использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиеническо го назначения. Элементы упаковки, пластиковые
пакеты, металлические скрепки могут быть потенциально опасны для детей, поэтому
выбросите упаковку сразу же после уст ановки кабины или уберите в недоступное место.
Убедитесь в том, что Ваша кабина не п овреждена и полностью укомплектована. Регулятор
подачи воды при открыт ии должен находиться в среднем положении во избежание
температурного шока.
Производитель не несет ответственн ости за неисправности в работе душевой кабины,
которые являются следствием неправильной установки. В случае обнаружения
неисправности обратите сь к продавцу или в сервисный цен тр.
Производитель вправе изменять характеристики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без предварительного
уведомления.
Модель: ARCUS AS-100
1. Описание и характеристики
•тип: душевая кабина;
•поддон: низкий, 15 см;
•форма поддона: 1/4 круга;
•размеры поддона: 90x90 см;
•высота кабины: 200 см;
•профиль: хромированный алюминиевый;
•ручки дверей: хромированные;
•Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления
рекомендуется устанав ка редукторов давления воды. Перепад давления в трубах горячей и
холодной воды не должен превышать 10%.
•Присоединительные размеры горячего и холодного трубопроводов 1/2”, д иам етр сливного
отверстия 1-1/2” (40 мм). Для обеспечения слива в оды из поддона ц ентр фановой трубы
должен располагаться на высоте не более 75 мм от уровня пола.
•Для монтажа и последующего обслуживания требуется свободное пространство по двум
задним сторонам кабины не менее 50 см для обес п ечения доступа ко всем узлам и
агрегатам. Высота потолка в помещении должна обеспечивать зазор между крышей кабины
и потолком не менее 10-15 см.
• Максимально допустимая температура воды при использовании акриловых душевых
кабин не должна превышать 70 °С.
•фронтальные стекла: матовые фактурные;
•задние стекла: матовы е, «серебро»;
•центральная панель: пластик, «серебро»;
•ручная лейка на штанге;
•однорежимны й смеситель;
•ролики дверей: регулируемые;
•слив нажимной «click-clack» с сифоном;
Установка душевой кабины должна про изводиться специализированны м
сервисным центром. В противном случае Вы лишитесь права на гарантийное
обслуживание.
•Подключение воды необходимо выполнять с помощью гибких шлангов в металлической
оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шл анги
подачи воды так, чтобы предотвратить их перегиб.
•Не допускается подключение блока смесителя-гидрораспределителя непосредственно к
металлопласт иковым или полипропиленовым трубам.
•Требуемая высота расположения водорозеток подачи воды – 1100 мм от уровня пола.
•При подготовке водопроводных коммуникаций д ля подключения оборудования
необходима установка фильтров механической очистки воды, со степенью о чистки не
менее 100 мкр. Фильтры, редукторы давления воды в серийную комплектацию
оборудования не входят.
Перед началом уст ановки проверьте комплектацию душевой кабины и убедитесь в
отсутствии повреждений, полученных во время транспортировки; подготовьте
место для установки кабины в соответствии с тре бованиями данной инструкции.
2. Требования к установке и п одключению
7

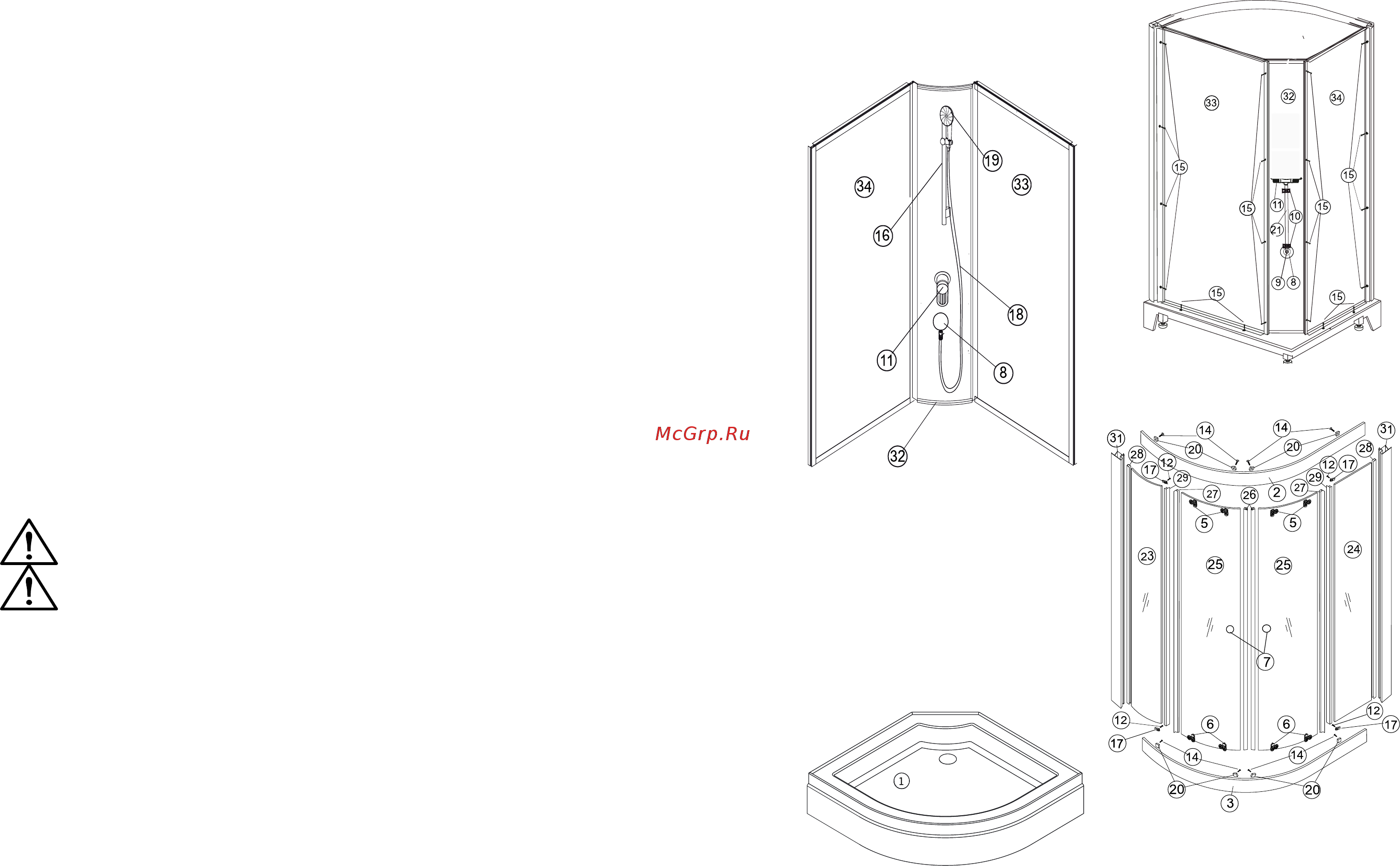

О бщая схема сборки душевой кабины
Содержание
- Arcus as 100 2
- Душевой кабины 2
- Инструкция по монтажу и эксплуатации 2
- Общая схема сборки душевой кабины 2
- Паспорт изделия 2
- Требования к установке и подключению 2
- Возможные неисправности и способы их устранения 3
- Меры предосторожности 3
- Cмеситель 4
- Комплектация 4
- Монтаж смесителя штанги ручной лейки и переходника шланга ручной лейки на центральной панели 4
- Монтаж шлангов подключение воды 4
- Повседневный уход 4
- Сборка каркаса установка передних стекол монтаж каркаса 4
- Установка дверей 4
- Установка задних и центральной панелей 4
- Установка и сборка душевой кабины 5 монтаж и установка поддона 4
- Функциональная проверка и герметизация 4
