Инструкция по монтажу и эксплуатации Страница: 4

ARCUS AS-100 [4/4] Сборка каркаса установка передних стекол монтаж каркаса

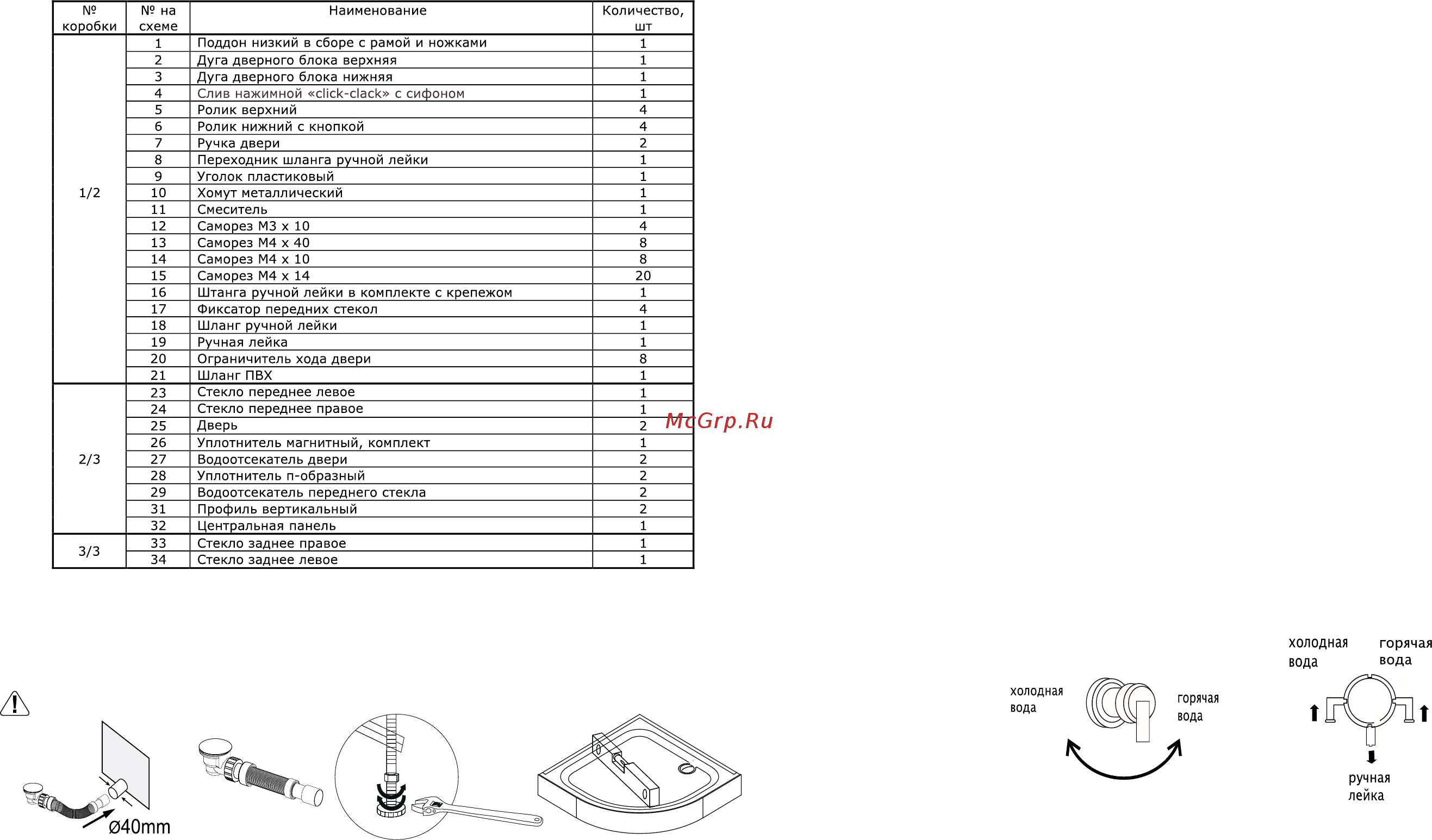

4. Комплектация

5.2 М онтаж смесителя, штанги ручной лейки и переходника шланга ручной

л ейки на центральной панели

Установите на центральную пластиковую панель штангу р учной лейки, блок cмесителя, а

также переходник шланга ручной лейки. Накрутите на переходник шланга ручной лейки

пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок переходника шланга

ручной лейки и выход смесителя для ручной лейки. Зафиксируйте эти соединения

хомутами.

5.3 Установка зад ни х и центральной панелей

Установите и закрепите задние панел и и центральную панель на п оддоне. Используйте

саморезы и герметик в области стыков панелей и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

5. Уста но вка и сборка душевой кабины

5.1 Монтаж и установка поддона

•Установите по ддон на подходящее место и отрегулируйте положение ножками. С по мощью

уровня проверьте горизонтальность поддона, после чего затяните гайки на винтах.

• Смонтируйте сифон с гофрой.

• Установите поддон на месте эксплуатации кабины.

• Регулировка производится крестовой отверткой при вращении винта, расположенного на

нижней части верхних ролков. При повороте винта по часовой стрелке, дверь будет

подниматься, - против часовой, дверь будет опускаться.

• Установите магнитные уплотнители на внутренние торцы дверей, а также водоотсекатели

на внешние торцы дверей;

6. Монтаж шлангов, подключение воды

Подключите горячую и холодную воду к смесителю, используя гибкие шланги в

металлической оплетке (в комплектацию не входят). При монтаже шлангов необходимо

использовать уплотнительные резиновые прокладки 1/2’’.

7. Функцион альная проверка и герметизация

Включите холодную и горячую воду. Проверьте герметичность соединениий (при

необходимости подтяните все хомуты на шлангах ПВХ). Окончательно установите кабину

на место эксплуатации. Нанесите силикон на стыки и в углы кабины. В случае отсутствия

нарушений в работе всех узлов кабины, установите конструкцию на постоянное место

вплотную к стене(ам).

Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.

8. Cмеситель

Регулировка температуры

и напора воды

9. Повседневный уход

• Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном

моющем средстве.

• Для устойчивых загр яз н ениий рекомендуется использовать зубную пасту или слабый

раствор уксуса, затем промы ть поверхность чистой водой. Чистку минеральных отложений

производить слабым кислотным раствором, например, лимонным соком или уксусом, затем

промыть поверхность чистой водой. Не разрешается использовать моющие средства с

коррозионным воздействием, а также сливать в поддон ржавую воду.

• Следует избегать соприкос н овения горячих предметов и воды (с температурой свыше

70°) с поверхностями душевой кабины.

• Эксплуатация душевой кабины должна производится в сухом проветриваемом

помещении.

5.4 Сборка каркаса, установка пер едних стекол, монтаж каркаса

• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и

зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с

помощью саморезов, чтобы они образовали каркас-рамку.

• Перед установкой передних стекол, наденьте на о дну из сторон каждого стекла п-

образные уплотнители.

• Вставьте передние стекла в по садочные пазы ве ртикальных профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами. Установите по одн ому

водоотсе кателю на передние стекла.

• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю

плоскость нижней дуги. Используйте саморезы для крепежа вертикальных профилей и

задних стекол.

5.5 Установка дверей

• Установите верхние и нижние ролики на стекла дверей.

• Установите двер ные ручки в посадочные отверстия на стеклах.

• Установите двери в дверной блок: сначала верхние ролики введите в паз верхней дуги,

затем, нажав кнопку, защелкните нижние ролики.

• Если нижние ролики не вставляются в посадочные места на дугах, либо двери после

защелкивания висят криво, то необходима регулировка роликов.

Изменяя наклон ручки (к себе – от себя) и перемещая ее в левую или правую сторону,

отрегулируйте необходимую тем пературу воды.

Схема подключения
