ARCUS AS-119 [5/6] Установка боковых задних и центральной панелей

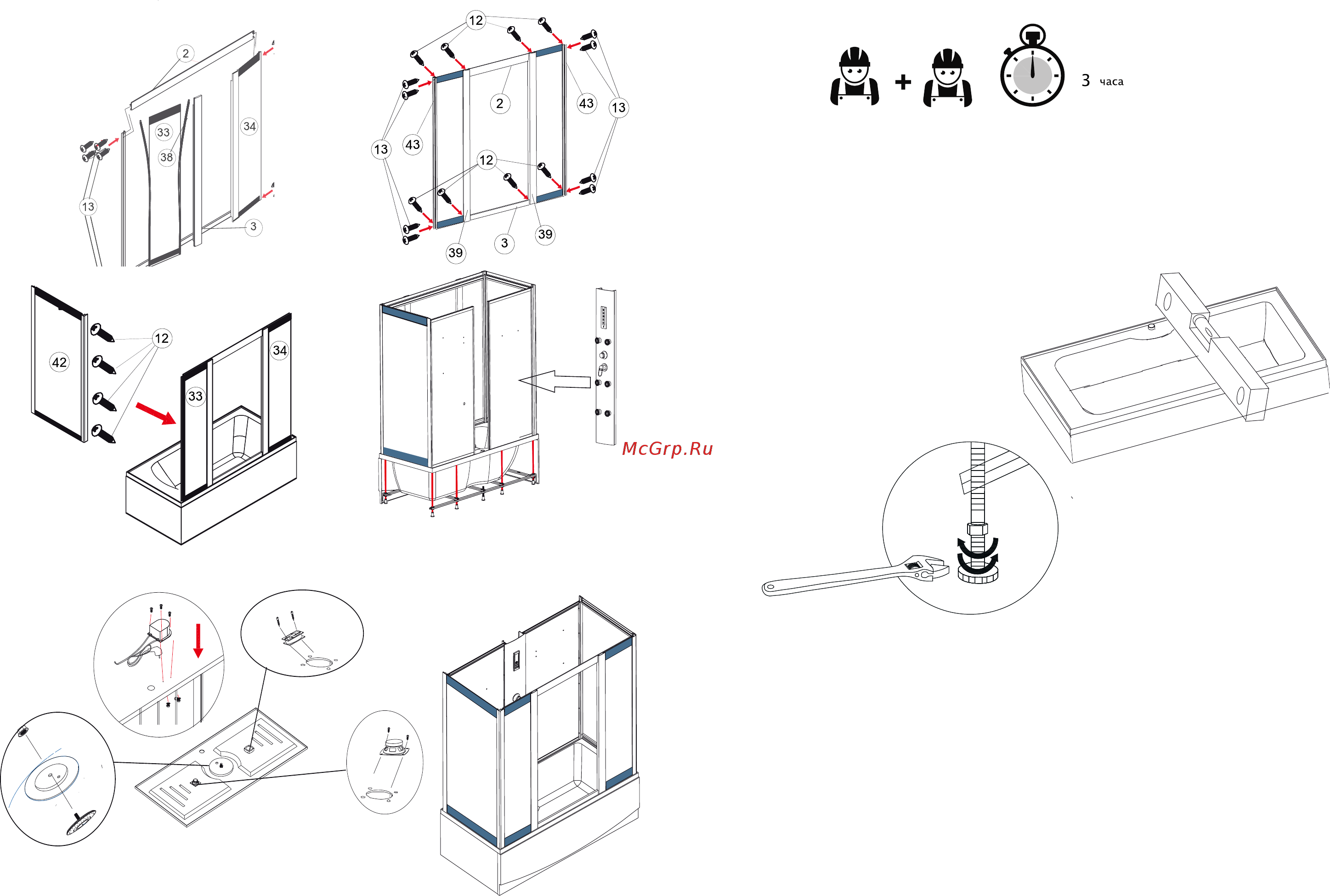

Схема сборки каркаса и установки передних, боковых стекол и централ ьной панели

Схема установки верхней панели

- ориентировочное время

сборки и установки

5.2 Монтаж смесителя-гидрораспред елителя, штанги ручн ой лейки, полки

Установите на центральную панель блок cмесителя-гидрор аспределителя. Соедините ПВ Х

шлангом линию гидромассажных форсунок и соответствующий выход смесителя-

гидрораспределит еля.

Установите на заднее стекло штангу ручной ле йки. Закрутите в водопроводную трубку

штанги пластиков ый уголок. Соедините ПВХ шлангом пластиковый уголок шланга ручной

лейки и выход смесител я-гидрораспределител я для ручной лейки (после установки задних

стекол и центральной панели на поддон).

Зафиксируйте соединения на ПВХ шлангах хомутами.

5.3 Установка боковых, задних и центральной панелей

Установите и зафиксируйте боковые, зад ние стекла и центральную панель на поддо не.

Используйте саморе з ы и герметик в области стыко в стекол, панели и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.

5.1 Монтаж и установка поддона

•Установите поддон на подходящее место и отрегулируйте положение

ножками. С помощью ур овня проверьте горизонтальность поддона, после

чего затяните гайки на винтах.

•Смонтируйте сифон с гофрой;

•Установите поддон на месте эксплуатации кабины.

•При помощи уровня и регул ируемых ножек установите поддон строго

горизонтально.

5. Установка и сборка душевой ка бины
