Руководство по эксплуатации, установке и подключению
20
Порядок подключения
• На задней стороне аппарата откройте с помощью
отвёртки крышку клеммы. При этом с помощью отвёртки
освободите элементы заскока, помещенные лево и
право на нижней стороне клеммы.
• Соединительный кабель должны обязательно проложить
сквозь разгрузочную установку, которая защищает
кабель от извлечения.

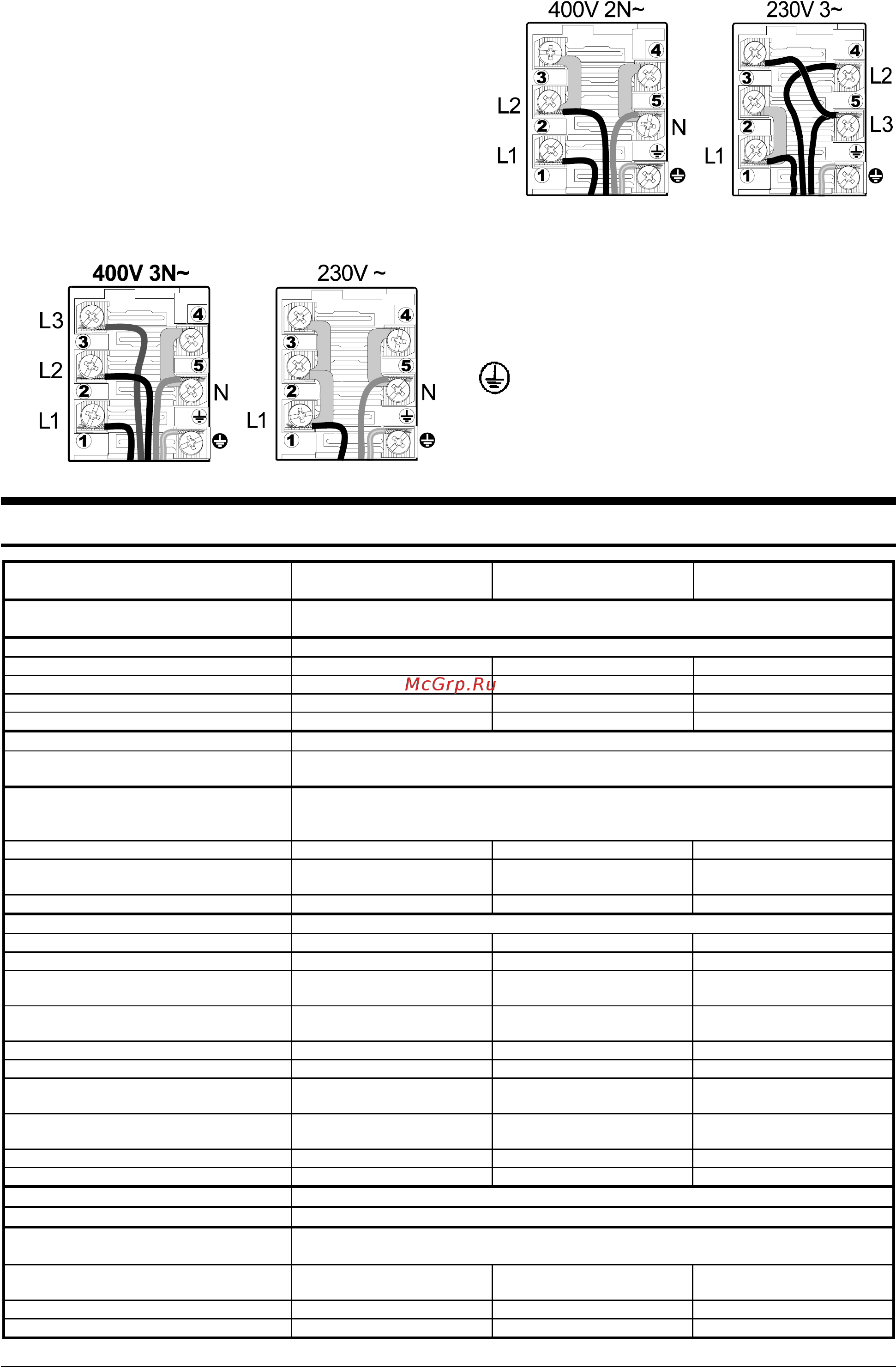

• Подключение потом необходимо сделать в соответствии
с одной из вожмозностей данных на рисунке.
При
различных напряжениях необходимо соответствующее
мостики поставить заново!
• Разгрузочную установку крепко привинтите и закройте
крышку.
Цвета проводов
L1, L2, L3 = внешние провода, которые ведут напряжение.
Как правило, цвет проводов: чёрный, чёрный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода – зелено-жёлтый
Технические данные
Электрическая плита
Тип
E54Q2-E3 E53X1-E3 E53T1-E2
Размеры
высота/ширина/глубина в см
85/50/60 или 90/85-50/60
Конфорки (ш см/кВт) HL= HI-Light нагреватель
Левая задняя 145/1,2/HL 145/1,2/HL 145/1,2/HL
Левая передняя 100/160/195/2,1/HL 180/120/1,7/HL 180/1,8/HL
Правая задняя 145/1,2/HL 145/1,2/HL 145/1,2/HL
Правая передняя 140x250/2,0/HL 180/120/1,7/HL 180/1,8/HL
Духовка
Ручка выбора температуры/ручка
выбора режима работы
1/1
Уровни приготовления
- телескопические направляющие на 3
уровнях (только некоторые модели)
5
Верхний /нижний нагреватель (кВт) 0,9/1,1 0,9/1,1 0,9/1,1
Инфракрасный/ нагреватель
вентилятора (кВт)
2,0/2,2 - -
Освещение духовки (Вт) 252525
Режимы работы
Верхний/нижний нагреватель (кВт) 2,0 2,0 2,0
Инфракрасный нагреватель (кВт) 2,0 - -
Инфракрасный нагреватель с
вентилятором (кВт)
2,0 - -
Вентиляционный нагрев /нижний
нагреватель (кВт)
3,4 - -
Вентиляционный нагрев (кВт) 2,2 2,2 2,2
Размораживание (Вт) 505050
Нижний нагреватель/
вентилятор (кВт)
1,1 1,1 1,1
Верхний нагреватель/
вентилятор (кВт)
- - 0,9
Нижний нагреватель (кВт) 1,1 0,9 -
Верхний нагреватель (кВт) - - 0,9
Макс. температура
275 °C
Напряжение сети
400 V 3N~, 50 Hz
Номинальное напряжение
нагревателей
230 V
Общая присоединительная мощность
(кВт)
9,9 9,2 8,3
Духовка вместе (кВт) 3,4 3,4 3,4
Конфорки вместе (кВт) 6,5 5,8 6,0
