ARCUS STYLE S-20 [2/4] Cмеситель

ПАСПОРТ ИЗД ЕЛИЯ

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ДУШЕВЫХ КАБИН

STYLE S-02, STYLE S-02G, STYLE S-20

Уважаемые покупатели!

Благодарим Вас за приобрет ение душевой кабины марки STYLE. Надеемся, что эта п окупка

оправдает Ваши ожидания.

Приобретенное Вами оборудование произведено в соответс твии с современными

техническими стандартами, отвечает строительным и санитарным нормам и адаптировано

для эксплуатации в России. Внимательно прочитайте это руководство по уст ановке и

эксплуатации. Оно содержит важную информацию для безопасного монтажа,

использования и обслуживания.

Душевая кабина предназначена для использования в ванных комнатах и бытовых

помещениях санитарно-гигиен ическо го назначения. Элементы упаковки, пластиковые

пакеты, металлические скрепки могут быть опасны для детей, поэ тому выбросите упаковку

сразу же после установки кабины или уберите в недоступное м есто. Убедитесь в том, что

Ваша кабина не повреждена и полностью укомплектована. Регулятор подачи воды при

открытии должен находиться в среднем положении во избежание температурного шока.

Производитель не несет ответственн ости за неисправности в работе душевой кабины,

которые являются следствием неправильной установки. В случае обнаружения

неисправности обратите сь к продавцу или в сервисный цен тр.

Производитель вправе изменять характеристики изделия и его комплектацию (не

ухудшающие технические и эксплуатационные параметры изделия) без предварительного

уведомления.

Модели: STYLE S-02, STYLE S-02G, STYLE S-20

1. Описание и характеристики

• тип: душевая кабина;

• поддон: высокий, 40 см;

• форма поддона: 1/4 круга;

• размеры поддона: STYLE S-02, STYLE S-

02G - 90x90 cм; STYLE S-20 - 80x80 cм;

• высота кабины: 195 см;

• ручки дверей: STYLE S-02, STYLE S-20 -

белые; STYLE S-02G - хромированные;

• слив-перелив с сифоном;

• ручная лейка;

• однорежимный смеситель;

• ролики дверей: регулируемые;

Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления реком ендуется

устанавка редукторов давл ения воды. Перепад давления в трубах горячей и холодной

воды не должен превышать 10%.

Присоединительные размеры горячего и хол одного трубопроводов 1/2”, диаметр сливного

отверстия 1-1/2” (40 мм). Для обеспечения слива в оды из поддона ц ентр фановой трубы

должен располагаться на высоте не более 75 мм от уровня пола.

• профиль: STYLE S-02, STYLE S-20 - белый

алюминиевый; STYLE S-02G - алюминиевый,

«серебро»;

• центральная панель: STYLE S-02, STYLE S-20

- пластик белый; S-02G - пласт ик,

«серебро»;

• фронтальные стекла: STYLE S-02, STYLE S-20

- матовые фактурные; S-02G - серые

тонированные;

• задние стекла: STYLE S-02, STYLE S-20 -

белые матовые; STYLE S-02G - черные;

Установка душевой кабины должна производиться специализированным

сервисным центром. В противном случае Вы лишитесь права на гарантийное

обслуживание.

2. Требования к установке и п одключению

• Подключение воды необходимо выполнять с помощью гибких шлангов в метал лической

оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шланги

подачи воды так, чтобы предотвратить их перегиб.

• Не допускается подключение блока смесителя непосредственно к металлопластиковым

или полипропиленовы м трубам.

• Требуемая высота расположения водоро з еток подачи воды – 1100 мм от уровня пола.

• При подготовке водопроводны х коммуникаций для подключения оборудования

необходима установка фильтров механической очистки воды со степенью очистки не менее

100 мкр. Фильтры, редукторы давл ения воды в серийную комплектацию оборудов ания не

входят.

Перед началом установки проверьте комплектность душев ой кабины и убедитесь

в о тсутствии повреждений, полученных во время транспортировки; подготовьте

место для установки кабины в соответствии с тре бованиями данной инструкции.

6. Монтаж шл ангов, п одключение воды

Подключите горячую и холодную воду к смесителю, используя гибкие шланги в

металлической оплетке (в комплектацию не входят). При монтаже шлангов необходимо

использовать уплотнительные резино вые прокладки 1/2’’.

7. Функциональная проверка и герметизация

Включите холодную и горячую воду. Провер ьте герметичность соединениий (при

необходимости подтяните все хомуты на шлангах ПВХ). Окончатель но установит е кабину

на место эксплуатации. Нанесите силикон на стыки и в углы кабины. В случае отсутствия

нарушений в работе всех узлов кабины, устано вите ко нструкцию на постоянное ме сто

вплотную к стене(ам).

Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.

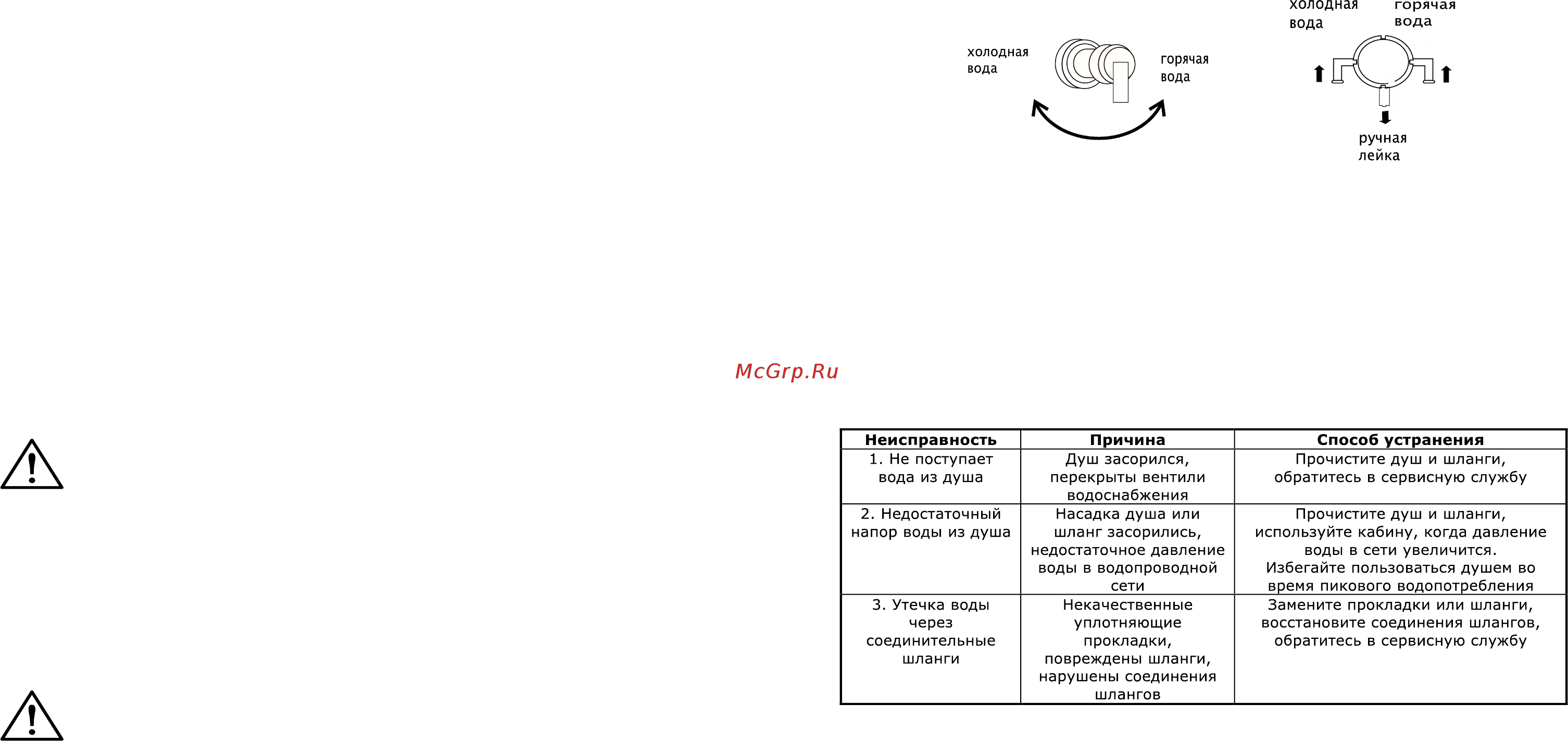

8. Cмеситель

Подключение подачи воды

Регулировка температуры

и напора воды

Изменяя наклон ручки (к себе – от себя) и перемещая ее в л евую или правую сторону,

отрегулируйте необходимую тем п ературу воды.

9. Повседневный уход

• Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном

моющем средстве.

• Для устойчивых загрязнениий рекомендуется использовать зубную пасту или слабый

раствор уксуса, затем промыть пов ерхность чистой во дой. Чистку минеральных отложений

необходимо производ ить слабым кислотным раствором, например, лимонным соком или

уксусом, зате м промыть поверхность чистой водой. Не рекомендуется использовать

моющие средства с коррозионным воздействием, а также сливать в поддон ржавую воду.

• Следует избегать со прикосновения горячих предметов и воды (с температурой свыше

70°) с поверхностями душевой кабины.

• Душевая кабина должна эксплуатироваться в сухом проветриваемо м помещении.

9. Возможные неисправности и способы их устранения
