4

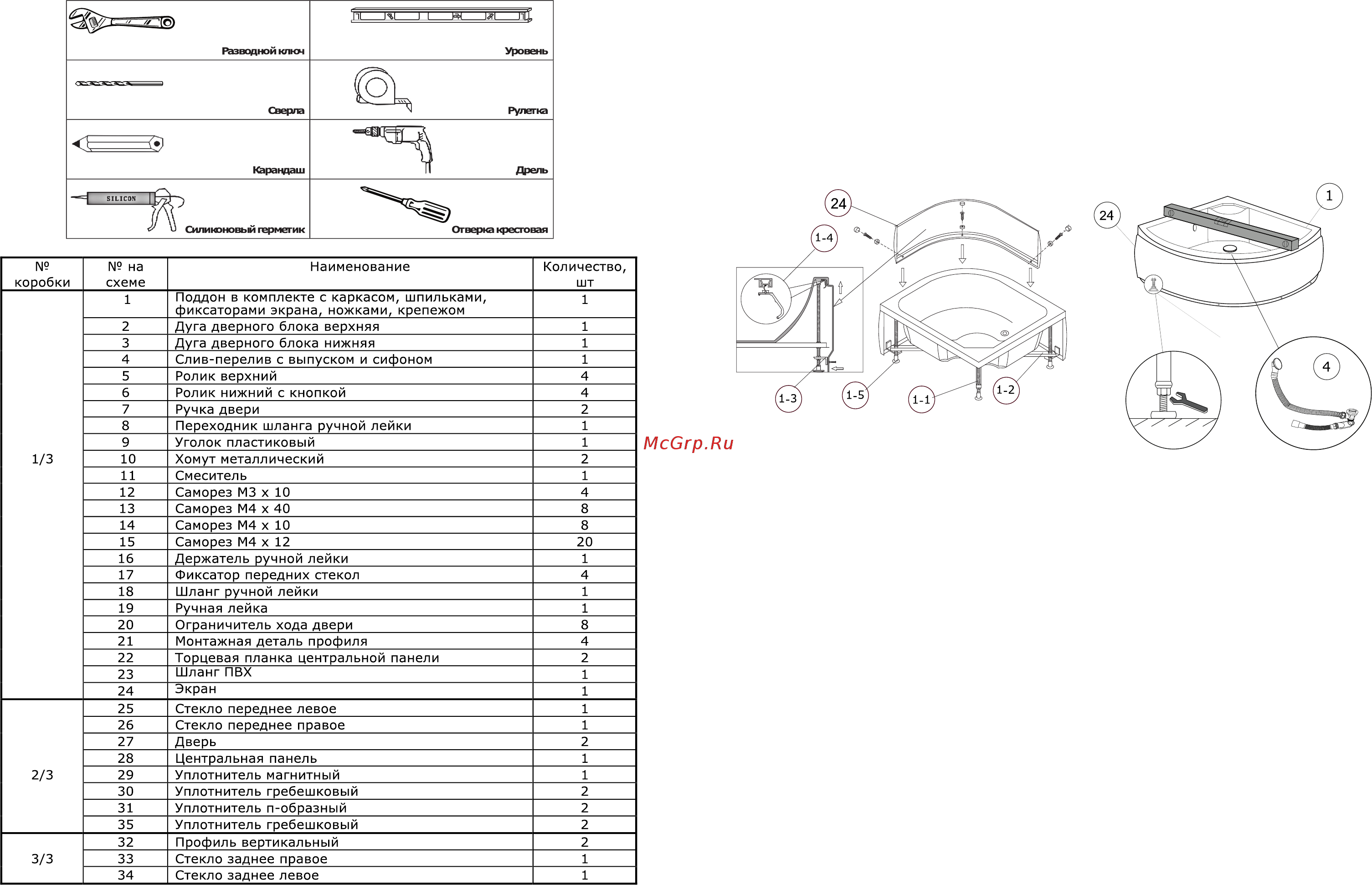

4. Комплектация
Инс трументы, необходимые для сборки
5
5. Уста но вка и сборка душевой кабины
5.1 Монтаж и установка поддона
• Переверните поддон вверх дном. Установите поперечины подвижных частей каркаса в
пазы стационарного каркаса на поддоне таким образом, чтобы иметь возможность
пропустить шпильки в отверстия подвижного каркаса и закрутить их в посадочные места
на дне поддона. Зафиксируйте саморезами поперечины подвижных частей каркаса в пазах
стационарного каркаса на дне поддона. Зафиксируйте контрагайками раму, Г-образные
упоры крепления экрана, ножки. Смонтируйте декоративный экран к поддону.
• Перев ерните поддон и установите его на месте эксплуатации кабины. Установите поддон
на расстоянии от стены, обеспечивающим доступ к задней части кабины.
• Cмонтируйте сифон с перел ивом и гофрой.
• Отрегулируйте положение поддона ножками. С помощью уровня проверьте
горизонтальность поддона, после чего затяните гайки на шпильках.
5.2 М онтаж смесителя, держателя ручной л ейки и переходника шланга
ручной лейки на центральной панели
Установите на центральную пластиковую панель держатель ручной лейки, бло к cмесителя,
а также переходник шланга ручной лейки. Накрутите на переходник шланга ручной лейки
пластиковый уголок. Соедините ПВХ шл ангом пластиковый уголок шланга ручной лейки и
выход смесителя для ручной лейки. Зафиксируйте эти соединения с помощью хомутов.
5.3 Установка зад ни х и центральной панелей
Установите и зафиксируйте задние стекла и центральную панель на поддоне. Используйте
саморезы и герметик в области стыков стекол, панели и поддона.
Внимание!
Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе
дальнейшей установки. Затяните саморез ы только по окончании полной установки кабины.
5.4 Сборка каркаса, установка пер едних стекол, монтаж ка ркаса
• Установите ограничители хода дверей на верхнюю и нижние дуги. Соедините и
зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными про филями с
помощью саморезов, чтобы они образовали каркас-рамку.
• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-
образные уплотнители.
• Встав ьте передние стекла в п осадочные пазы вертикальных профилей до упора.
Зафиксируйте передние сте кла фиксаторами и саморезами. Установите гребешковые
уплотнители на передние стекла.
• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю
плоскость нижней дуги. Используйте саморезы для фиксации вертикальных профилей и
задних стекол.
Схема сборки поддона
Обозначения:
1-1 Шпилька
1-2 Каркас
1-3 Г-образный фиксатор экрана
1-4 U-образный фиксатор экрана
1-5 Ножка
