ПАСПОРТ ИЗДЕЛИЯ
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
ДУШЕВЫХ КАБИН
STYLE S-12, STYLE S-12G, STYLE S-13, STYLE S-13G, STYLE S-30
Уважаемые покупатели!
Благодарим Вас за приобретение душевой кабины марки STYLE. Надеемся, что эта покупка
оправдает Ваши ожидания.
Приобретенное Вами оборудование произведено в соответствии с современными
техническими стандартами, отвечает строительным и санитарным нормам и адаптировано
для эксплуатации в России. Внимательно прочитайте это руководство по установке и
эксплуатации. Оно содержит важную информацию для безопасного монтажа,
использования и обслуживания.
Душевая кабина предназначена для использования в ванных комнатах и бытовых
помещениях санитарно-гигиенического назначения. Элементы упаковки, пластиковые
пакеты, металлические скрепки могут быть потенциально опасны для детей, поэтому
выбросите упаковку сразу же после установки кабины или уберите в недоступное место.
Убедитесь в том, что Ваша кабина не повреждена и полностью укомплектована. Регулятор
подачи воды при открытии должен находиться в среднем положении во избежание
температурного шока.
Производитель не несет ответственности за неисправности в работе душевой кабины,
которые являются следствием неправильной установки. В случае обнаружения
неисправности обратитесь к продавцу или в сервисный центр.
Производитель вправе изменять характеристики изделия и его комплектацию (не
ухудшающие технические и эксплуатационные параметры изделия) без предварительного
уведомления.
Модели: STYLE S-12, STYLE S-12G, STYLE S-13, STYLE S-13G, STYLE S-30
1. Описание и характеристики
• тип: душевая кабина;
• поддон: низкий, 15 см;
• форма поддона: 1/4 круга;
• размеры поддона: STYLE S-12, STYLE S-
12G - 90x90 cм; STYLE S-13, STYLE S-13G
- 100x100 cм; STYLE S-30 - 80x80 cм;
• высота кабины: 215 см;
• ручки дверей: STYLE S-12, STYLE S-13,
STYLE S-30 - белые; STYLE S-12G, STYLE
S-13G - хромированные;
• верхняя лейка «тропический душ»;
• слив с сифоном;
• ручная лейка;
• двухрежимный смеситель;
Рабочее давление воды: 2,5 - 5 атм. При превышении указанного давления рекомендуется
устанавка редукторов давления воды. Перепад давления в трубах горячей и холодной
воды не должен превышать 10%.
Присоединительные размеры горячего и холодного трубопроводов 1/2”, диаметр сливного
отверстия 1-1/2” (40 мм). Для обеспечения слива воды из поддона центр фановой трубы
должен располагаться на высоте не более 75 мм от уровня пола.
• профиль: STYLE S-12, STYLE S-13, STYLE S-
30 - белый алюминиевый; STYLE S-12G,
STYLE S-13G - хромированный алюминиевый;
• центральная панель: STYLE S-12, STYLE S-
13, STYLE S-30 - пластик белый; STYLE S-12
G, STYLE S-13 G - пластик, «серебро»;
• фронтальные стекла: STYLE S-12, STYLE S-
13, STYLE S-30 - матовые фактурные; STYLE
S-12G, STYLE S-13G - серые тонированные;
• задние стекла: STYLE S-12, STYLE S-13,
STYLE S-30 - белые матовые; STYLE S-12G,
STYLE S-13G - черные;
• ролики дверей: регулируемые;
Установка душевой кабины должна производиться специализированным
сервисным центром. В противном случае Вы лишитесь права на гарантийное
обслуживание.
2. Требования к установке и подключению
• Подключение воды необходимо выполнять с помощью гибких шлангов в металлической
оплетке (в комплектацию не входят). При монтаже кабины необходимо располагать шланги
подачи воды так, чтобы предотвратить их перегиб.
• Не допускается подключение блока смесителя-гидрораспределителя непосредственно к
металлопластиковым или полипропиленовым трубам.
• Требуемая высота расположения водорозеток подачи воды – 1100 мм от уровня пола.
• При подготовке водопроводных коммуникаций для подключения оборудования
необходима установка фильтров механической очистки воды, со степенью очистки не
менее 100 мкр. Фильтры, редукторы давления воды в серийную комплектацию
оборудования не входят.
Перед началом установки убедитесь в полной комплектации душевой кабины и
отсутствии повреждений, полученных во время транспортировки; подготовьте
место для установки кабины в соответствии с требованиями данной инструкции.
7
6. Монтаж шлангов, подключение воды
Подключите горячую и холодную воду к смесителю-гидрораспределителю, используя
гибкие шланги в металлической оплетке (в комплектацию не входят). При монтаже
шлангов необходимо использовать уплотнительные резиновые прокладки 1/2’’.
7. Функциональная проверка и герметизация
Включите холодную и горячую воду. Проверьте герметичность соединениий (при
необходимости подтяните все хомуты на шлангах ПВХ). Окончательно установите кабину
на место эксплуатации. Нанесите силикон на стыки и в углы кабины. В случае отсутствия
нарушений в работе всех узлов кабины, установите конструкцию на постоянное место
вплотную к стене(ам).
Душевую кабину можно эксплуатировать через 24 часа после нанесения силикона.

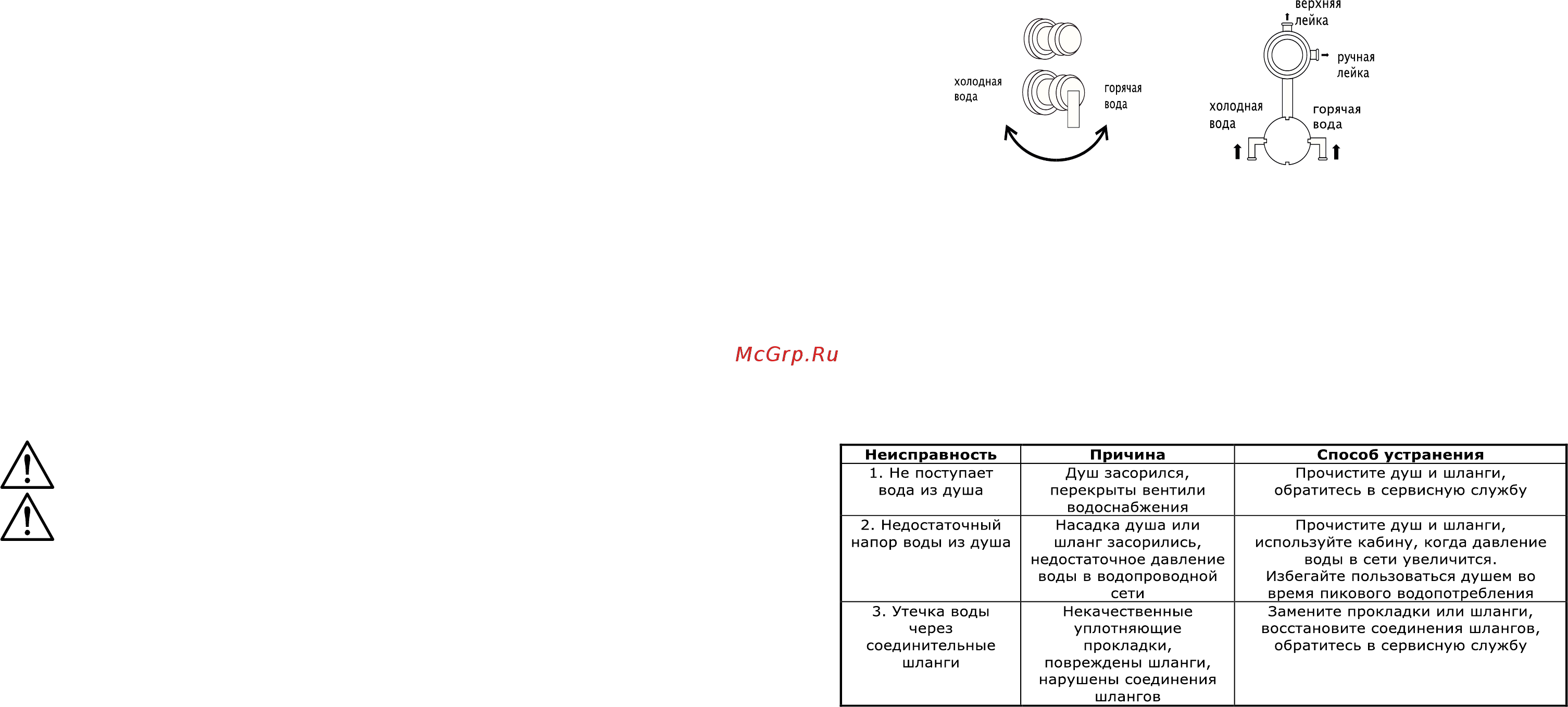

8. Cмеситель-гидрораспределитель
Подключение подачи воды
Регулировка температуры
и напора воды
Переключатель режимов - выбор режима работы гидрораспределителя осуществляется
путем поворота ручки в соответствующее положение.
Смеситель - изменяя наклон ручки (к себе – от себя) и перемещая ее в левую или правую
сторону, отрегулируйте необходимую температуру воды.
9. Повседневный уход
• Рекомендуется ежедневно протирать кабину мягкой тряпочкой, смоченной в нейтральном
моющем средстве.
• Для устойчивых загрязнениий рекомендуется использовать зубную пасту или слабый
раствор уксуса, затем промыть поверхность чистой водой. Чистку минеральных отложений
производить слабым кислотным раствором, например, лимонным соком или уксусом, затем
промыть поверхность чистой водой. Не разрешается использовать моющие средства с
коррозионным воздействием, а также сливать в поддон ржавую воду.
• Следует избегать соприкосновения горячих предметов и воды (с температурой свыше
70°) с поверхностями душевой кабины.
• Эксплуатация душевой кабины должна производится в сухом проветриваемом
помещении.
10. Возможные неисправности и способы их устранения
5.6 Сборка и монтаж крыши
Переходник верхней лейки вкручивается в верхнюю лейку и фиксируется гайкой на крыше
кабины. На переходник верхней лейки навинчивается пластиковый уголок для
подключения к ПВХ шлангу. Другим концом ПВХ шланг соединяется с выходом смесителя-
гидрораспределителя. Эти соединения фиксируются хомутами. Крыша прикрепляется к
задним панелям душевой кабины саморезами.
