ARCUS STYLE S-12G [4/4] Сборка каркаса установка передних стекол монтаж каркаса

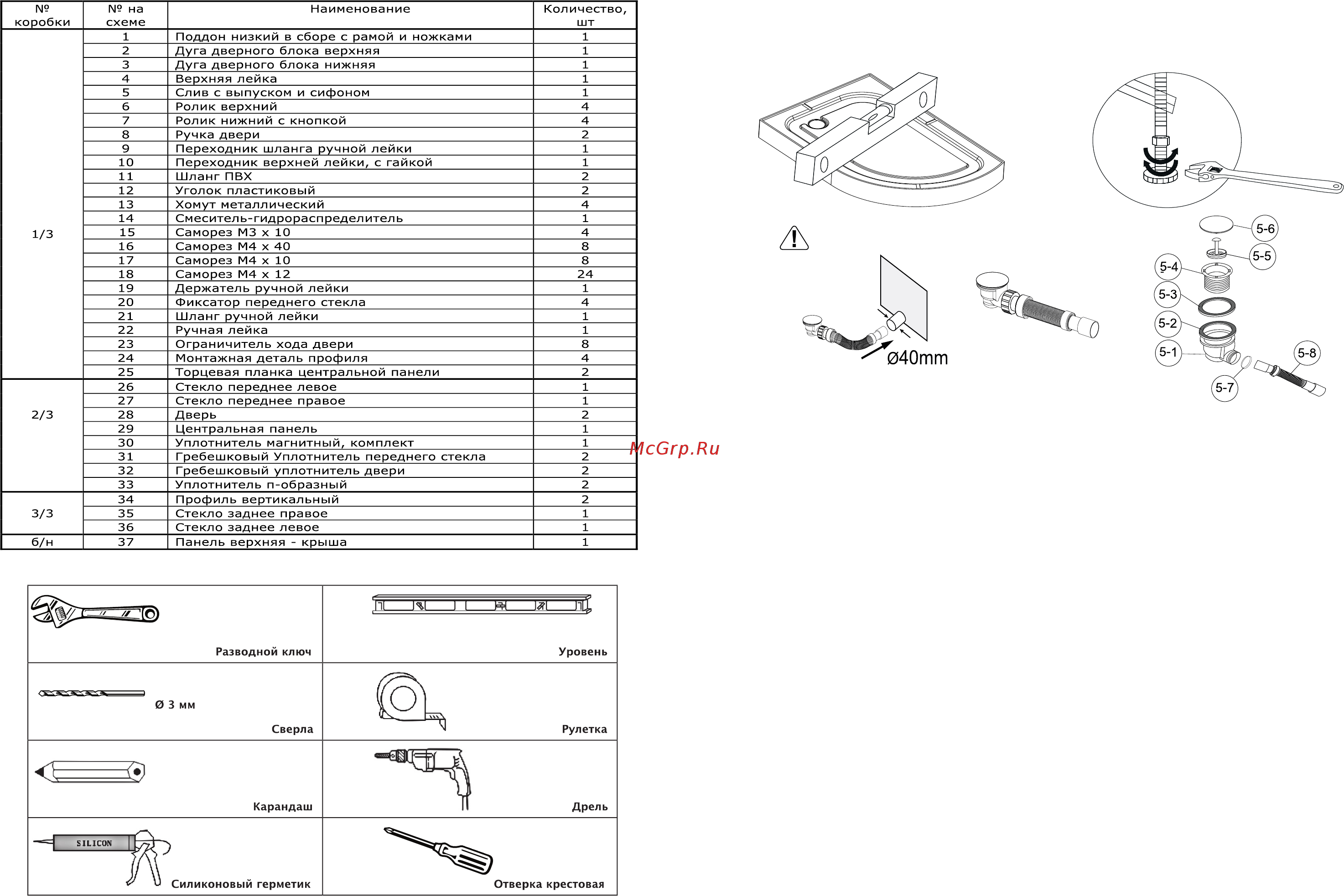

4. Комплектация

Инструменты, необходимые для сборки

5. Установка и сборка душевой кабины

5.1 Монтаж и установка поддона

• Установите поддон на подходящее место и отрегулируйте его положение ножками. С

помощью уровня проверьте горизонтальность поддона, после чего затяните гайки на

винтах.

• Смонтируйте сифон с гофрой.

Обозначения:

5-1 Cифон

5-2 Прокладка сифона нижн.

5-3 Прокладка сифона верхн.

5-4 Гидрозатвор

5.2 Монтаж смесителя-гидрораспределителя, держателя ручной лейки и

переходника шланга ручной лейки на центральной панели

Установите на центральную пластиковую панель держатель ручной лейки, блок cмесителя-

гидрораспределителя, а также переходник шланга ручной лейки. Накрутите на переходник

шланга ручной лейки пластиковый уголок. Соедините ПВХ шлангом пластиковый уголок

шланга ручной лейки и выход смесителя-гидрораспределителя для ручной лейки.

Зафиксируйте эти соединения с помощью хомутов.

5.3 Установка задних и центральной панелей

Установите и зафиксируйте задние стекла и центральную панель на поддоне. Используйте

саморезы и герметик в области стыков стекол, панели и поддона.

Внимание!

Не затягивайте саморезы до упора. Это позволит регулировать их положение в ходе

дальнейшей установки. Затяните саморезы только по окончании полной установки кабины.

5.4 Сборка каркаса, установка передних стекол, монтаж каркаса

• Установите ограничители хода дверей на верхнюю и нижнюю дуги. Соедините и

зафиксируйте верхнюю и нижнюю дуги дверного блока с вертикальными профилями с

помощью саморезов, чтобы они образовали каркас-рамку.

• Перед установкой передних стекол, наденьте на одну из сторон каждого стекла п-

образные уплотнители.

• Вставьте передние стекла в посадочные пазы вертикальных профилей до упора.

Зафиксируйте передние стекла фиксаторами и саморезами. Установите по гребешковому

уплотнителю на передние стекла.

• Установите дверной блок на поддон, предварительно нанеся силикон на нижнюю

плоскость нижней дуги. Используйте саморезы для фиксации вертикальных профилей и

задних стекол.

5-5 Волосоулавливатель

5-6 Декоративная крышка

5-7 Прокладка гофры

5-8 Гофра сливная 40 мм
